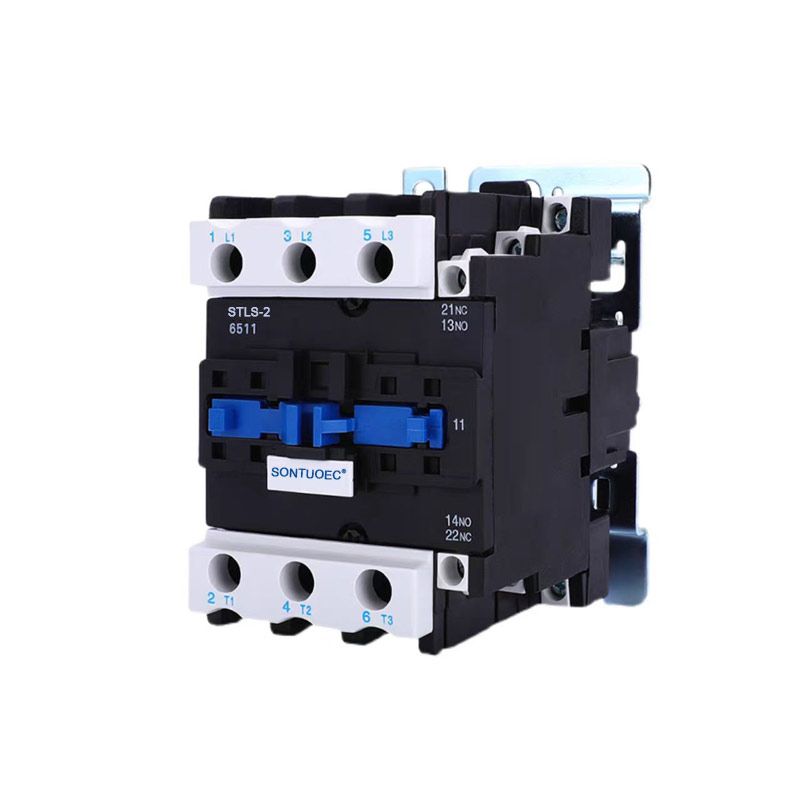

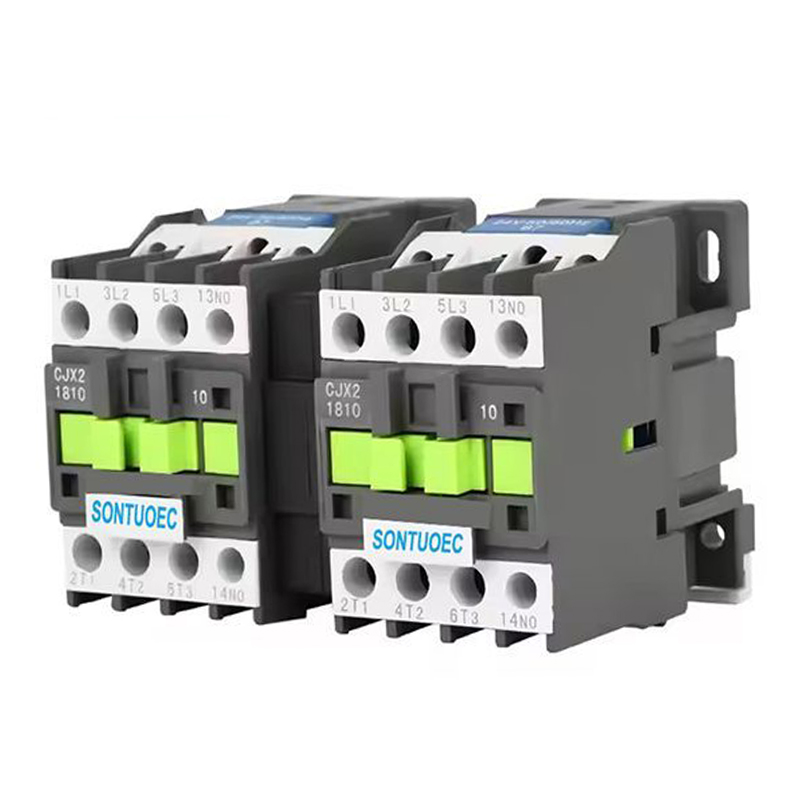

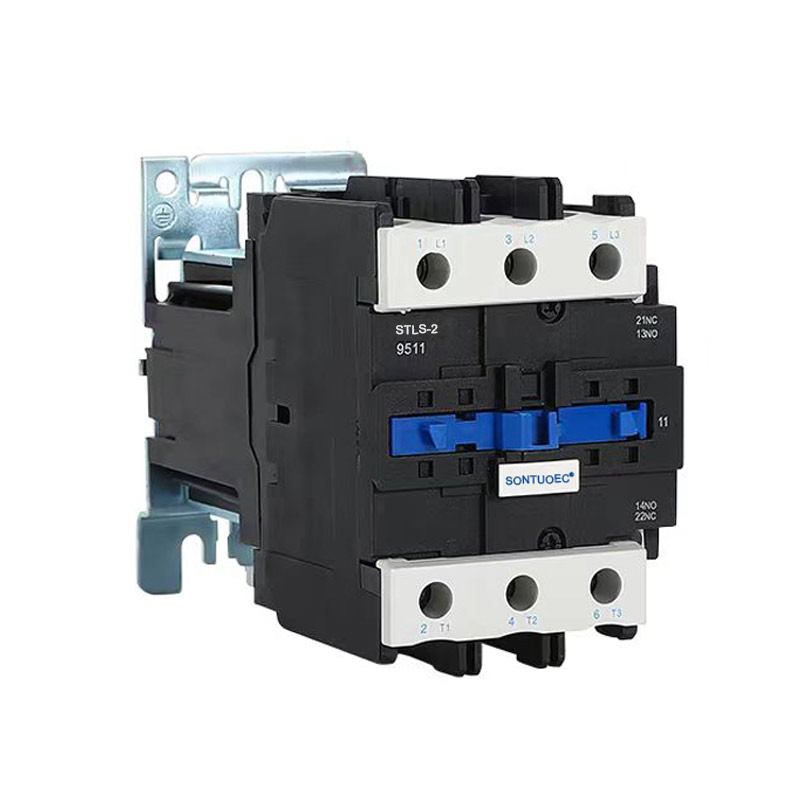

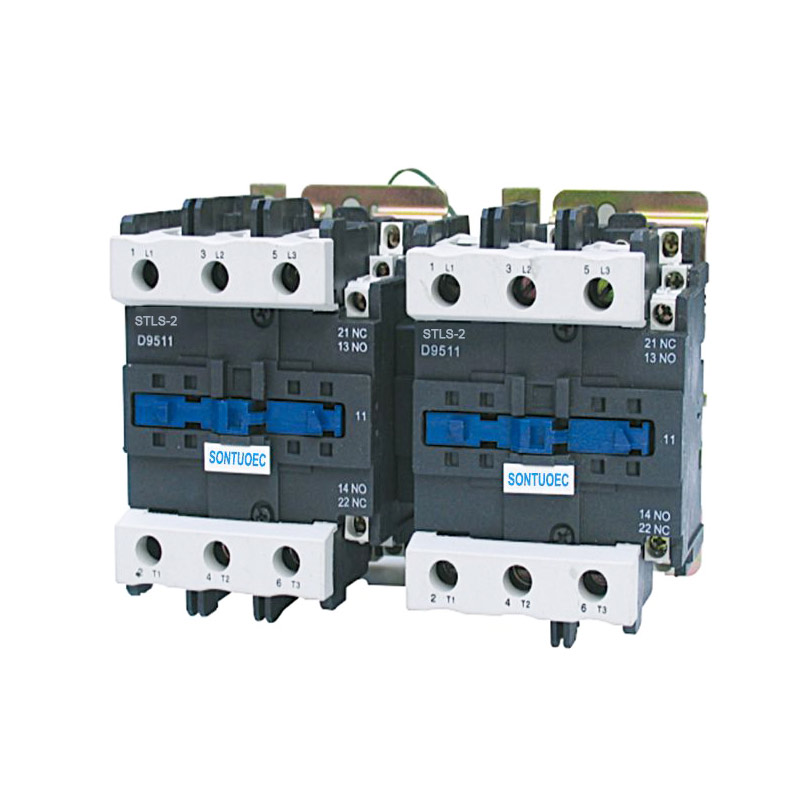

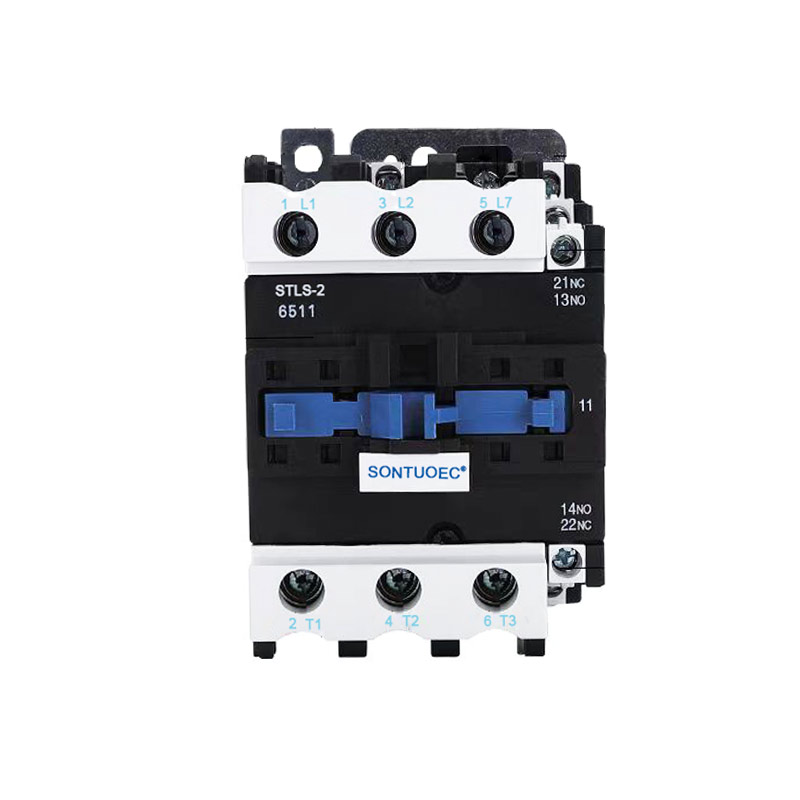

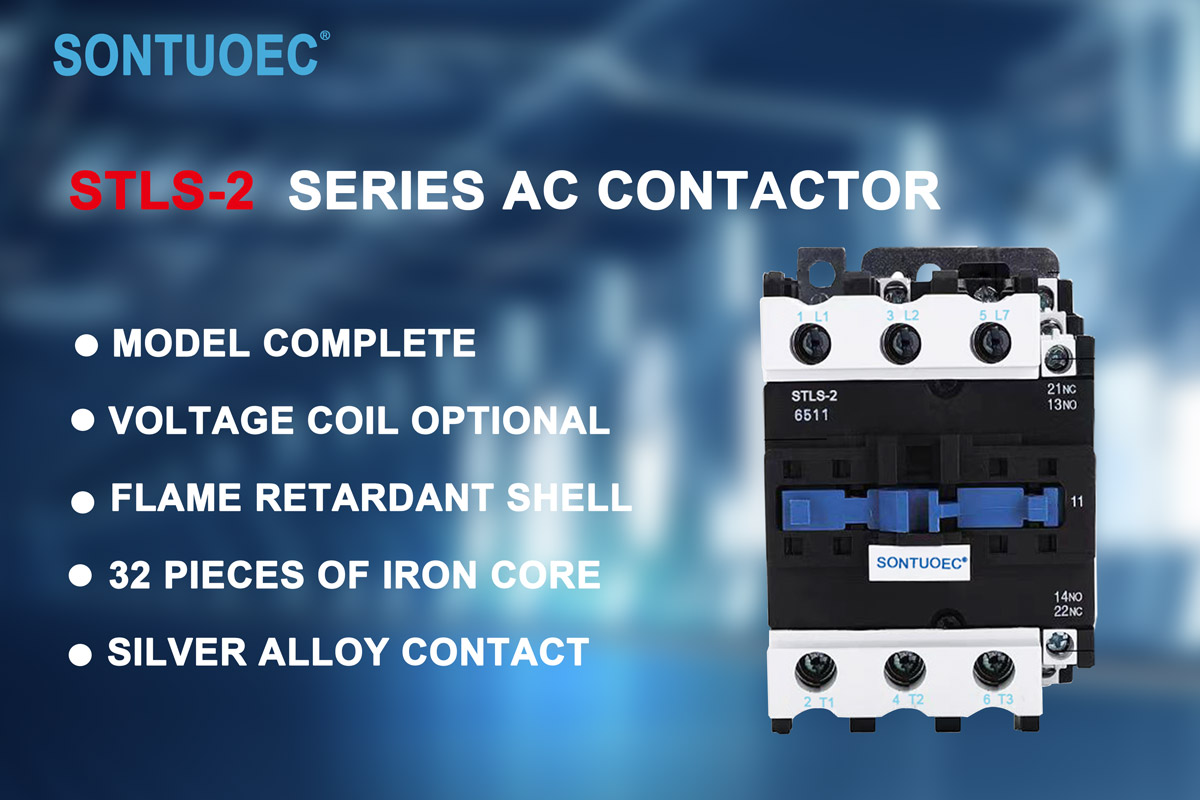

Stls-2(Cjx2) serijos mechaninis blokavimo kontaktorius

Stls-2(Cjx2) serijos mechaninis blokavimo kontaktorius tinkamas naudoti grandinėse iki vardinės įtampos 660V AC 50Hz, srovės 620A, konvertuojamam variklio valdymui. Šis mechaninis blokavimo įtaisas užtikrina dviejų konvertuojamų kontaktorių kontaktų perjungimą. Jis atitinka IEC60947-4-1 standartus.

Modelis:STLS-2(CJX2)

Siųsti užklausą

Prekės aprašymas

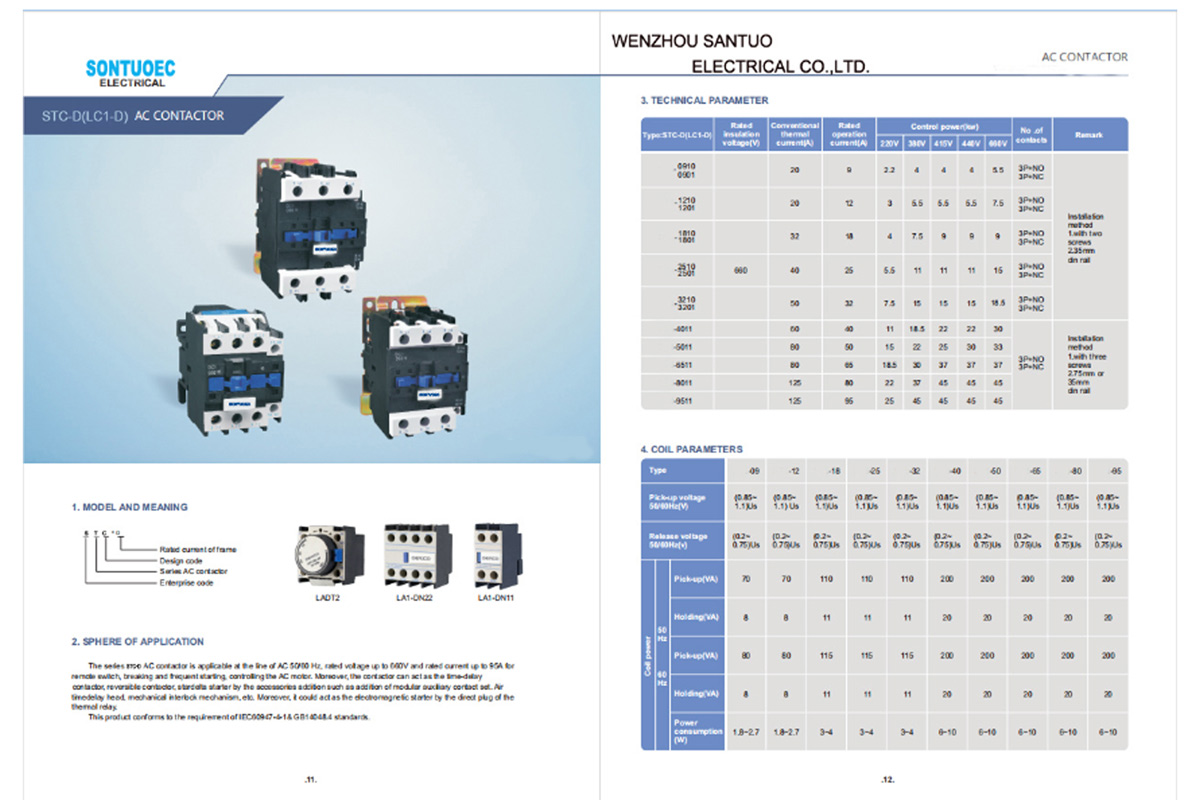

Tipas		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Nominali izoliacijos įtampa		660	660	660	660	660	660	660	660	660	660
įprastinė šiluminė		20	24	32	40	50	60	75	80	110	125
srovė		20	24	32	40	50	60	75	80	110	125
Įvertintas veikiantis		9	12	16	25	32	40	50	63	80	95
srovė		9	12	16	25	32	40	50	63	80	95
kontroliuojamas	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
galia (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

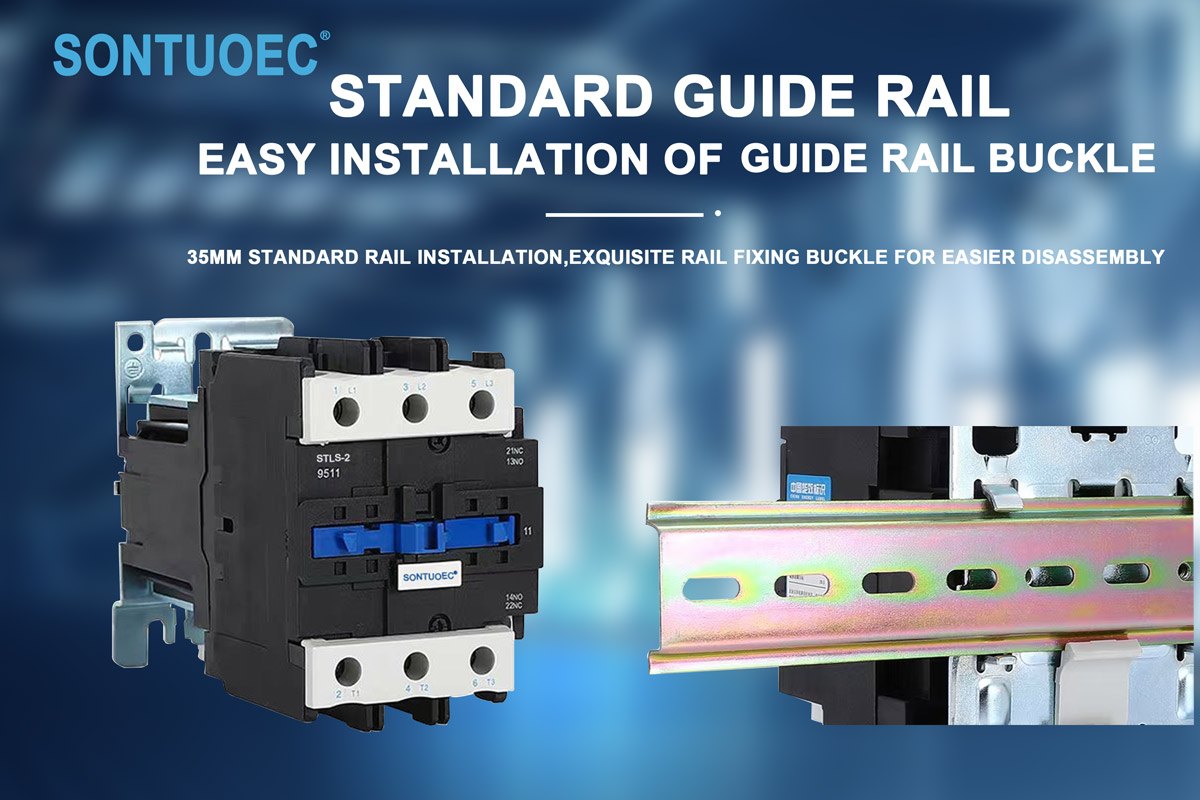

Pastaba		Įrengimas					Įrengimas
		relės gali naudoti du varžtus					relės gali tris
		taip pat naudokite 35 mm					varžtus ir taip pat naudokite
		montavimo bėgis					75mm arba 35mm montavimas
							bėgis

Struktūra ir charakteristikos

Struktūra:

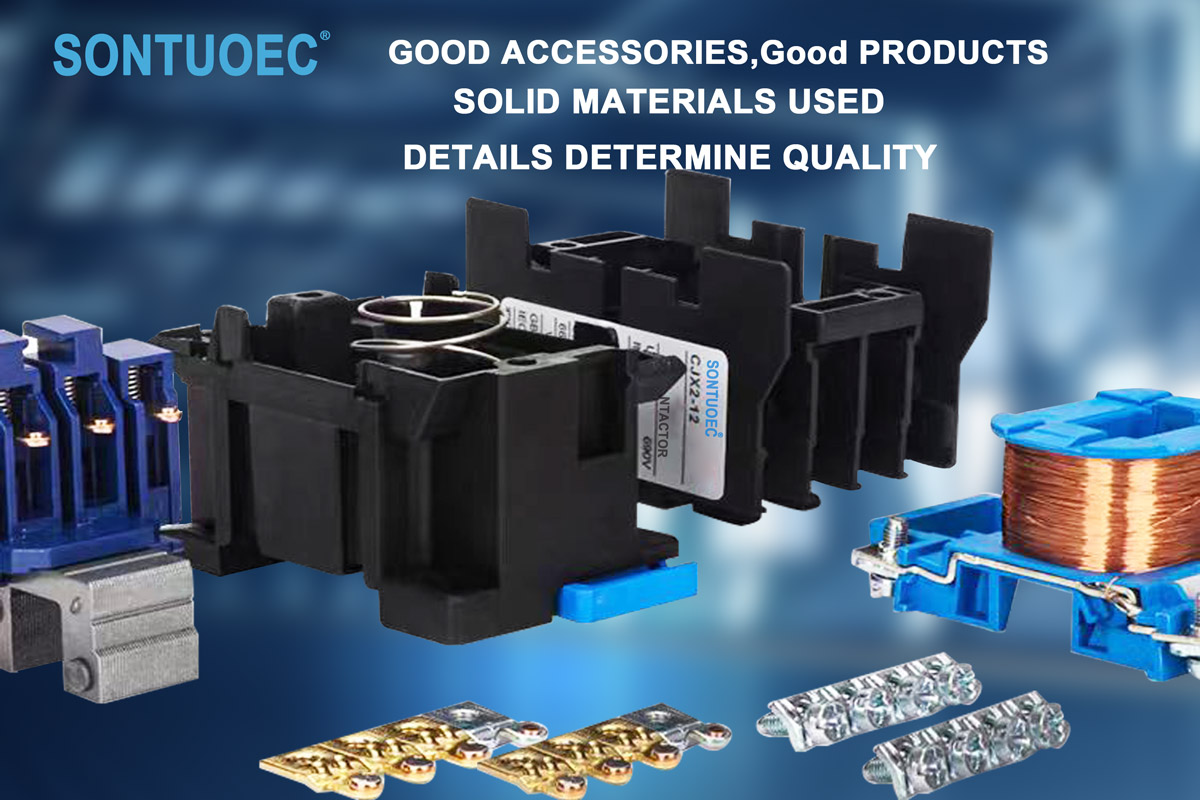

3P kintamosios srovės kontaktorius paprastai susideda iš elektromagnetinės sistemos (įskaitant ritę, šerdį ir kt.), kontaktų sistemos (įskaitant pagrindinį kontaktą ir pagalbinį kontaktą), lanko gesinimo įtaiso ir korpuso bei kitų dalių. Tarp jų pagrindinis kontaktas naudojamas didelės srovės perdavimui, o pagalbinis kontaktas naudojamas valdymo signalų perdavimui ir grįžtamajam ryšiui realizuoti.

Savybės:

Turėdamas tris nepriklausomus kontaktus, jis vienu metu gali valdyti trifazę galią ir vieną nulinę liniją.

Kontaktų sistema pagaminta iš aukštos kokybės medžiagų, pasižyminčių geru laidumu ir atsparumu dilimui.

Elektromagnetinė sistema turi pakankamą siurbimo jėgą, kad būtų galima patikimai prijungti ir atleisti kontaktus.

Lanko gesinimo įtaisas gali efektyviai užgesinti lanką, susidarantį atjungus kontaktus, apsaugodamas kontaktus nuo pažeidimų.

Stls-2(Cjx2) serijos mechaninis blokavimo kontaktorius yra tinkamas naudoti grandinėse vardinę įtampą iki 660V AC 50Hz arba 60Hz, vardinę srovę iki 95A, kintamosios srovės varikliui gaminti ir laužyti, dažnai paleisti ir valdyti. Kartu su pagalbiniu kontaktų bloku, laikmačio delsa ir mašinos blokavimo įtaisu ir kt., Jis tampa delsos kontaktoriumi, mechaniniu blokuojančiu kontaktoriumi, žvaigždės-trikampio starteriu. Su šilumine rele ji sujungiama į elektromagnetinį starterį. Kontaktorius pagamintas pagal IEC 60947-1.

Veikimo principas

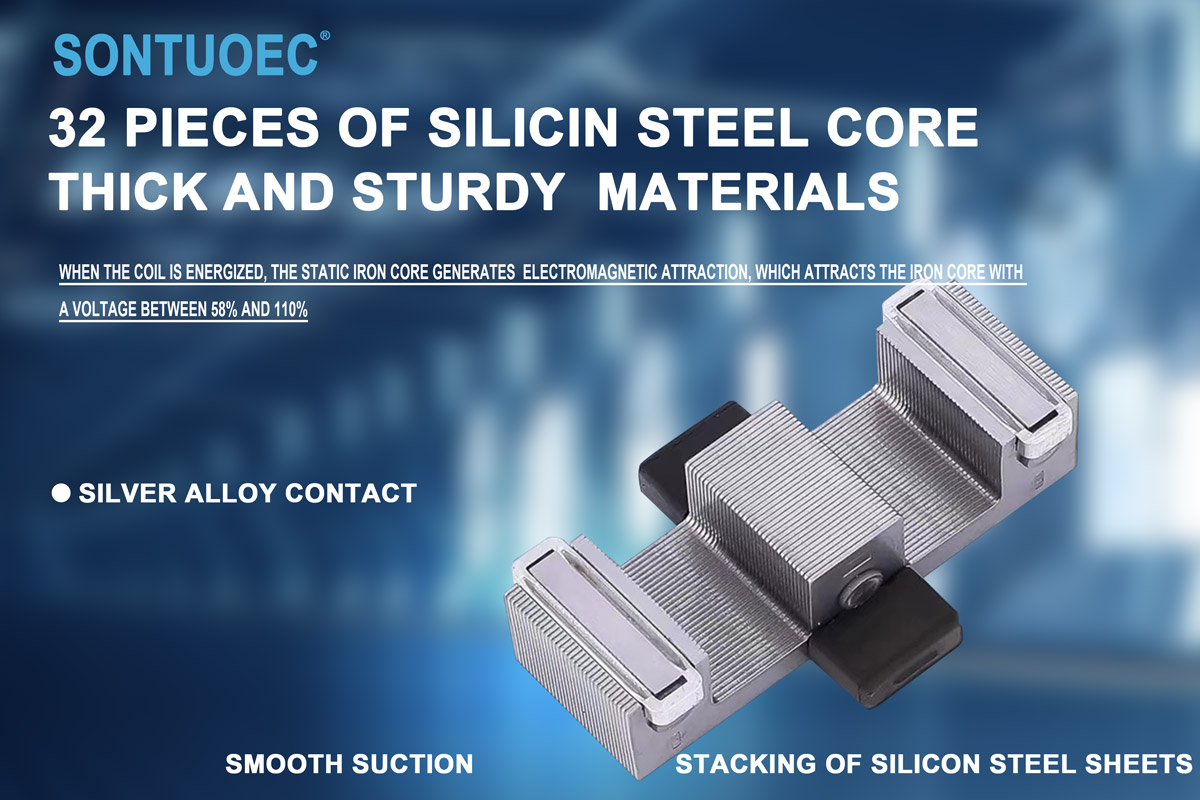

Kai įjungiama 3P kintamosios srovės kontaktoriaus ritė, geležinė šerdis generuoja magnetizmą ir pritraukia kontaktų sistemą, kad užsidarytų, taip sujungdama trifazį maitinimo šaltinį ir nulinį laidą. Atjungus ritę, šerdis praranda magnetizmą ir kontaktų sistema atsiskiria veikiant spyruoklei, taip atjungiant trifazį maitinimo šaltinį nuo nulinės linijos. Tokiu būdu 3P kintamosios srovės kontaktorius gali realizuoti nuotolinį elektros apkrovų valdymą.

Taikymo scenarijai

3P kintamosios srovės kontaktorius yra plačiai naudojamas įvairiose maitinimo sistemose, kurioms vienu metu reikia valdyti trifazę galią ir vieną nulinę liniją, pavyzdžiui:

Pramoninės automatikos laukas: naudojamas variklio paleidimo, sustabdymo ir atbulinės eigos veiksmams valdyti.

Maitinimo sistema: naudojama nuotoliniam valdymui ir elektros sistemos apsaugai.

Pastato automatika: naudojama valdyti apšvietimo, oro kondicionavimo ir kitos įrangos įjungimą ir sustabdymą.
