LC1-N tipo kintamos srovės kontaktorius

LC1-N tipo kintamosios srovės kontaktoriai yra tinkami naudoti grandinėse su AC 50Hz arba 60Hz, įtampa iki 660 V (kai kuriems modeliams iki 690 V) ir iki 95A srovių. Jis naudojamas prijungti ir sulaužyti grandines dideliais atstumais, taip pat dažnai paleidžiant ir valdant kintamosios srovės variklius.

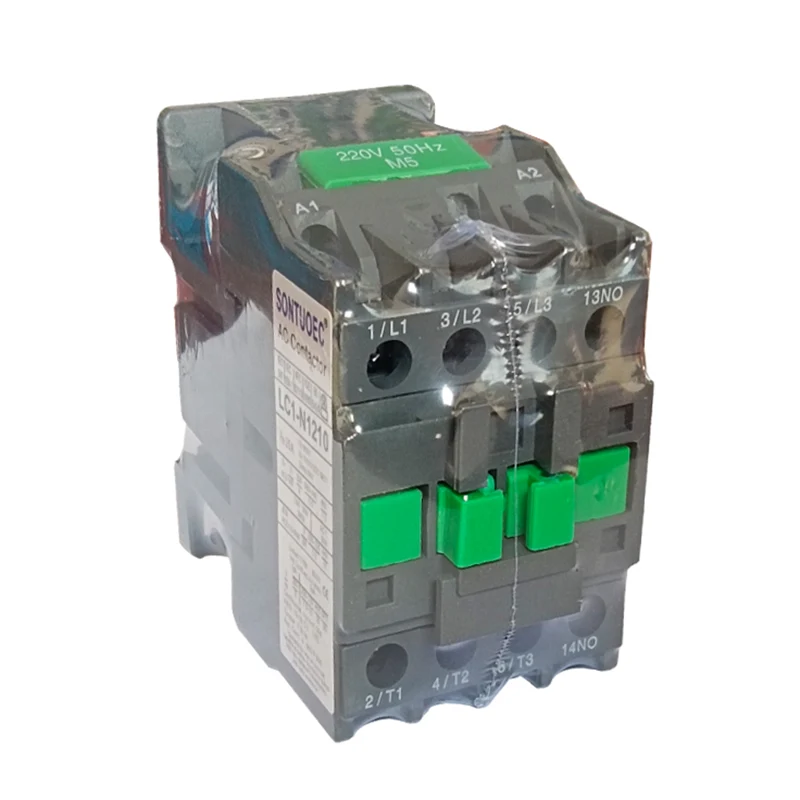

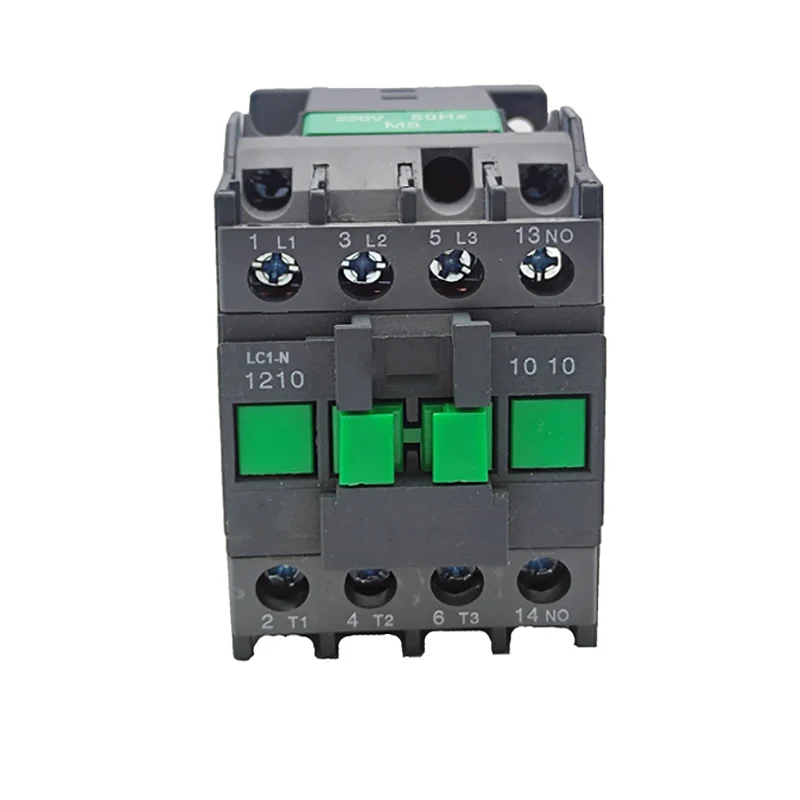

Modelis:LC1-N1210

Siųsti užklausą

Prekės aprašymas

Tipas		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Įvertinta darbo srovė (A)	AC3	9	12	18	25	32	40	50	65	80	95
Įvertinta darbo srovė (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazių „StandardPower“ įvertinimai Varikliai 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	25	37	45	45
	500 V.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Įvertinta šilumos srovė (A)		20	20	32	40	50	60	80	80	125	125
Elektrinis gyvenimas	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrinis gyvenimas	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechaninis gyvenimas (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktų skaičius	3p+ne					3p+nc+ne
Kontaktų skaičius	3p+nc					3p+nc+ne

Struktūrinės savybės

Modulinė dizainas: LC1-N tipas AC kontaktorius priima modulinį dizainą su visišku funkcijų deriniu, o tai patogu vartotojams pasirinkti ir derinti pagal jų poreikius.

Elektromagnetinė sistema: įskaitant elektromagnetinę ritę ir geležies šerdį, kuri yra svarbi kontaktoriaus dalis, pasikliaujanti ja, kad būtų galima uždaryti ir atjungti kontaktus.

Kontaktų sistema: įskaitant pagrindinį kontaktą ir pagalbinį kontaktą. Pagrindinis kontaktas naudojamas norint sujungti ir sugadinti pagrindinę grandinę ir valdyti didesnę srovę; Pagalbinis kontaktas yra valdymo grandinėje, kad atitiktų įvairių valdymo metodų reikalavimus.

ARC gesinimo sistema: aprūpinta lanko gesinimo įtaisu, paprastai pusiau užliejamu išilginiu plyšio molio lanku gesinimo dangtelį ir aprūpintas stipriu magnetiniu pūtimu lanko grandine, kad būtų užtikrinta, jog kontaktai, kad būtų galima sulaužyti lanko sugeneruotą grandinę, yra patikimai užgesinti, sumažinti lanko pažeidimą kontaktams.

Operacijos principas

Kai valdymo grandinė įjungiama, elektromagnetinė ritė sukuria magnetinį lauką, kuris pritraukia geležies šerdį, kad sujungtų kontaktus, kad ji būtų uždaryta, taip sujungdama pagrindinę kompresoriaus grandinę. Kai valdymo grandinė yra panaikinta, magnetinis laukas išnyksta, geležies šerdis atstatyta veikiant spyruoklei, kontaktas atjungtas, o pagrindinė kompresoriaus grandinė taip pat atjungta.

Pagrindiniai techniniai parametrai

Įvertinta valdymo maitinimo įtampa: įskaitant 24 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V, 660 V ir kitas galimybes.

Siurbimo įtampa: Paprastai (0,85 ~ 1,1) kartų didesnė už reitinguojamą valdymo tiekimo įtampą.

Išlaisvinimo įtampa: paprastai (0,2 ~ 0,75) kartų didesnė už vardinę valdymo tiekimo įtampą.

Siurbimo laikas: Atsižvelgiant į modelį, siurbimo laikas skiriasi, paprastai nuo 12 iki 35ms.

Išleidimo laikas: Vėlgi, išleidimo laikas skiriasi priklausomai nuo modelio, paprastai nuo 4 iki 20 ms.

Elektros energija: AC-3 naudojimo kategorijoje elektros tarnavimas gali būti šimtus tūkstančių kartų milijonams kartų.

Mechaninis gyvenimas: Mechaninis gyvenimas paprastai yra nuo milijonų iki 10 milijonų ciklų.
