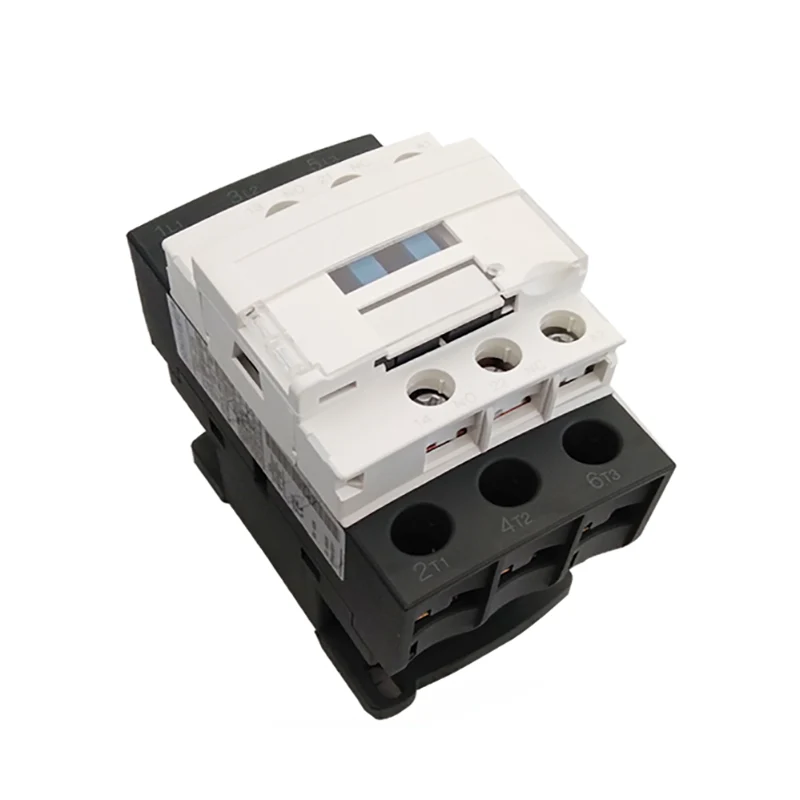

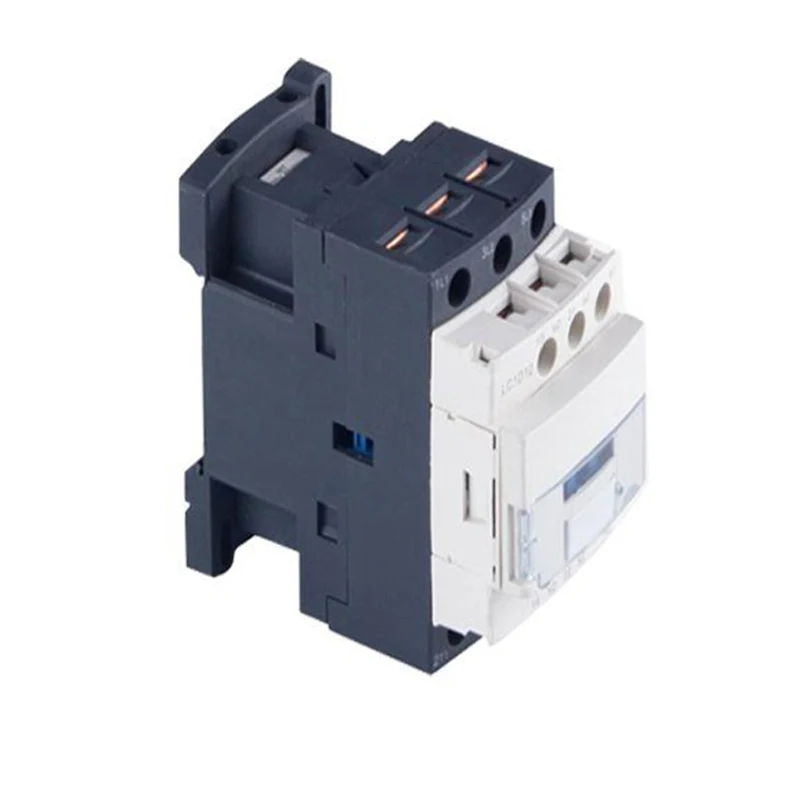

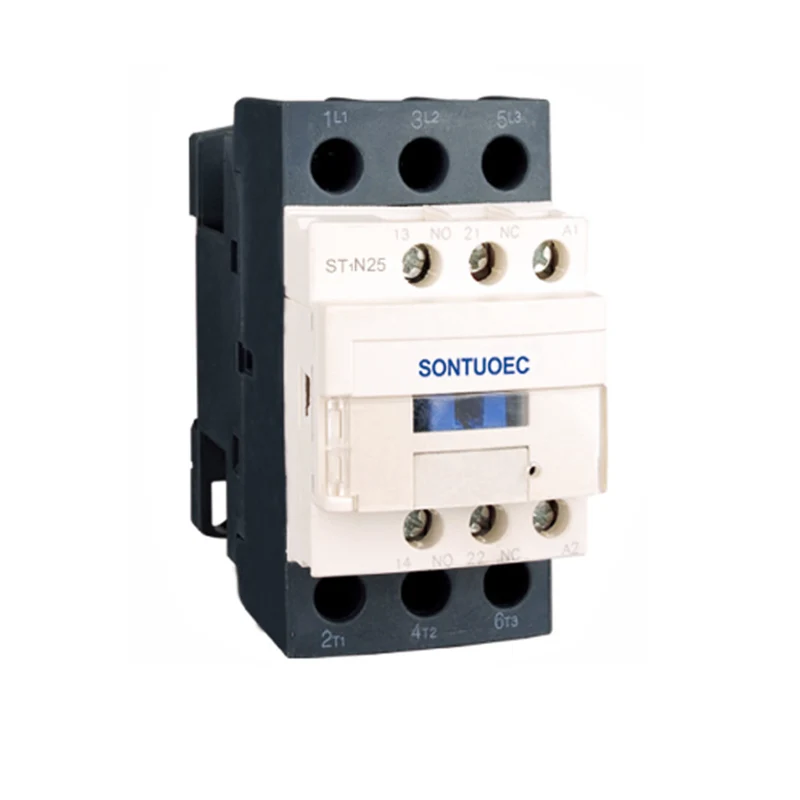

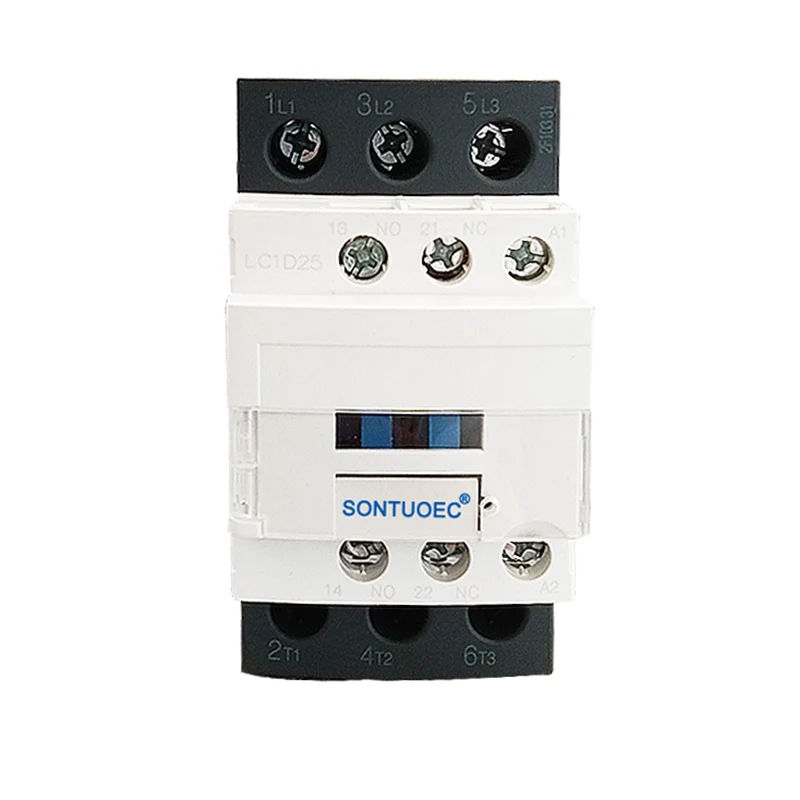

CJX2 3P 25A AC KONTAKTORIUS

„CJX2 3P 25A“ kintamosios srovės kontaktorius yra tinkamas jungiamojo ir laužymo grandinėms dideliais atstumais, taip pat dažnai paleisti ir valdyti kintamosios srovės variklius. Be to, jis gali būti naudojamas su atitinkamomis šiluminėmis relėmis, kad būtų sudarytos elektromagnetiniai starteriai, siekiant apsaugoti grandines, kuriose gali atsirasti operacinių perkrovų.

Modelis:ST1N

Siųsti užklausą

Prekės aprašymas

Tipas		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Įvertinta darbo srovė (A)	AC3	9	12	18	25	32	40	50	65	80	95
Įvertinta darbo srovė (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 fazių „StandardPower“ įvertinimai Varikliai 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400 V.	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	25	37	45	45
	500 V.	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690v	5.5	7.5	10	15	18.5	30	33	37	45	55
Įvertinta šilumos srovė (A)		20	20	32	40	50	60	80	80	125	125
Elektrinis gyvenimas	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrinis gyvenimas	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechaninis gyvenimas (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktų skaičius	3p+ne					3p+nc+ne
Kontaktų skaičius	3p+nc					3p+nc+ne

Struktūrinės savybės

Apsauginis dizainas: „CJX2 3P 25A AC CONTONTOR“ priima apsauginę struktūrą, kuriai būdingas mažas tūris, lengvas svoris, mažos energijos suvartojimas ir ilgas tarnavimas.

Tiesioginio veikimo veiksmo struktūra: jos veikimo struktūra tiesiogiai veikia, o kontaktai yra dvigubo lūžio taškas, o tai pagerina kontakto patikimumą ir saugumą.

Bloko tipo pagalbinė kontaktinė grupė: pagalbinė kontaktinė grupė, oro uždelsimo galvutė, mechaninis blokavimo mechanizmas ir kiti komponentai gali būti pridedami atsižvelgiant į vartotojo poreikius, kad būtų sudarytas laiko delay kontaktorius, grįžtamasis kontaktorius, „Star-Delta“ starteris ir kiti išvestiniai serijos produktai.

Techniniai parametrai

Pagrindiniuose CJX2 (ST1N) serijos AC kontaktoriaus techniniuose parametruose yra::

Įvertinta įtampa: įskaitant 36 V, 110 V, 127 V, 220 V, 380 V ir kitus lygius, kad patenkintų skirtingų galios sistemų poreikius.

Įvertinta srovė: Remiantis skirtingais modeliais, įvertinta srovė svyruoja nuo 9a iki 95a.

Ritės įtampa: kintamosios srovės ritės įtampa apima 24 V, 36 V, 48 V, 110 V, 220 V, 380 V ir kt. DC ritės įtampą sudaro 12 V, 24 V, 48 V, 110 V, 220 V ir kt.

Mechaninis ir elektrinis gyvenimas: Mechaninis gyvenimas gali būti iki milijonų kartų, o elektrinis gyvenimas taip pat yra palyginti didelis, o tai užtikrina ilgalaikį stabilų kontaktoriaus veikimą.

Montavimas ir priežiūra

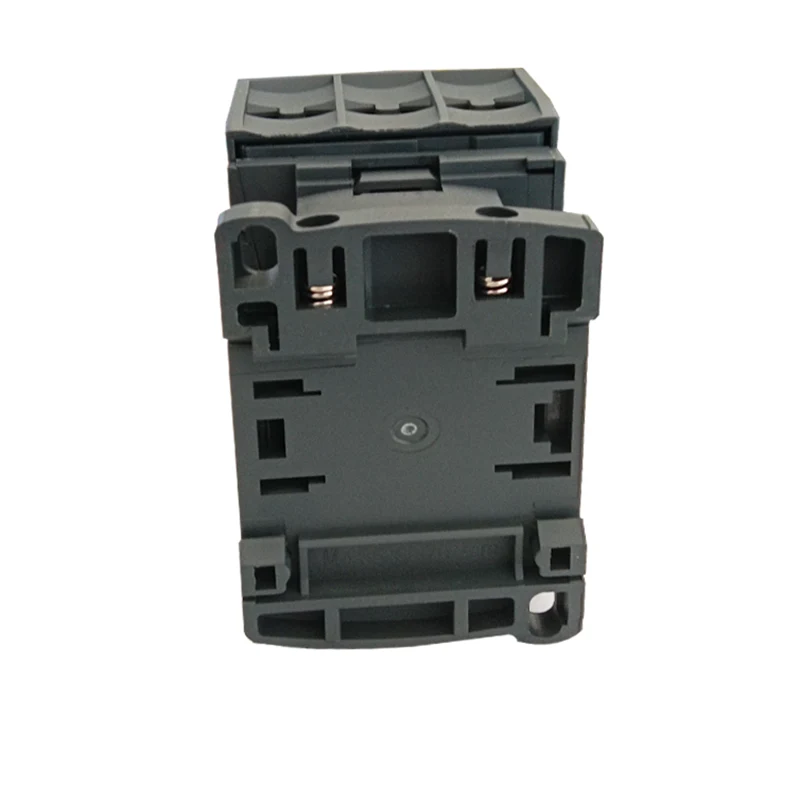

Įdiegimas: CJX2 tipo kintamos srovės kontaktoriai gali būti montuojami dviem varžtais arba 35 mm (arba 75 mm) kreipiamu bėgeliu, kuris yra patogus ir greitas. Atitinkami techniniai duomenys turėtų būti patikrinti prieš diegimą, kad būtų užtikrinta diegimo sąlygų laikymasis.

Priežiūra: Visos produkto dalys turėtų būti reguliariai tikrinamos naudojant, reikalaujant, kad kilnojamosios dalys nebūtų įstrigusios, o tvirtinimo detalės nėra laisvos. Jei yra žala, jis turėtų būti pakeistas laiku, kad būtų užtikrintas normalus kontaktoriaus veikimas.

CJX2 3P 25A AC Contactor
