4P 40A/10mA liekamosios srovės grandinės pertraukiklis

4P 40A/10mA liekamosios srovės grandinės pertraukiklis yra 4 polių (t. y. 3 fazių gaisro ir nulio laidų) likutinės srovės pertraukiklis, kurio vardinė galia yra 40 A ir gali automatiškai išjungti grandinę, kai nustatoma, kad likutinė srovė grandinėje yra 10 miliamperų arba didesnė. Prietaisas daugiausia naudojamas elektros gaisrų ir elektros smūgių nelaimingų atsitikimų prevencijai bei asmens ir įrangos saugai užtikrinti.

Modelis:ST3FP60

Siųsti užklausą

Prekės aprašymas

Modelis:	ST3FP60
STANDARTAS	IEC61008-1
Liekamosios srovės charakteristikos:	Ir, ir
Stulpo Nr.:	2P, 4P
Nominali srovė:	16A, 25A, 32A, 40A, 63A;
Nominali įtampa:	230/400V kintamoji srovė
Vardinis dažnis:	50/60Hz
Nominali liekamoji darbinė srovė IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Nominali liekamoji neeksploatacinė srovė I Δnr:	≤0,5IΔn
Nominali sąlyginė trumpojo jungimo srovė Inc:	6000A
Vardinis sąlyginis liekamasis trumpasis jungimas dabartinis IΔc:	6000A
Kelionės trukmė:	Momentinis išjungimas≤0,1sek
Likutinės išjungimo srovės diapazonas:	0,5IΔn~IΔn
Elektromechaninė ištvermė:	4000 ciklų
Tvirtinimo momentas:	2,0 Nm
Prijungimo terminalas:	Sraigtinis gnybtas Stulpo gnybtas su spaustuku
Montavimas:	35 mm Din bėgelio tvirtinimas

Veikimo principas

Šio grandinės pertraukiklio veikimo principas pagrįstas srovės balanso principu. Įprastomis sąlygomis srovės, įeinančios į grandinę ir iš jos išeinančios, turi būti lygios linijoje, einančioje per apkrovą. Tačiau, kai linijoje yra izoliacijos gedimas arba kai žmogus liečiasi su grandine, tai gali sukelti srovės nuotėkį, todėl srovės į grandinę ir iš jos gali būti nesubalansuotos. Šiuo metu srovės transformatorius grandinės pertraukiklio viduje aptiks šią nesubalansuotą srovę ir pavers ją elektriniu signalu. Elektroninė grandinė sustiprins, palygins ir apdoros šį signalą, o kai signalas pasieks iš anksto nustatytą slenkstį, t.y., kai likutinė srovė pasieks arba viršys 10 miliamperų, grandinės pertraukiklis greitai nutrauks grandinę.

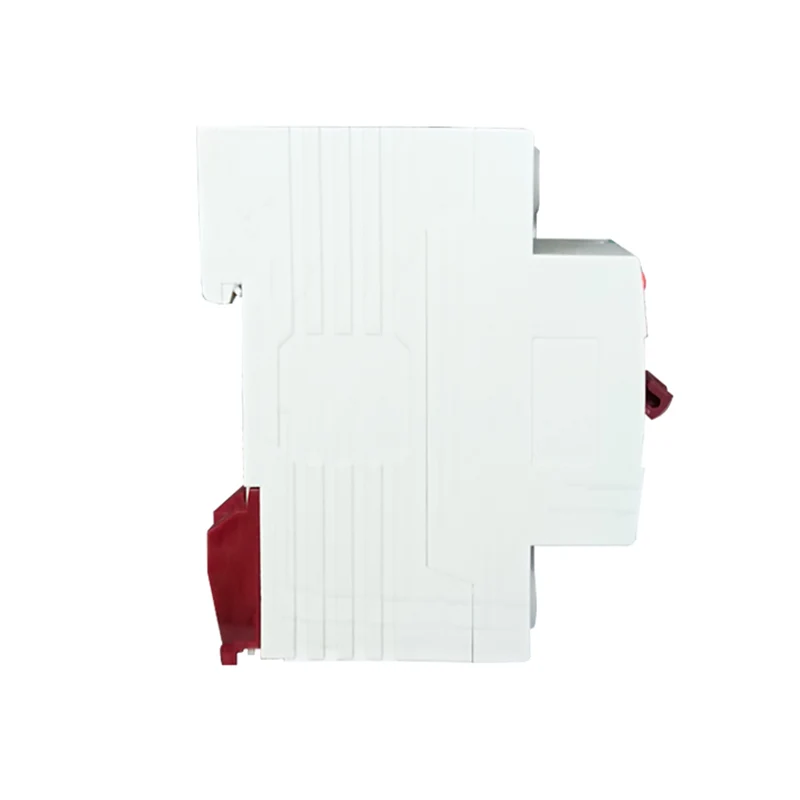

4P 40A/10mA Residual Current Circuit Breaker

Pagrindinės savybės

Didelis jautrumas: gali aptikti nedidelę nuotėkio srovę (10 mA) ir laiku nutraukti grandinę, kad būtų išvengta elektros gaisro ir elektros smūgio.

Greitas atsakas: aptikus nuotėkio srovę, grandinės pertraukiklis per labai trumpą laiką (paprastai per keliasdešimt milisekundžių) atjungs grandinę.

Universalumas: be pagrindinės apsaugos nuo nuotėkio funkcijos, grandinės pertraukiklis taip pat gali turėti apsaugos nuo perkrovos ir trumpojo jungimo funkcijas.

Lengva montuoti ir prižiūrėti: dažniausiai taiko modulinį dizainą, kurį lengva sumontuoti ir išmontuoti. Tuo tarpu dėl paprastos vidinės konstrukcijos jį lengva prižiūrėti ir kapitališkai remontuoti.
