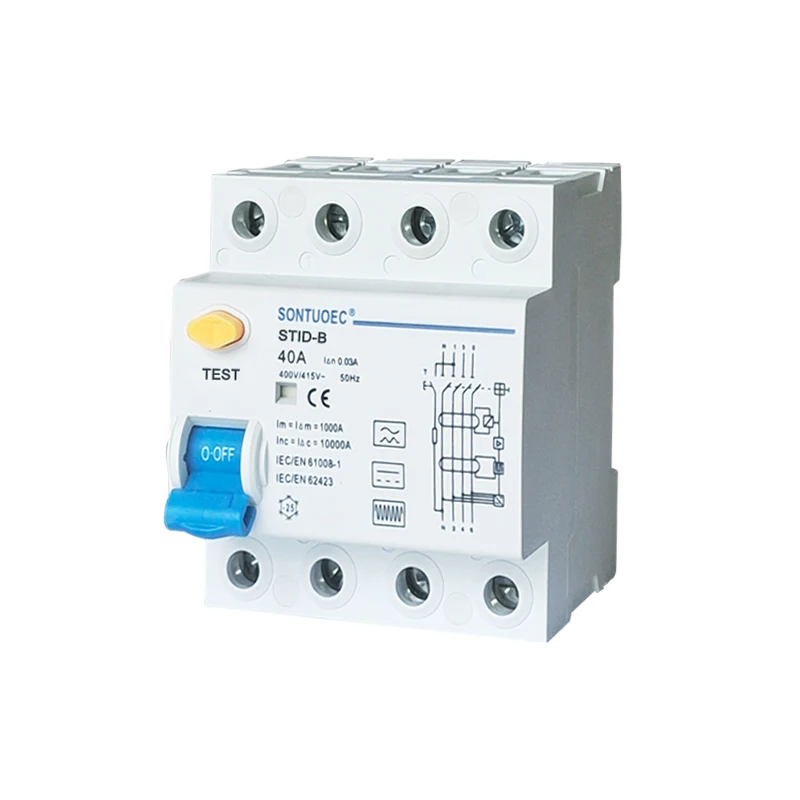

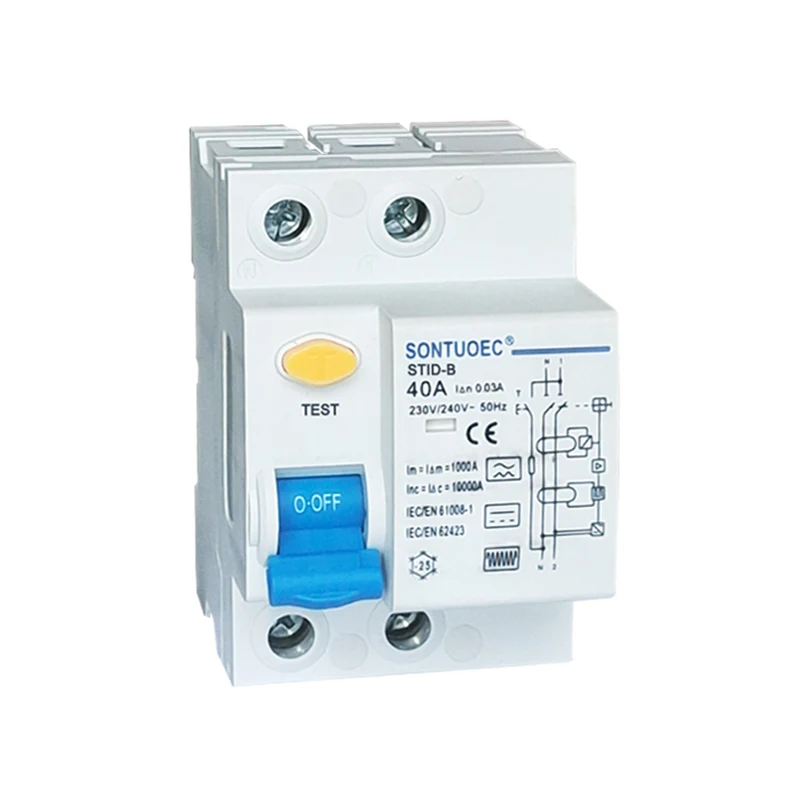

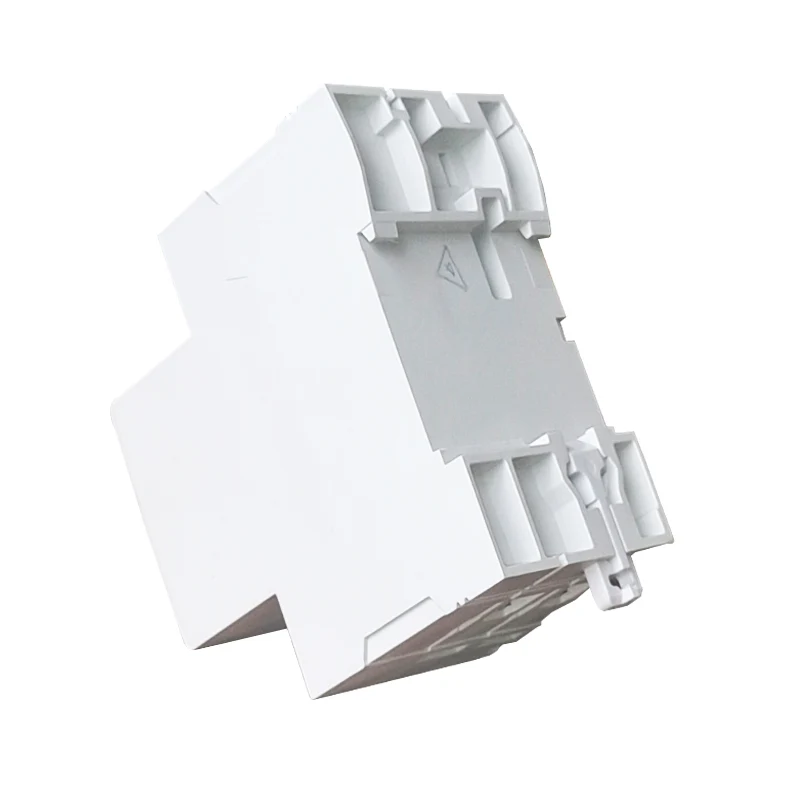

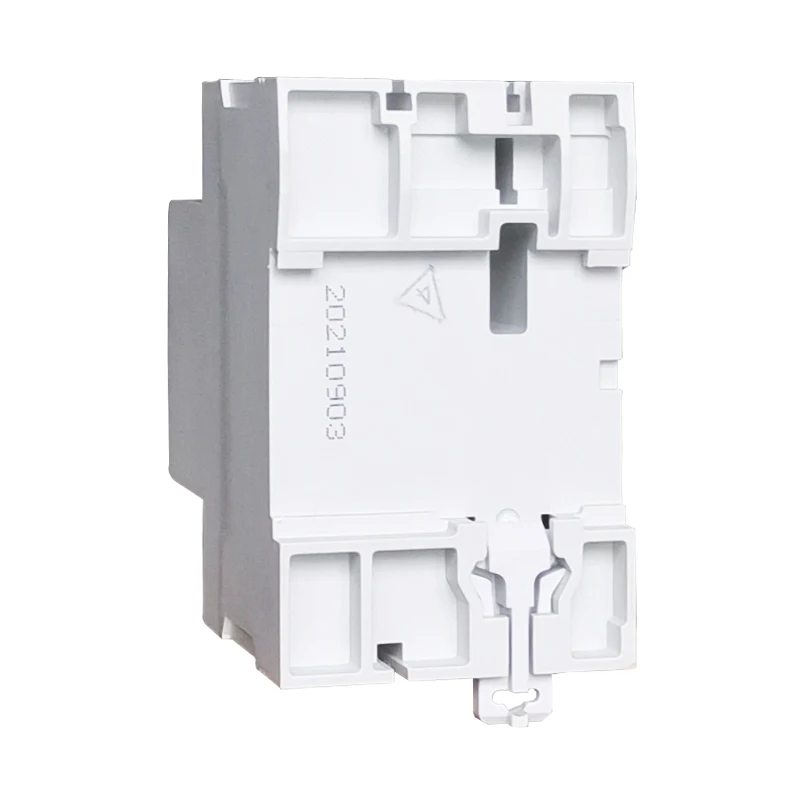

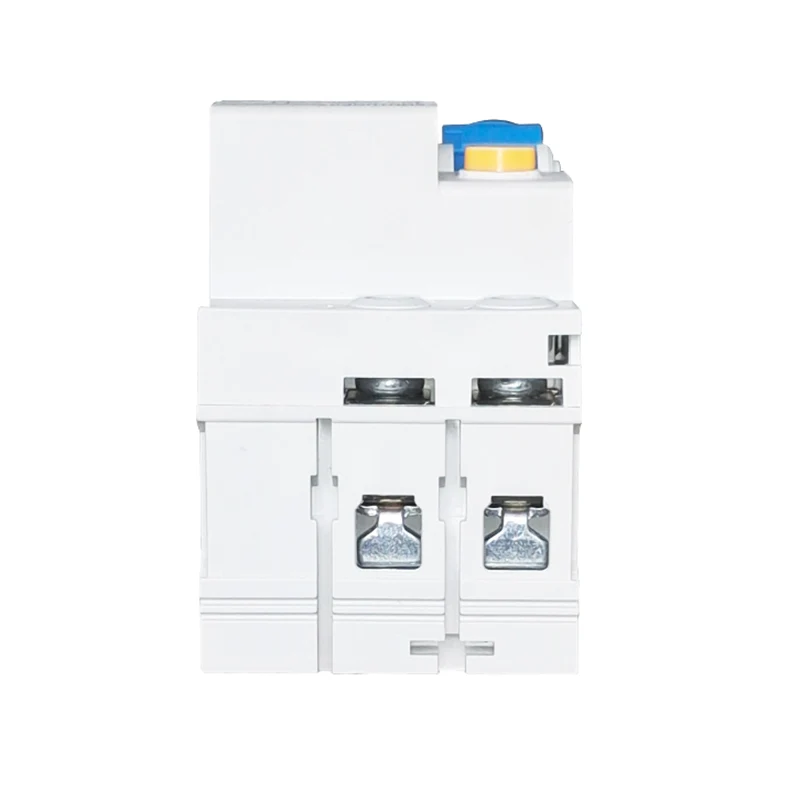

RCCB B modelio liekamoji srovės grandinės pertraukiklis

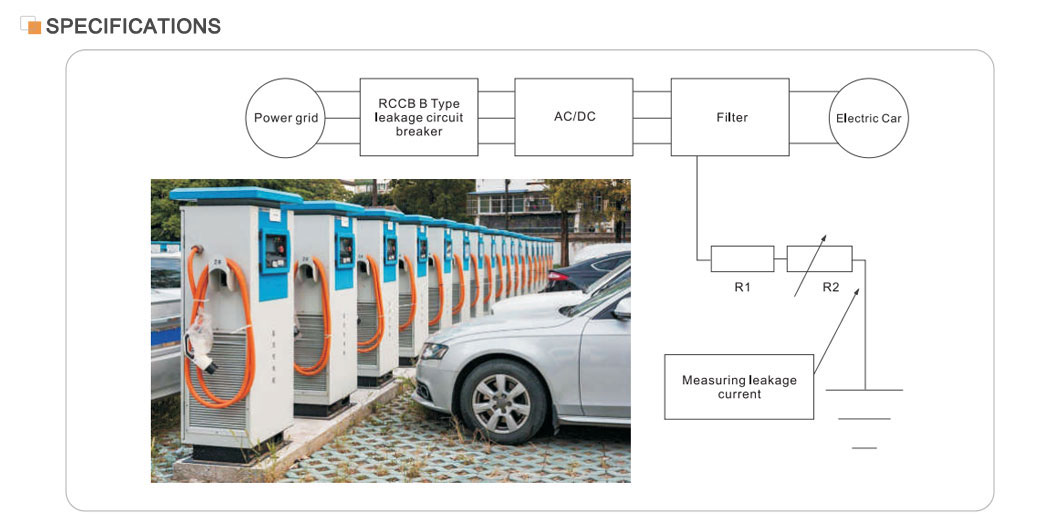

RCCB B Modelio liekamoji srovės grandinės pertraukiklis apsaugo nuo graikinės gedimo srovės trijų fazių tinkluose. Paprastai jis naudojamas įkrovimo stoties, medicinos aparatų ir prietaisų, valdiklių ir kintamo greičio pavaros, tešlos krūvio ir keitiklių (DC) ... STID-B reikalauja IEC/EN61008-1 ir IEC/EN62423 standartą.

Modelis:STID-B

Siųsti užklausą

Prekės aprašymas

Elektrinė Savybė	Standartas		IEC/EN62423 ir IEC/EN61008-1
	Tipas (pajuto žemės nutekėjimo bangos forma)		B
	Įvertinta srovė	A	25,40,63
	Stulpai	P	1p+n, 3p+n
	Įvertinta įtampa UE	V	IP+N: 230/240 V; 3p+N: 400/415 V.
	Įvertintas jautrumas i n	A	0,03,0,1,0,3
	Izoliacijos įtampos vartotojo sąsaja	V	500
	Įvertintas liekamasis gaminimas ir	A	500 (in = 25a/40a)
	lūžio gebėjimas i m	A	630 (in = 63a)
	Trumpo jungimo srovė I C	A	10000
	SCPD saugiklis	A	10000
	Pertraukos laikas pagal I n	s	≤0,1
	Įvertintas dažnis	Hz	50
	Įvertintas impulsas atlaiko įtampą (1,2/5.0) UIMP	V	4000
Mechanikai savybės	Dielektrinė bandymo įtampa Ind. Fredas. už 1min	KV	2.5
	Taršos laipsnis		2
	Elektrinis gyvenimas		2000
	Mechanicai iife		10000
	Gedimo srovės indikatorius		Taip
	Apsaugos laipsnis		IP20
	Aplinkos temperatūra (su vidutiniškai 35)	ºC	-40 ~+55ºC
	Sandėliavimo temperatūra	ºC	-40 ~+70ºC

„STID-B RCCB B“ modelio liekamoji srovės grandinės pertraukiklis yra tinkamas A tipui ir taip pat tinka išlyginti nuolatinės srovės likutines sroves, nuolatinės srovės likutines sroves, kurios gali atsirasti iš lygintuvo grandinių ir aukšto dažnio kintamos srovės liekanos srovės. Tai apsaugo nuo nuolatinių gedimų srovių trijų fazių tinkluose. „STID-B“ dažniausiai naudojamas įkrovimo stočių, medicinos įrangos ir prietaisų, valdiklių ir kintamo greičio pavarų, akumuliatorių įkroviklių ir keitiklių (DC) laukuose. „STID-B“ atitinka IEC/EN61008 ir IEC/EN62423 standartus.

Pagrindinės savybės

Nominali srovė: 40a, tinkama didesnėms dabartinėms elektros sistemoms.

Nuotėkio apsauga: Esant dideliam jautrumui ir tikslumui, jis gali aptikti nuotėkio srovę ir per labai trumpą laiką nukirpti maitinimo šaltinį.

Saugos našumas: atitinka tarptautinius standartus, tokius kaip IEC/EN61008.1 ir GB16916.1, užtikrinant produkto saugumą ir patikimumą.

Taikymo apimtis: plačiai naudojama pramoniniuose, komerciniuose, aukštybiniuose ir civiliniuose pastatuose, kad būtų užtikrinta išsami elektros sistemos apsauga.

Operacijos principas

RCCB B modelio liekamoji srovės grandinės pertraukiklis yra pagrįstas nulinės sekos srovės transformatoriumi. Kiekviena laidžioji fazė praeina per nulinės sekos srovės transformatorių, kurio antrinė pusė yra prijungta prie elektromagnetinio sulaikymo. Normaliomis sąlygomis fazių srovių vektorinė suma per nulinės sekos srovės transformatorių yra nulis, todėl srautas per transformatorių yra lygus nuliui, antrinė išėjimo įtampa taip pat yra lygi nuliui, o grandinės pertraukiklis neveiks. Tačiau, kai nuotėkio srovė padidėja ir skatina antrinę šoninės išėjimo įtampą, kad išaugtų iki tam tikro lygio, suaktyvina elektromagnetinis išsiskyrimas, skatinantis veikimo mechanizmą, kad jis veiktų ir atjungtų kontaktus, sujungtus su maitinimo šaltiniu, taip realizuodamas apsaugą nuotėkį.

Pasirinkimas ir diegimas

Pasirinkimas: Renkantis RCCB, reikia atsižvelgti į tokius parametrus kaip vardine įtampa, vardine srovė, nuotėkio veikimo srovė ir elektros sistemos veikimo laikas. Taip pat būtina pasirinkti tinkamą RCCB pagal reikalingą apsaugą (pvz., Tiesioginę kontaktinę apsaugą arba netiesioginę kontaktinę apsaugą).

Įdiegimas: RCCB turėtų būti sumontuotas į gaunamą elektros sistemos galą arba šakos liniją, kad būtų užtikrinta visiška visos elektros sistemos ar konkrečios šakos linijos apsauga. Įdiegimo metu turėtų būti griežtai laikomasi atitinkamų standartų ir kodų, kad būtų užtikrintas tinkamas RCCB ryšys ir patikimas veikimas.
