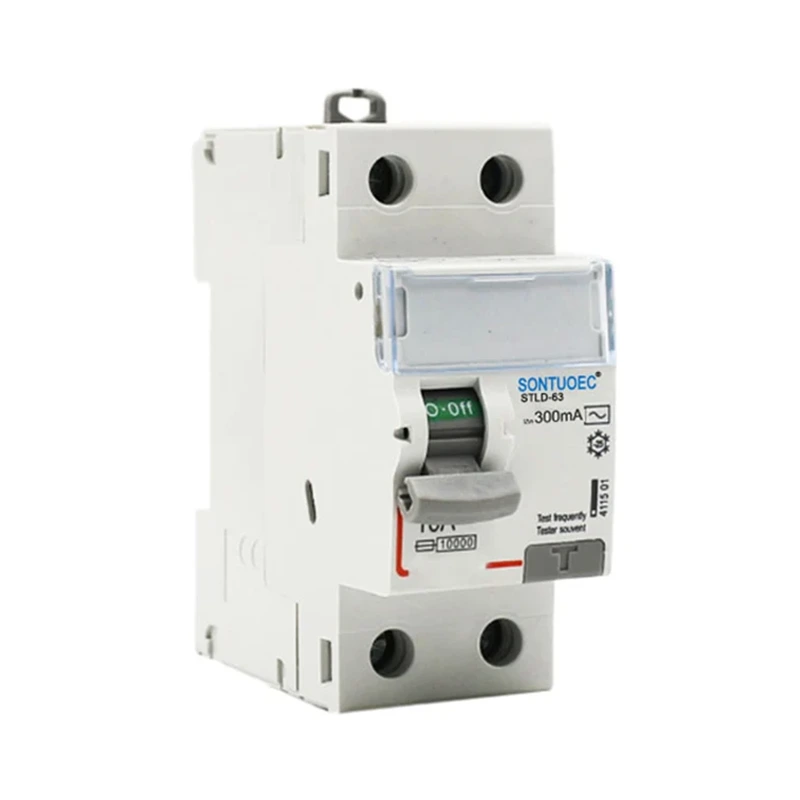

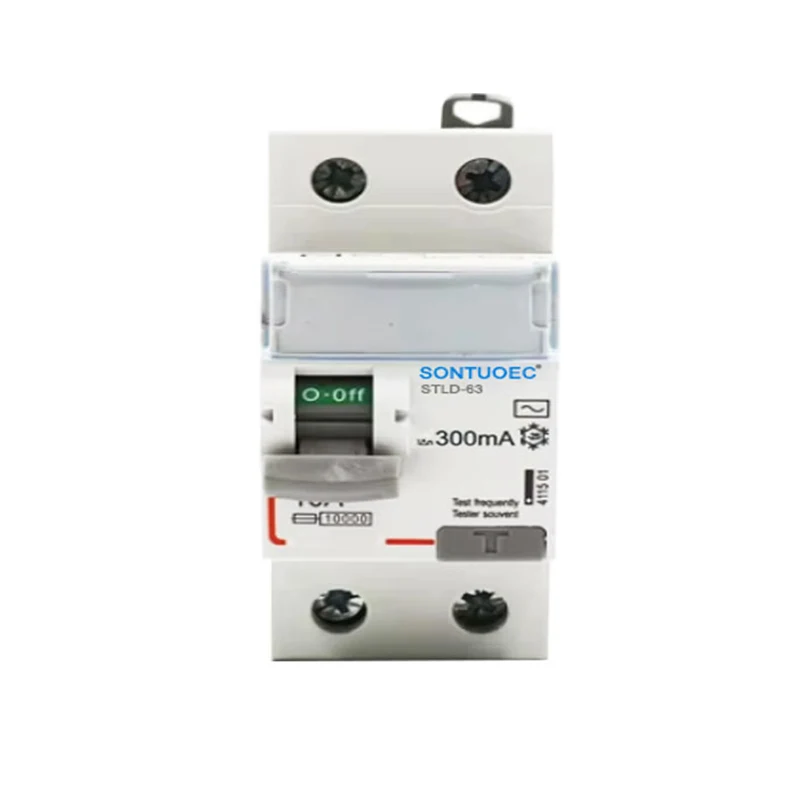

2p 63a/30mA RCD kintamosios srovės tipas

2P 63A/30MA RCD kintamosios srovės kintamosios srovės tipo veikimo principas yra pagrįstas likusiu srovės transformatoriumi. Kai elektros sistemoje įvyksta nesubalansuota srovė (t. Y. Nuotėkis), likusi srovės transformatorius nustato šią nesubalansuotą srovę ir sukuria magnetinį srautą, proporcingą nuotėkio srovei. Šis magnetinis srautas suaktyvina RCD vidinio išleidimo mechanizmą, todėl RCD greitai nutraukia maitinimo šaltinį.

Siųsti užklausą

Prekės aprašymas

Modelis:	Elektro-magnetinis tipas; Elektroninis tipas
Standartas	IEC 61008-1
Likusios srovės charakteristikos:	Ir ir

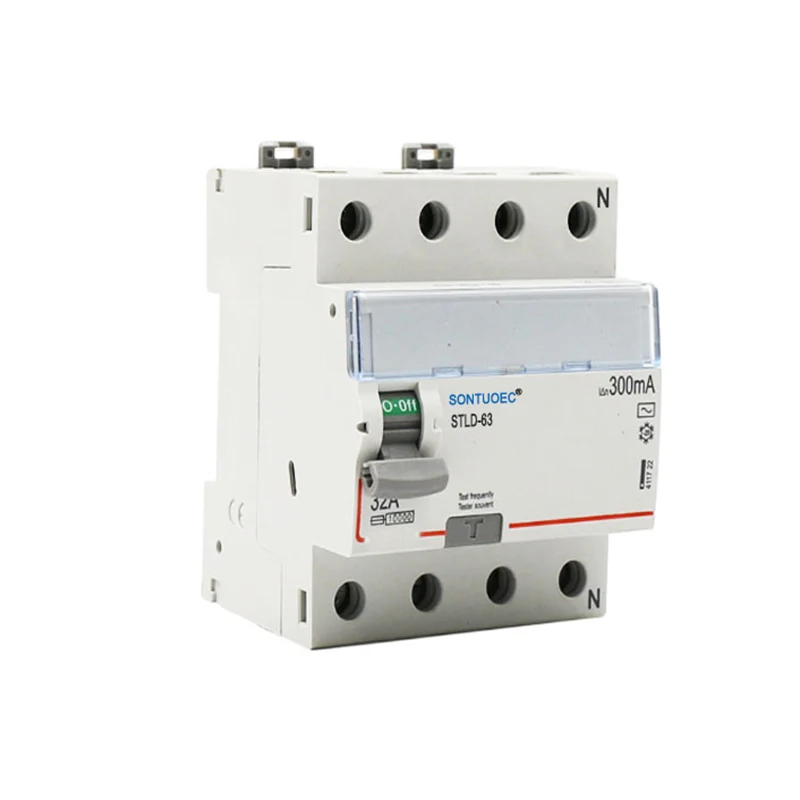

Stulpas Nr.:	2p, 4p
Įvertinta srovė:	16a, 25a, 32a, 40a, 63a;
Įvertinta įtampa:	230/400 V AC
Įvertintas dažnis:	50/60Hz
Įvertinta likutinė veikimo srovė Iδn:	10MA, 30MA, 100MA, 300MA, 500MA
Įvertinta likutinė neveikianti srovė I ΔNO:	≤0,5Iδn
Įvertinta sąlyginė trumpojo jungimo srovė:	6000a
Įvertintas sąlyginis liekamasis trumpas jungimas Dabartinis Iδc:	6000a
Sutramdymo trukmė:	Momentinis sutramdymas ≤0,1 sek
Likęs srovės diapazonas:	0,5iδn ~ iδn
Elektrolememchaninė ištvermė:	4000 ciklų
Tvirtinimo sukimo momentas:	2,0 nm
Ryšio terminalas:	Varžtų gnybtų kolonos gnybtas su spaustuku

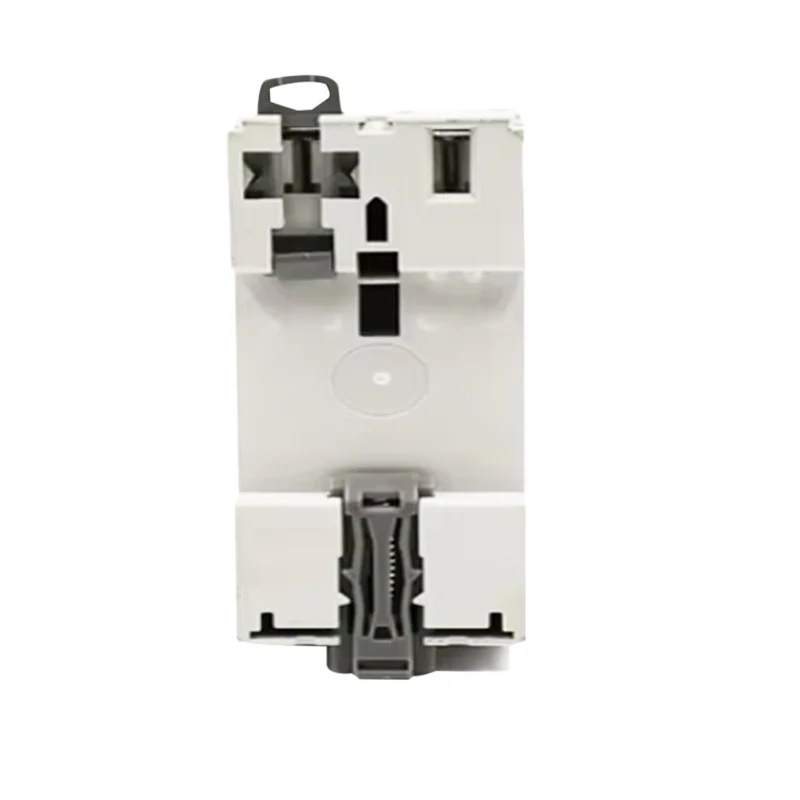

Diegimas:	35 mm DIN geležinkelio tvirtinimas

Pagrindinė koncepcija

 2P: rodo, kad šis RCD (likęs dabartinis įrenginys) yra bipolinis jungiklis, t. Y., Jis gali valdyti dviejų linijų įjungimą tuo pačiu metu. Ši konstrukcija paprastai naudojama ten, kur tiek fazės, tiek nulinės linijos turi būti nukirptos tuo pačiu metu, kad būtų užtikrinta, jog grandinė gali būti visiškai nukirpta nutekėjimo ar gedimo atveju, neleidžiant tokioms saugos avarijoms kaip elektra ar elektros gaisrai.

 63a: rodo, kad RCD yra įvertintas 63 amperų atžvilgiu. Nominali srovė yra didžiausia srovės vertė, kurią RCD gali nuolat nešti, nesukeldamas perkaitimo ar pažeidimo. Praktinėse programose tinkama įvertinta srovė turėtų būti pasirinkta atsižvelgiant į elektros sistemos apkrovą.

 30MA: rodo, kad šio RCD nuotėkio srovė yra 30 mA. Nuotėkio veikimo srovė yra mažiausia srovės vertė, per kurią RCD nustato nuotėkio srovę ir suaktyvina veiksmą. Kai elektros sistemoje nutekėjimo srovė viršija šią vertę, RCD greitai sumažins maitinimo šaltinį, kad apsaugotų asmeninę saugumą ir užkirstų kelią avarijoms, tokioms kaip elektros gaisrai.

 RCD: Likęs srovės įtaisas yra elektrinis saugos įtaisas, naudojamas likusiai srovei aptikti (t. Y. Nuotėkio srovei) elektros sistemoje ir nutraukiant maitinimo šaltinį. Jis plačiai naudojamas įvairiose žemos įtampos elektros sistemose, kad būtų užtikrinta išsami elektros įrangos ir personalo apsauga.

 kintamosios srovės tipas: rodo, kad šis RCD yra tinkamas kintamos srovės (AC) sistemoms. Kintama srovė (AC) yra dažnas elektros perdavimo būdas ir jam būdingi periodiniai įtampos ir srovės krypties pokyčiai, palyginti su nuolatine srove (DC). Todėl renkantis RCD, reikėtų pasirinkti tinkamą modelį, atsižvelgiant į elektros sistemos tipą (AC arba DC).

1.Pervolijos apsauga nuo žemės gedimo/nuotėkio srovės ir izoliacijos funkcijos

2. Aukštos trumpojo jungimo srovė atlaiko talpą

3.Pablečiamas terminalo ir kaiščio/šakutės tipo autobusų jungtis

4. Su pirštų apsaugotais jungčių gnybtais

5.automatiškai atjunkite grandinę, kai įvyksta Žemės gedimo/nuotėkio srovė, ir viršija vardinį jautrumą

6. priklausomas maitinimo šaltinis ir linijos įtampa bei be išorinių trukdžių, įtampos svyravimų. ---------- Didelio dydžio jungties viela (35 mm jungties kabelis)

2P 63A/30mA RCD AC Type
