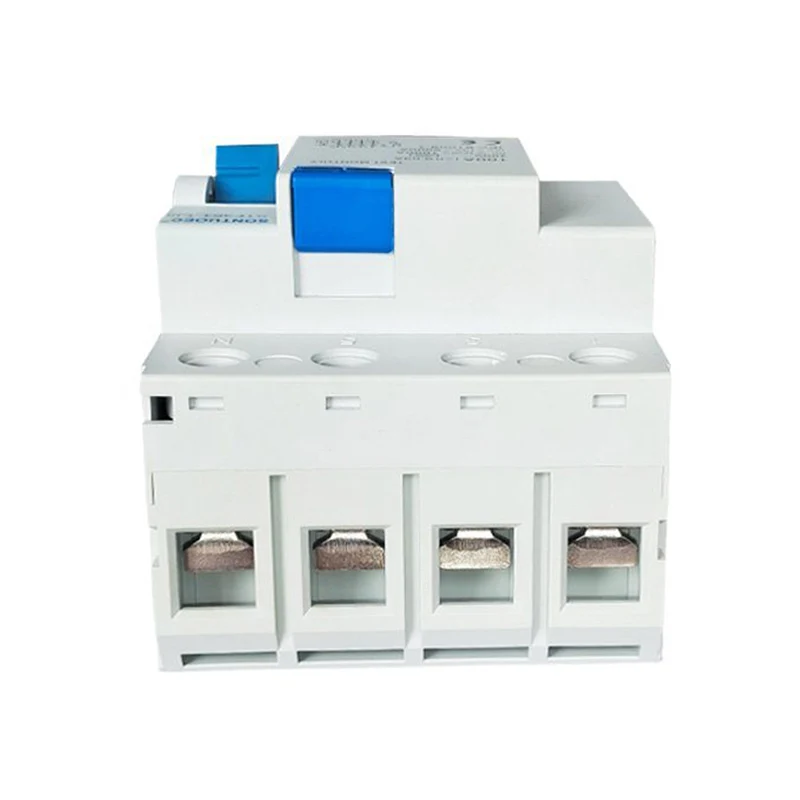

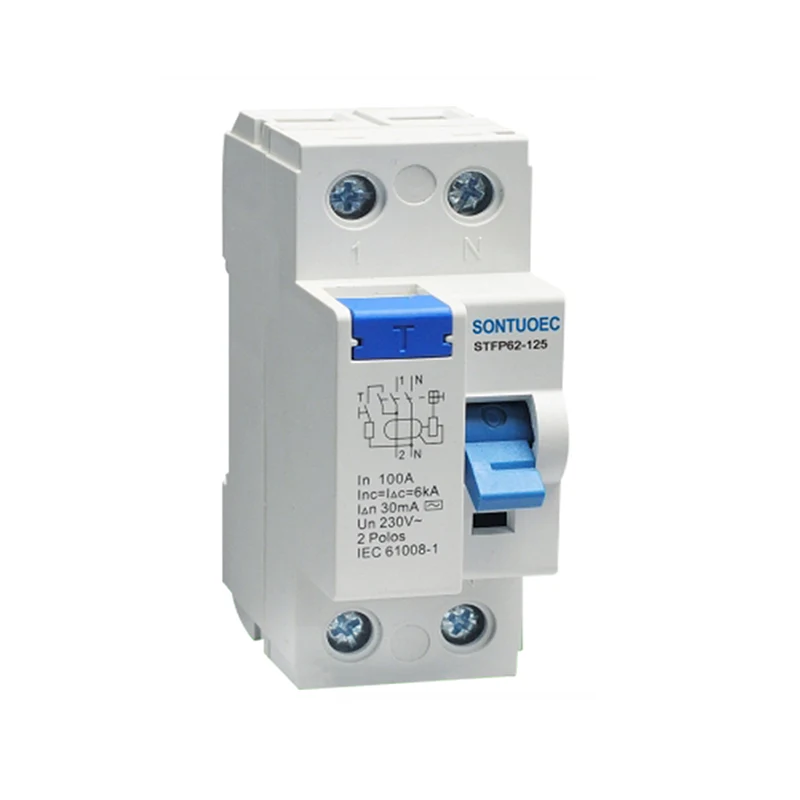

Elektroninis magnetinis tipo RCCB 125A/30A

Elektroninis magnetinis Tipas RCCB 125A/30 mA gali aptikti likusias sroves grandinėse dėl nutekėjimo, trumpų jungčių ar žemės gedimų ir automatiškai nukirpti grandines, kai srovė viršija iš anksto nustatytą slenkstį, taip apsaugant personalo ir įrangos saugumą. Jo darbo principas grindžiamas elektromagnetinės indukcijos principu, kai liekamoji srovė praeina per transformatorių, bus sugeneruotas atitinkamas magnetinis srautas, kuris savo ruožtu suaktyvina elektroninę grandinę signalo apdorojimui atlikti ir galiausiai kontroliuoja išleidimo mechanizmo veikimą.

Modelis:STFP360-125

Siųsti užklausą

Prekės aprašymas

Modelis:	STFP360-125
Standartas:	IEC 61008-1
Likusios srovės charakteristikos:	Ir ir
Stulpas Nr.:	2p, 4p

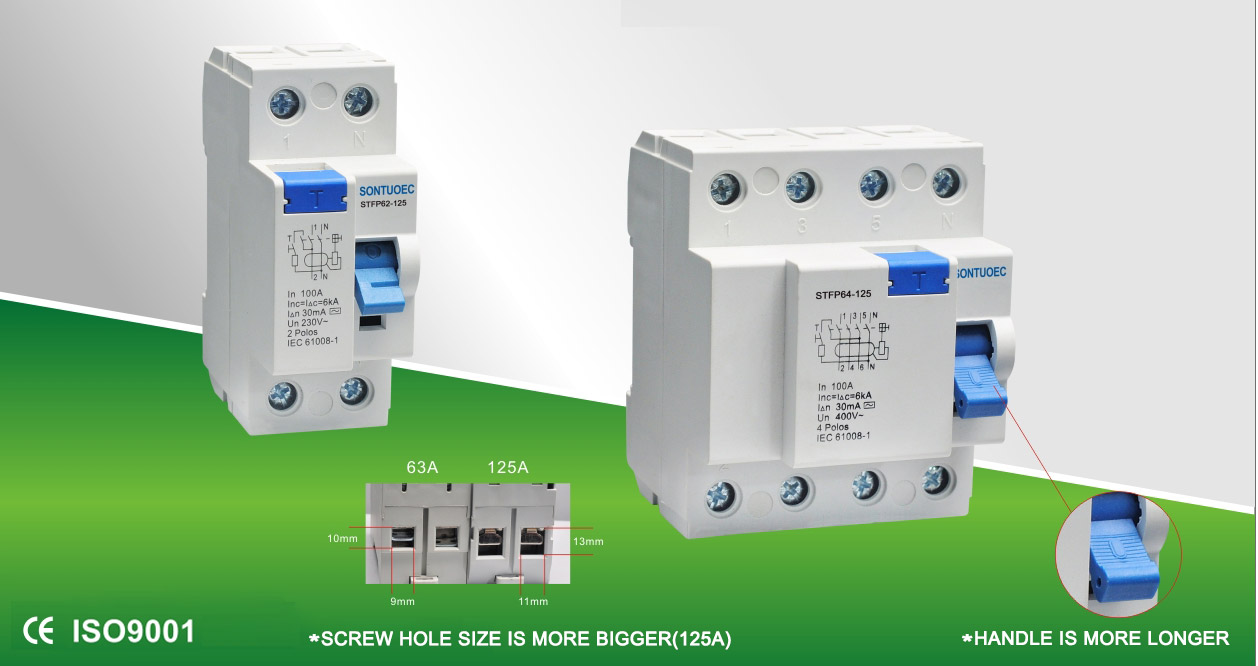

Įvertinta srovė:	16a, 25a, 32a, 40a, 63,80,100,125a
Įvertinta įtampa:	230/400 V AC
Įvertintas dažnis:	50/60Hz
Įvertinta likutinė veikimo srovė Iδn:	10MA, 30MA, 100MA, 300MA, 500MA
Įvertinta likutinė neveikianti srovė I ΔNO:	≤0,5Iδn
Įvertinta sąlyginė trumpojo jungimo srovė:	6000a
Įvertintas sąlyginis liekamasis trumpas jungimas Dabartinis Iδc:	6000a
Sutramdymo trukmė:	Momentinis sutramdymas ≤0,1 sek
Likęs srovės diapazonas:	0,5iδn ~ iδn
Elektrolememchaninė ištvermė:	4000 ciklų
Tvirtinimo sukimo momentas:	2,0 nm
Ryšio terminalas:	Varžtų gnybtų kolonos gnybtas su spaustuku

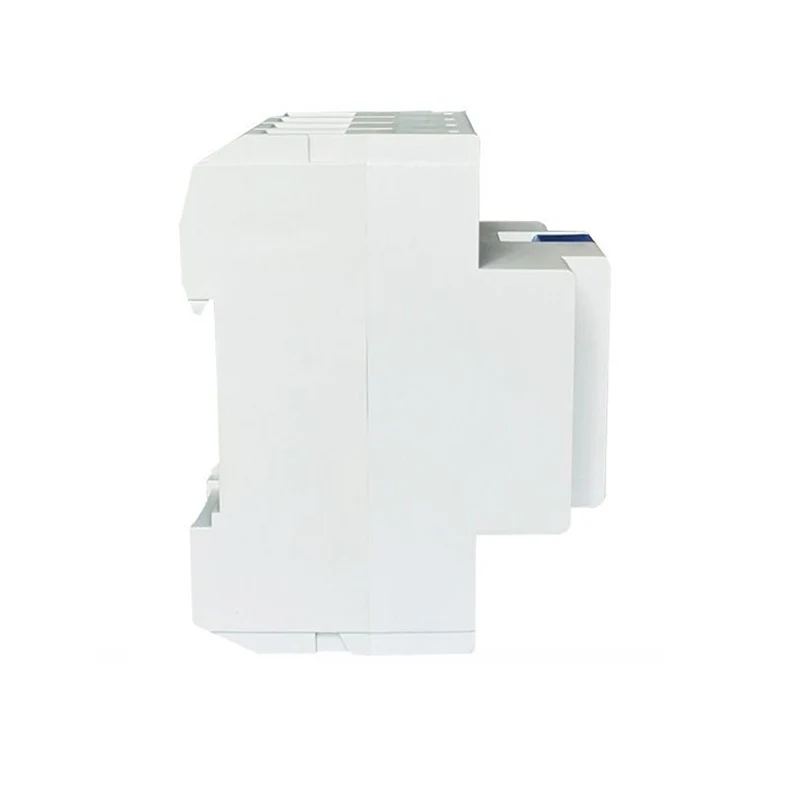

Diegimas:	35 mm DIN geležinkelio tvirtinimas

Pagrindinės savybės

Didelis jautrumas ir greitas atsakas: Elektromagnetiniai RCCB gali aptikti mažas likutines sroves, paprastai mažesnes nei 30 mA (tiksli vertė pagal produkto specifikacijas) ir greitai nukirsti grandinę per keletą milisekundžių, efektyviai užkirsti kelią elektros smūgio avarijoms.

Elektromagnetinė apsauga: Palyginti su grynai elektroniniais RCCB, elektromagnetiniai RCCB sujungia elektromagnetinės indukcijos principą, kuris turi didesnį patikimumą ir stabilumą ir gali normaliai veikti įvairiose atšiauriose aplinkose.

Daugiafunkcionalumas: Kai kurie elektromagnetiniai RCCB taip pat turi perkrovos, trumpojo jungimo ir kitas apsaugos funkcijas, kurios gali išsamiai apsaugoti grandinių ir įrangos saugumą.

Lengva įdiegti ir prižiūrėti: Elektromagnetiniai RCCB paprastai priima modulinį dizainą, kompaktišką struktūrą, lengvai montuojamą ir lengvai atliekamą įprastą priežiūrą ir patikrinimą.

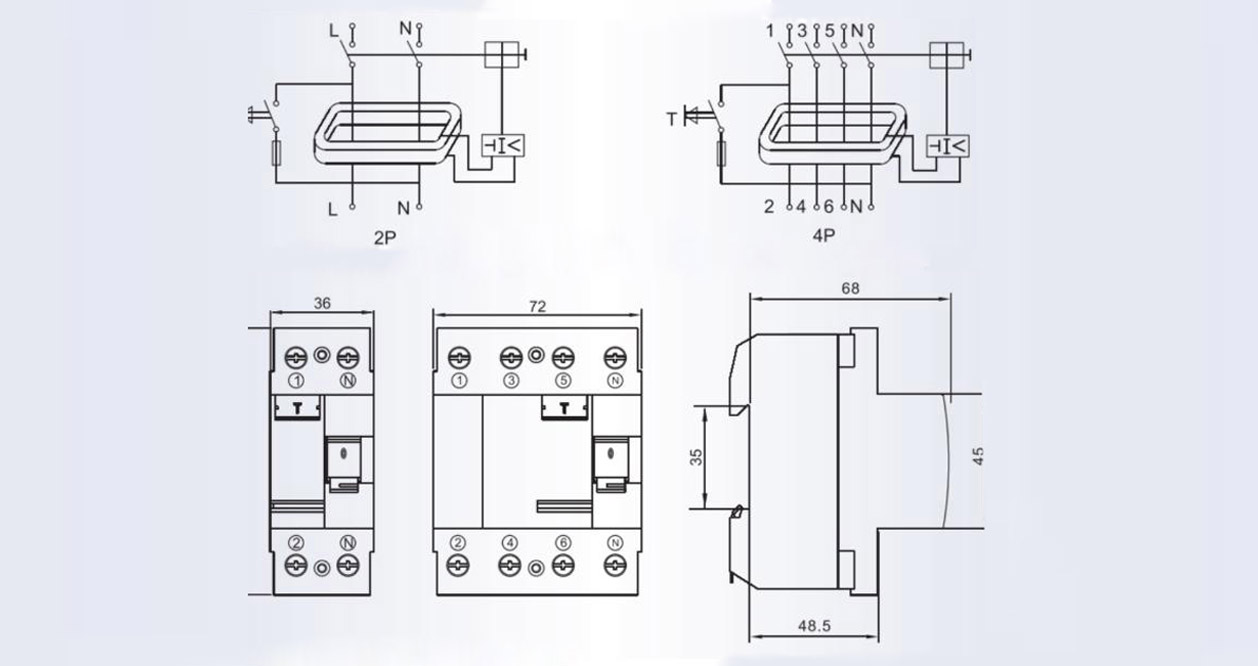

Operacijos principas

Elektromagnetinio RCCB veikimo principas yra pagrįstas Kirchhoffo dėsniu, kuriame teigiama, kad įvesties srovė visada yra lygi išėjimo srovei (idealiu atveju). Kai grandinėje yra nuotėkio ar žemės gedimas, dalis srovės teka tiesiai į Žemę apvažiuojant apkrovą, sukurdama likutinę srovę. Šiuo metu transformatorius nustato šią nesubalansuotą srovę ir sukuria atitinkamą magnetinį srautą. Po to, kai magnetinis srautas bus apdorotas elektronine grandine, jis suaktyvins pašalinimo mechanizmo veikimą, kad grandinės pertraukiklis greitai nukirstų grandinę.

Taikymo scenarijai

Elektromagnetiniai RCCB yra plačiai naudojami įvairiose situacijose, kai reikalinga elektros apsauga, įskaitant, bet neapsiribojant::

Gyvenamieji ir komerciniai pastatai: naudojami apsaugoti elektros įrangą ir asmeninę saugą, užkirsti kelią elektros smūgio avarijoms ir elektros gaisrams.

Pramoninės gamybos linijos: naudojamos apsaugoti elektros įrangą, tokią kaip varikliai, transformatoriai ir kita elektros įranga nuo įprasto veikimo, užkirsti kelią įrangos pažeidimui ir prastovos dėl nuotėkio ir perkrovos.

Viešosios patalpos: tokios kaip ligoninės, mokyklos, bibliotekos ir kitos vietos, naudojamos užtikrinti saugų elektros įrangos eksploatavimą ir saugų personalo elektros energiją.
