Kintamos magnetinis kontaktorius

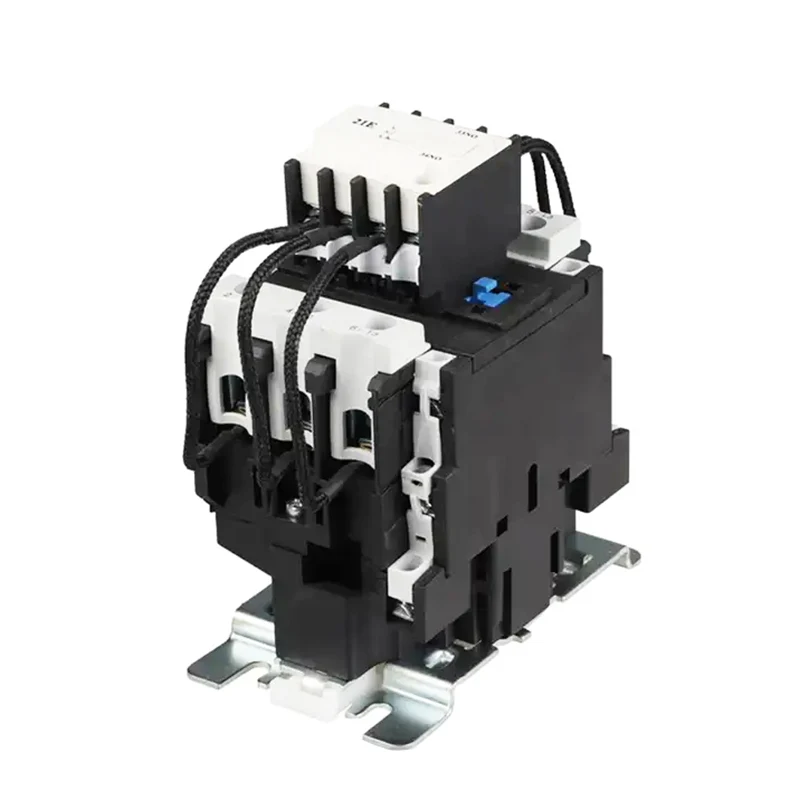

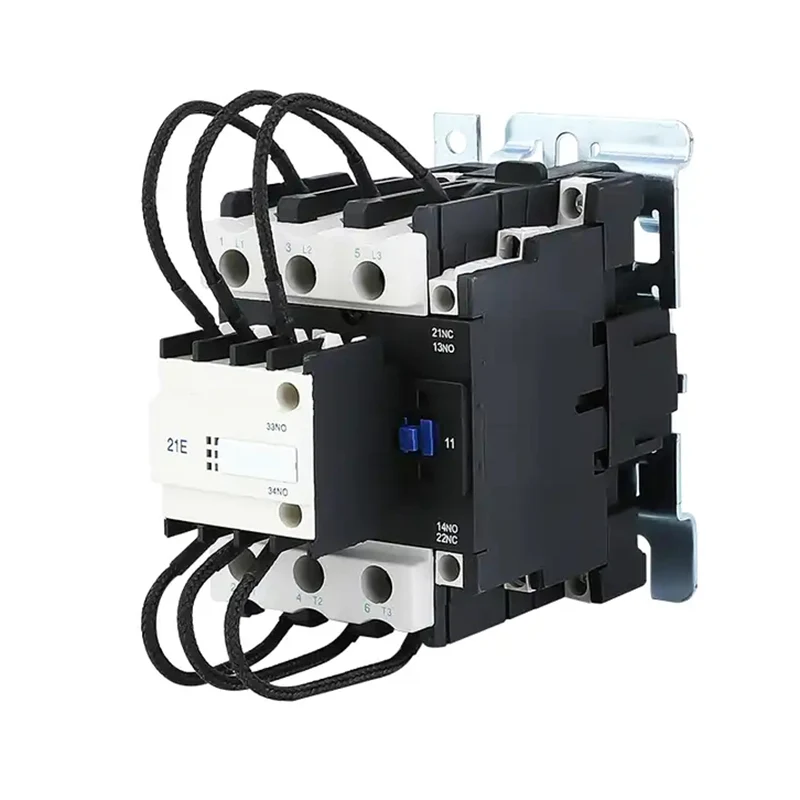

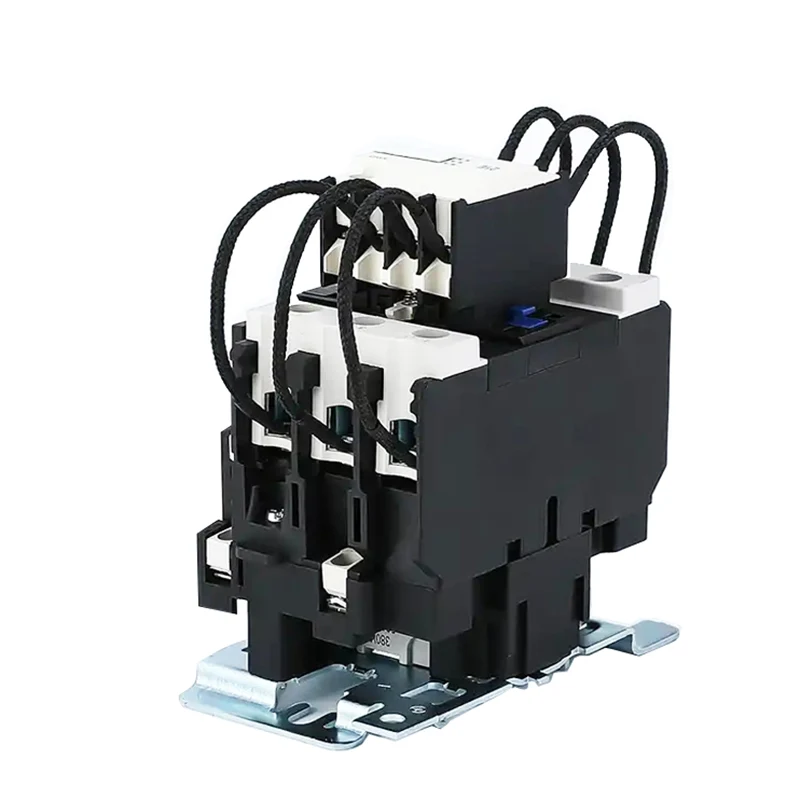

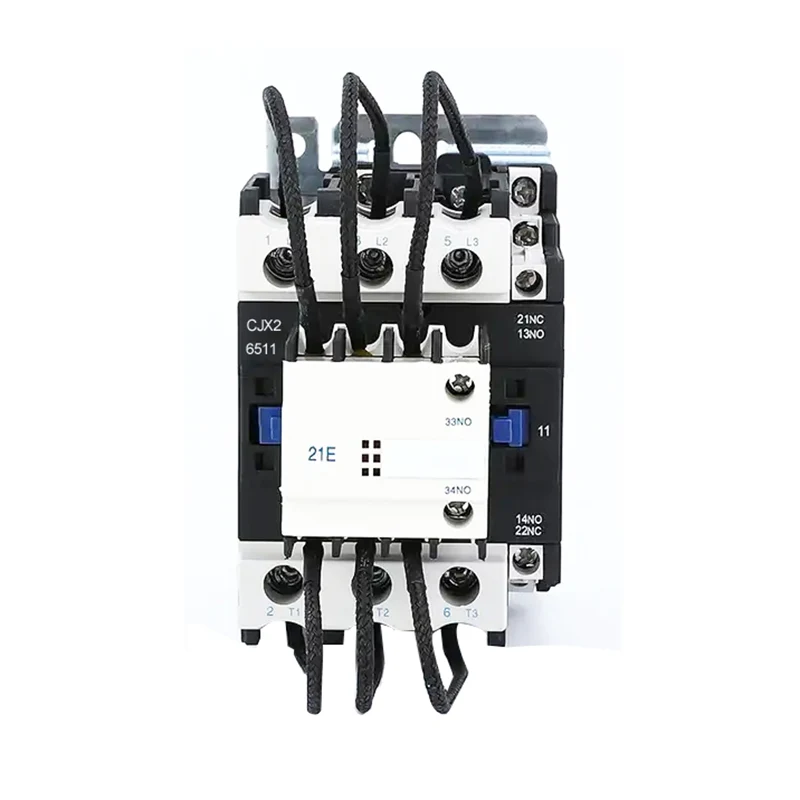

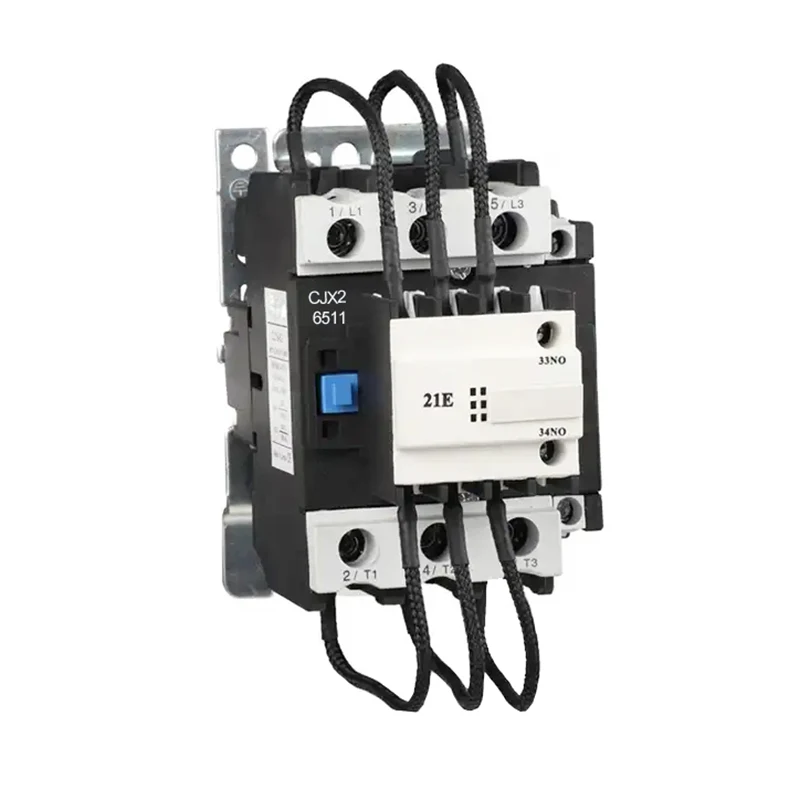

SCJ19 perjungimo kondensatoriaus tipo kontaktorius naudojamas „AC 50Hz“ arba 60Hz galios tinkle, iki 380 V, kad būtų galima eksploatuoti ar perjungti LV kondensatoriaus valdymo įtaisą LV reaktyviosios galios grandinėje. Naudojant „Antisurge“ įtaisą, jis gali sumažinti uždarymo viršįtampio poveikį ir užkirsti kelią perkrovai.

Operacijos principas

AC magnetinio kontaktoriaus veikimo principas yra pagrįstas elektromagnetine indukcija ir magnetine jėga. Kai ritė įjungiama, sugeneruotas magnetinis laukas pritraukia geležies šerdį ir uždaro kontaktus, taip atidarant grandinę. Kai ritė yra išnaikinta, magnetinis laukas išnyksta, geležies šerdis atstatoma veikiant spyruoklei, kontaktas sulaužytas ir grandinė atjungta. Tokiu būdu kintamosios srovės magnetinis kontaktorius realizuoja kintamos srovės grandinės valdymą.

Struktūra ir kompozicija

AC magnetinį kontaktorių daugiausia sudaro iš šių dalių:

Elektromagnetinė sistema: apima tokius komponentus kaip ritė, šerdis ir armatūra, kurios yra pagrindinės magnetinio lauko ir magnetinio veikimo generavimo dalys.

Kontaktų sistema: apima pagrindinį kontaktą ir pagalbinį kontaktą, kuris naudojamas grandinei įjungti ir išjungti. Pagrindiniai kontaktai paprastai naudojami didesnėms srovėms nešiotis, o pagalbiniai kontaktai naudojami įvairioms valdymo funkcijoms įgyvendinti.

ARC gesinimo įtaisas: naudojamas užgesinti lanką, kai kontaktas atjungtas, neleidžiant lankui sugadinti kontakto.

Kiti komponentai: tokie kaip spyruoklės, laikikliai, korpusai ir kt., Naudojami komponentams pritvirtinti ir palaikyti, kad būtų užtikrintas įprastas kontaktoriaus veikimas.

Struktūros ypatybės

1. Kontaktorius, surinktas su dabartiniu ribotu pasipriešinimu, gali apriboti perjungimo įjungimo viršįtampį pagal leistiną vertę.

2. Kontaktorius yra tiesiogiai veikiančios dviejų pertraukų struktūros, veikimo mechanizmas yra judrus, lengvai tikrinamas rankomis, kompaktiška struktūra, kad pakeistų kontaktus.

3. Plaukimo gnybtas, saugomas dangos, saugus ir patikimas.

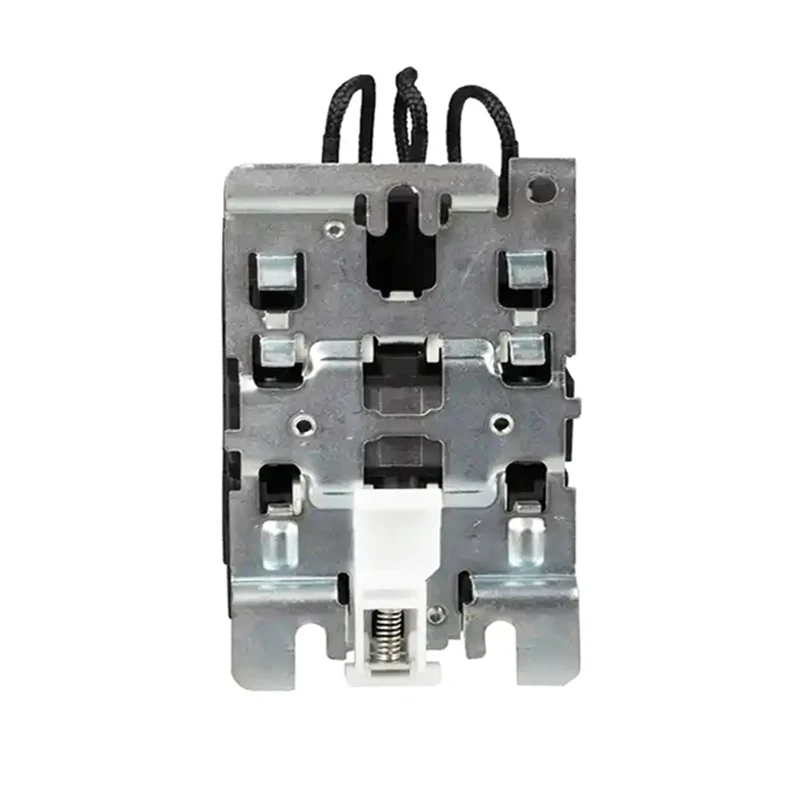

4. Tai galima montuoti varžtais arba ant 35/75 mm standartinio bėgio.

Darbo ir montavimo sąlygos

(1) Aplinkos temperatūra: -5 ℃- +40 ℃, vidutinė temperatūra neturėtų būti aukštesnė nei +35 ℃ per 24 valandas.

(2) Atmosferos sąlygos: Atmosferos aplinkos drėgmė, mažesnė nei 50%, kai +40 ℃. Aplinkos drėgmė gali būti didesnė esant žemesnei temperatūrai. Vidutinės mėnesio vidutiniškai žemiausia temperatūra + 25 ℃ Vidutiniškai su maksimalia santykine drėgme yra 90%, ir atsižvelgiant į temperatūros pokytį ir atsiranda dėl to, kad produktas yra gelio paviršiuje.

(3) Aukštis ne didesnis kaip 2000 m, kai montuojant.

(4) Taršos klasė: 3 klasė

(5) Diegimo klasė: III

(6) Montavimo sąlyga: Montavimo paviršius ir vertikalios plokštumos nuolydis yra ne didesnis kaip ± 5 °, ir nėra jokio reikšmingo poveikio ir vibracijos, purtant vietą.

Pagrindinės savybės

Patikimas darbas: kintamosios srovės magnetinis kontaktorius yra pagamintas iš aukštos kokybės medžiagų ir pažengusio gamybos proceso, kuris turi aukštą patikimumą ir stabilumą.

Ilgas aptarnavimo laikas: kontaktinė sistema yra pagaminta iš susidėvėjimo atsparių medžiagų, kurios gali atlaikyti didelius srovės ir įtampos sukrėtimus, pratęsiant aptarnavimo tarnavimo laiką.

Lengva prižiūrėti: struktūra yra pagrįstai suprojektuota, lengvai išardoma ir taisoma, sumažinant priežiūros sąnaudas.

Įvairios specifikacijos: Siekiant patenkinti skirtingų vartotojų poreikius, „AC Magnetion Contactor“ turi įvairias specifikacijas ir modelius, iš kurių galima pasirinkti, įskaitant skirtingus dabartinius lygius, įtampos lygius ir pagalbines kontaktų konfigūracijas.
