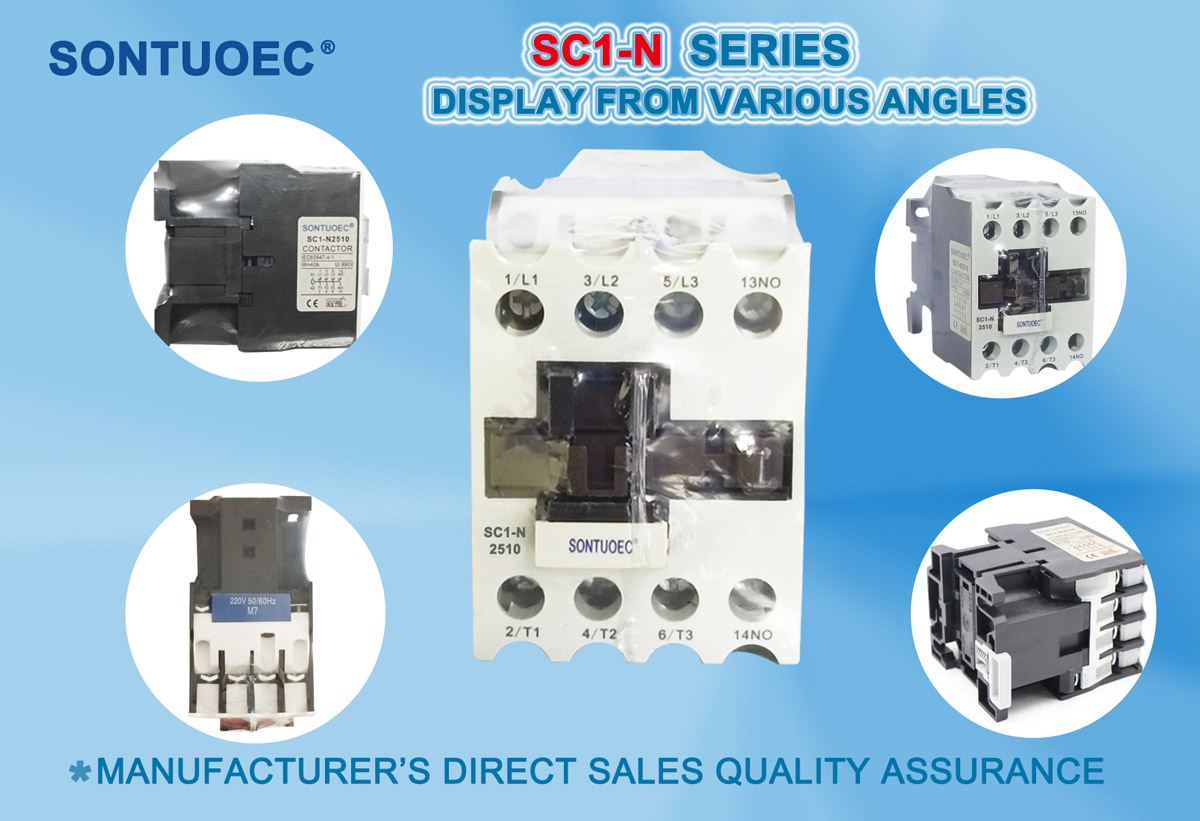

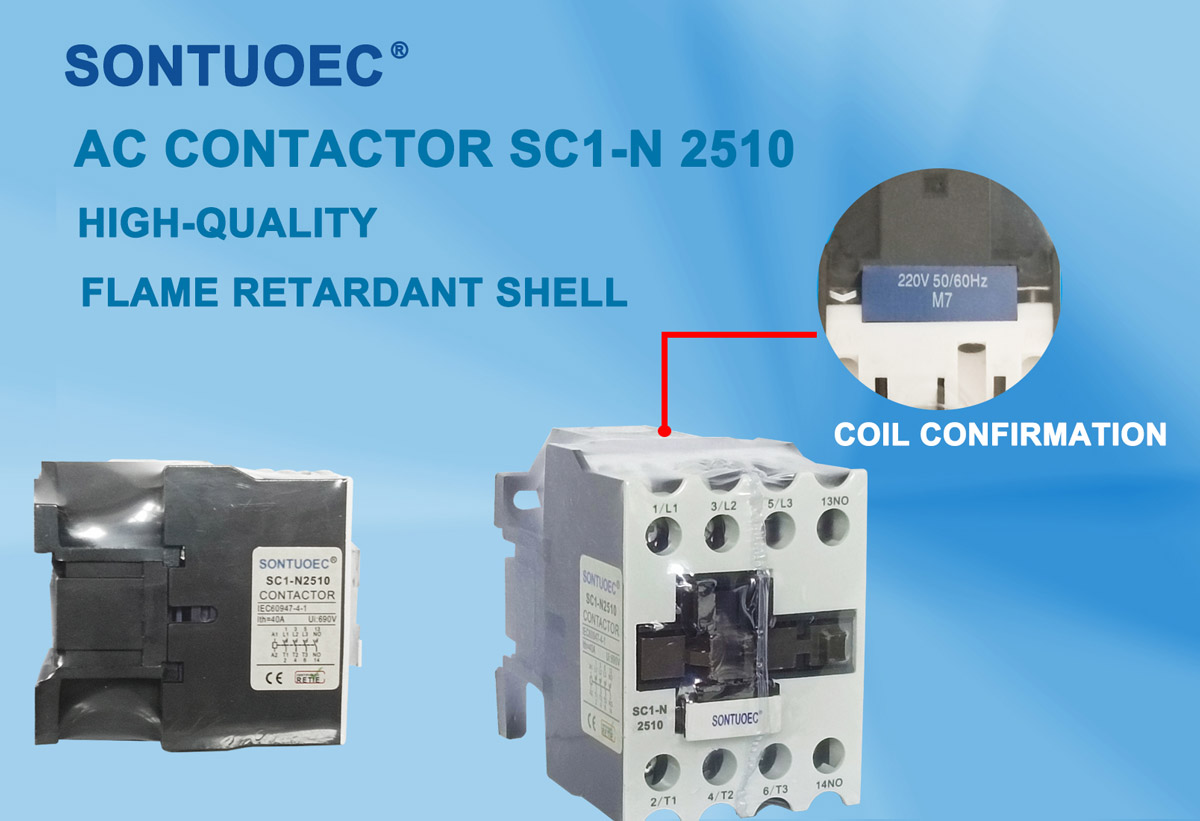

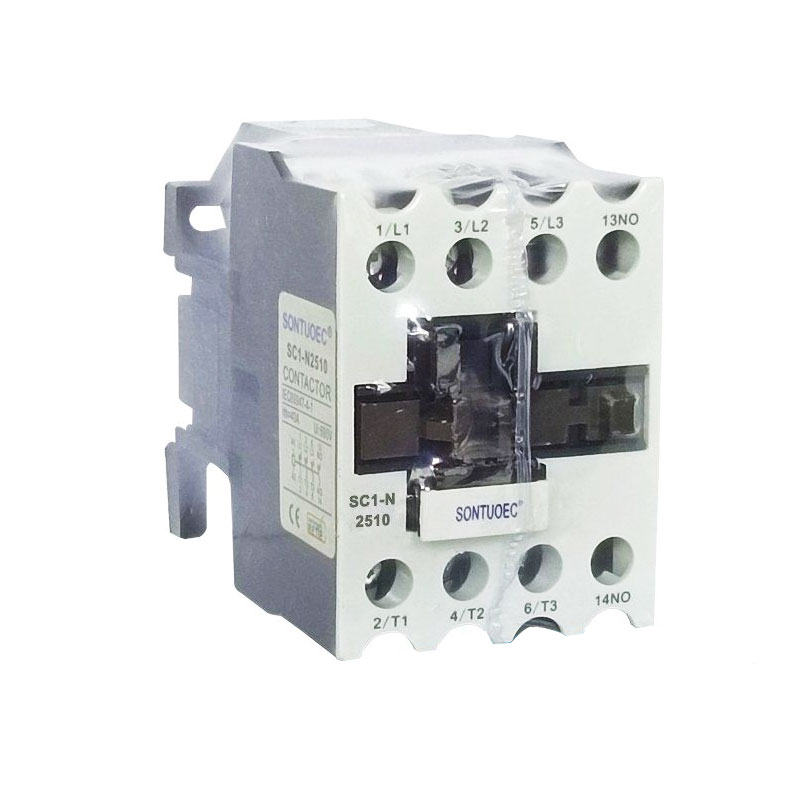

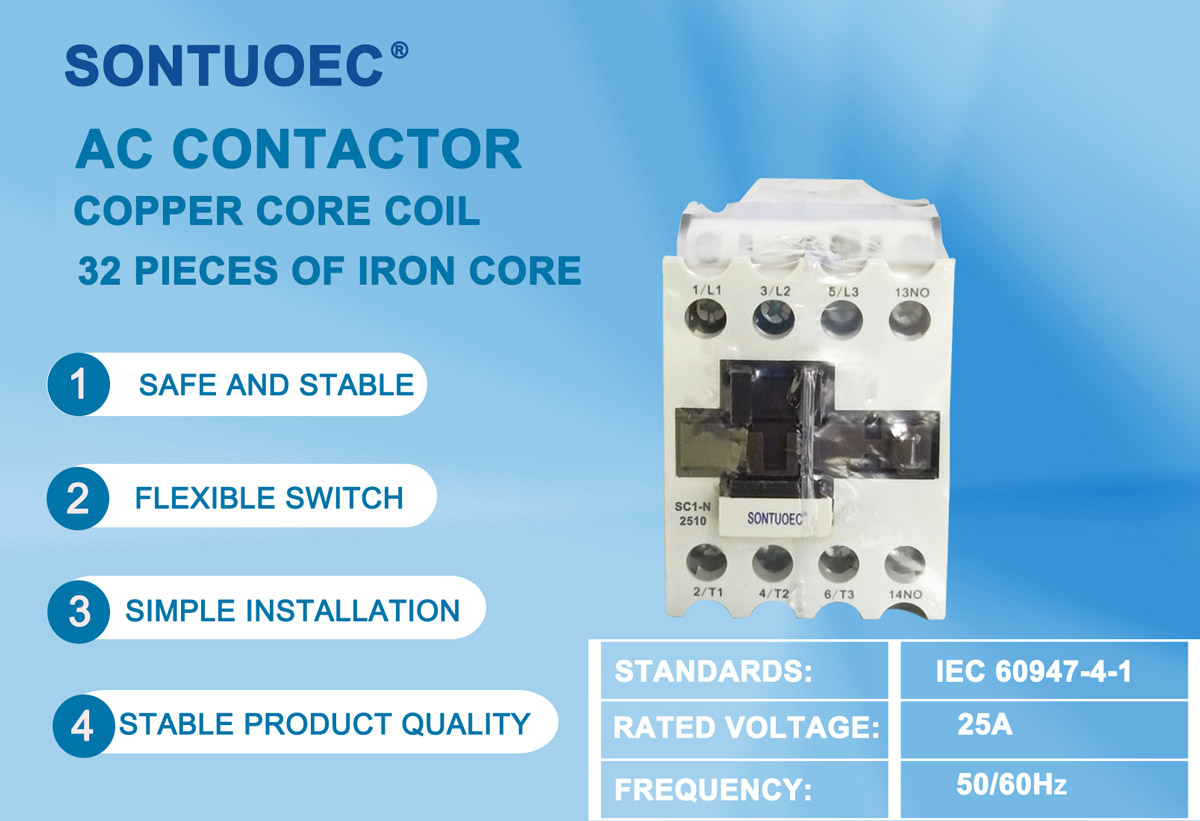

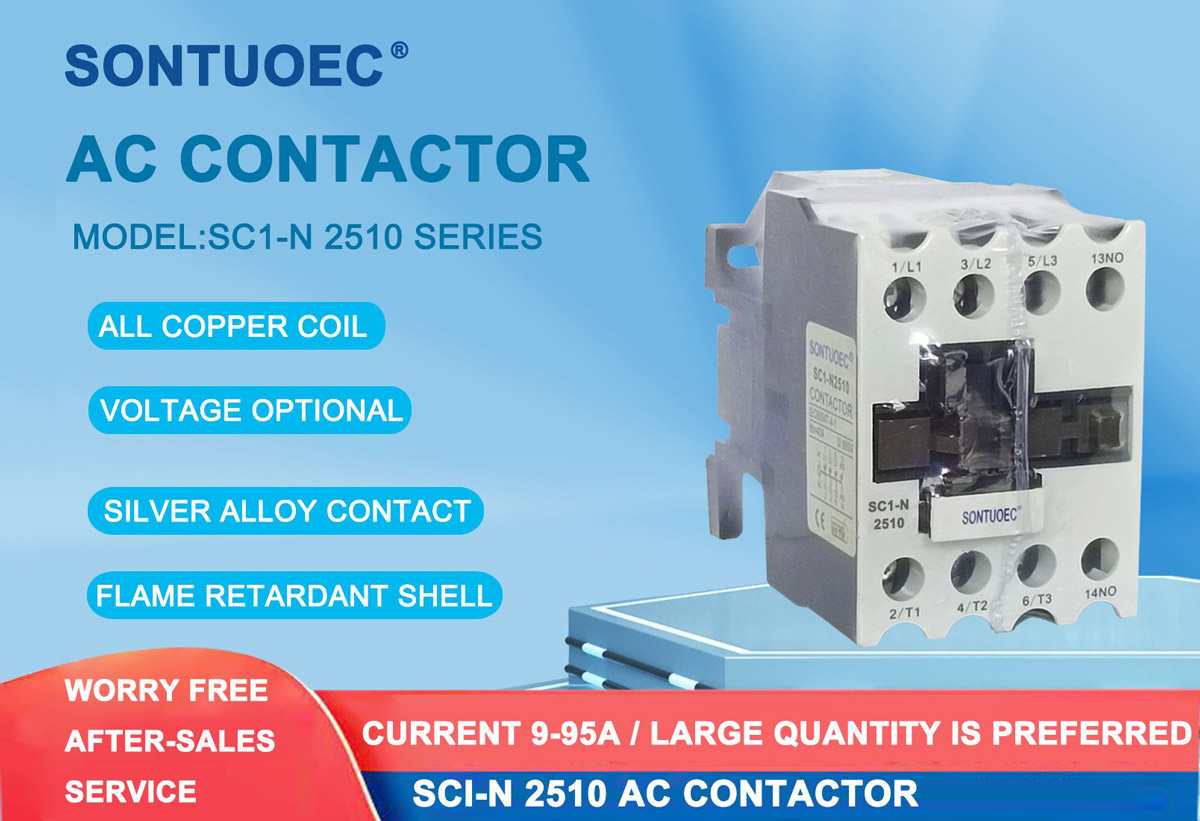

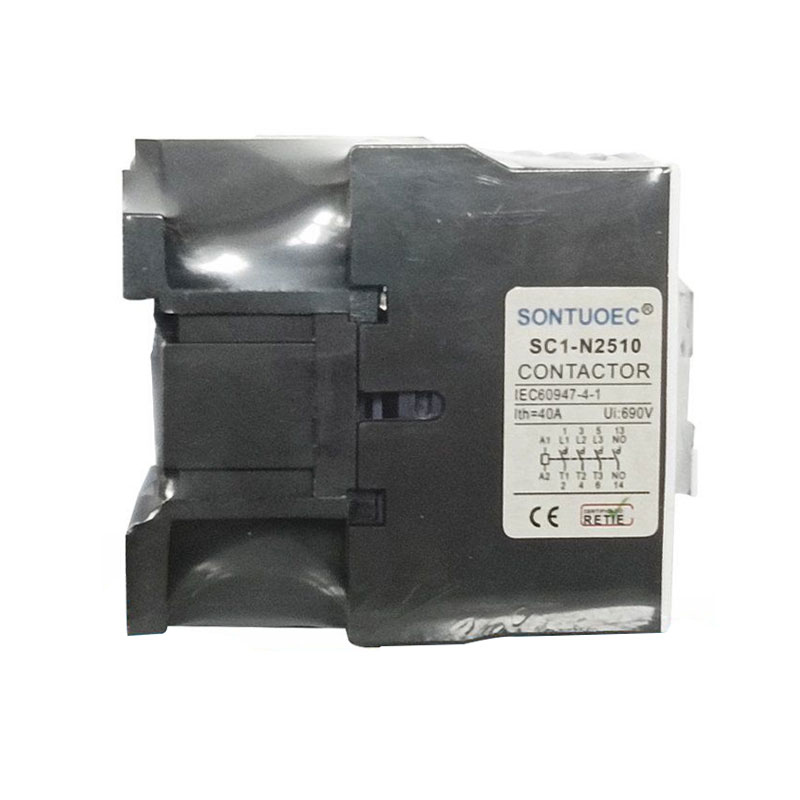

3 polių kintamosios srovės kontaktorius

3 polių kintamosios srovės kontaktorius yra kintamosios srovės kontaktorius su trimis nepriklausomais kontaktais (arba poliais), kurių kiekvienas valdo vieną trifazės maitinimo sistemos fazę. Pagrindinė jo funkcija – nuotoliniu būdu valdyti trifazių variklių ar kitų trifazių apkrovų paleidimą, stabdymą ir atbulinės eigos režimą. Valdydamas šių trijų kontaktų įjungimą ir išjungimą, jis gali realizuoti trifazės grandinės prijungimą ir atjungimą, taip valdydamas elektros apkrovos darbinę būseną.

Siųsti užklausą

Prekės aprašymas

Modelis	2 fazių kvadrato talpa								Nominali šildymo srovė 1-oji(A)
	Nominali galia (KW)				Nominali veikimo srovė (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Struktūra ir veikimo principas

Struktūra:

Elektromagnetinė sistema: apima tokius komponentus kaip ritės, šerdys ir kt., kurie naudojami magnetiniam srautui generuoti, kad būtų galima atidaryti ir uždaryti kontaktų sistemą.

Kontaktų sistema: įskaitant pagrindinį ir pagalbinį kontaktą. Pagrindinis kontaktas naudojamas didelės srovės perdavimui, o pagalbinis kontaktas naudojamas valdymo signalų perdavimui ir grįžtamajam ryšiui realizuoti.

Lanko gesinimo įtaisas: naudojamas gesinti lanką, susidarantį atjungus kontaktą, siekiant apsaugoti kontaktą nuo pažeidimų.

Korpusas: naudojamas vidinių komponentų apsaugai nuo išorinės aplinkos.

Darbo principas:

Kai ritė įjungiama, geležinė šerdis sukuria magnetizmą ir pritraukia kontaktinę sistemą, kad užsidarytų, todėl trifazė grandinė atsidaro.

Kai ritė išjungiama, geležinė šerdis praranda magnetizmą ir kontaktinė sistema atsiskiria veikiant spyruoklei, kad būtų atjungta trifazė grandinė.

Trečia, taikymas ir pasirinkimas

Programos:

3 polių kintamosios srovės kontaktorius plačiai naudojamas pramoninėje automatikoje, elektros energijos sistemoje ir pastatų automatikoje.

Jis gali būti naudojamas valdyti tokias operacijas kaip trifazių variklių paleidimas, stabdymas ir atbulinė eiga.

Jis taip pat gali būti naudojamas nuotoliniam valdymui ir elektros sistemos apsaugai.

Pasirinkimas:

Renkantis 3 polių kintamosios srovės kontaktorių, reikia atsižvelgti į tokius veiksnius kaip vardinė įtampa, vardinė srovė ir maitinimo sistemos apkrovos tipas.

Srovė turi būti didesnė už didžiausią apkrovos veikimo srovę arba jai lygi.

Vardinė įtampa turi būti pritaikyta prie maitinimo sistemos įtampos lygio.
