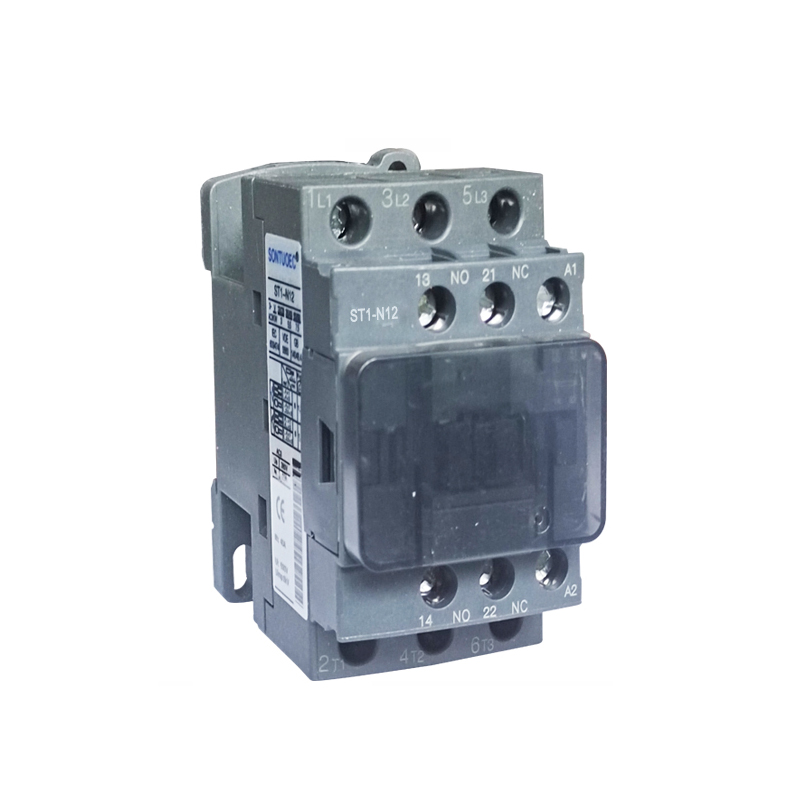

STC-D kintamosios srovės kontaktorius

STC-D kintamosios srovės kontaktorius yra elektrinis komponentas, naudojamas nuotoliniu būdu valdyti ir dažnai įjungti arba išjungti kintamosios srovės grandines. Jis daugiausia naudojamas elektros energijos sistemų grandinėms atidaryti ir valdyti bei variklių, apšvietimo ir kitų elektros apkrovų nuotoliniam valdymui pramoninėje automatikoje. Kintamosios srovės (AC) kontaktorius, t. y. STC-D kintamosios srovės kontaktorius, yra svarbi elektros valdymo įranga, atliekanti nepakeičiamą vaidmenį elektros energijos sistemų ir pramonės automatikos srityje.

Modelis:STC-D

Siųsti užklausą

Prekės aprašymas

Tipas		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Nominali darbinė srovė (A)	AC3	9	12	18	25	32	40	50	65	80	95
Nominali darbinė srovė (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standartinė 3 fazių galia varikliai 50/60Hz kategorijos AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Nominali šilumos srovė (A)		20	20	32	40	50	60	80	80	125	125
Elektros tarnavimo laikas	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektros tarnavimo laikas	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechaninis tarnavimo laikas (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Kontaktų skaičius	3P+NE					3P+NC+NE
Kontaktų skaičius	3P+NC					3P+NC+NE

Struktūra ir veikimo principas

Konstrukcija: STC-D kintamosios srovės kontaktorius daugiausia susideda iš elektromagnetinės sistemos (įskaitant geležinę šerdį, ritę ir trumpojo jungimo žiedą ir kt.), kontaktų sistemą (įskaitant pagrindinį kontaktą ir pagalbinį kontaktą) ir lanko gesinimo įtaisą.

Veikimo principas: Kai STC-D kintamosios srovės kontaktoriaus ritė yra įjungta, geležinė šerdis sukuria magnetinį lauką, kuris pritraukia armatūrą ir verčia veikti kontaktus, kad pagrindiniai kontaktai ir pagalbiniai kontaktai būtų uždaryti arba atjungti, taip valdant grandinės įjungimą ir išjungimą. Lanko gesinimo įtaisas naudojamas gesinti lanką, kai kontaktai yra atjungti, siekiant apsaugoti kontaktus nuo pažeidimų.

STC-D AC Contactor

Tipai ir charakteristikos

1. Tipai:

STC-D kintamosios srovės kontaktoriai gali būti suskirstyti į įvairius tipus pagal jų naudojimą ir veikimą, pavyzdžiui, pramoniniai kontaktoriai, pastatų ir buitiniai kontaktoriai. Įprasti modeliai apima CJ seriją (pvz., CJX2 seriją, CJ20 seriją, CJT1 seriją), taip pat ABB, Siemens, Schneider ir kitų prekės ženklų serijinius gaminius.

2. Savybės:

Patikimas darbas: STC-D kintamosios srovės kontaktoriai pasižymi dideliu darbo patikimumu ir stabilumu, gali atlaikyti dideles sroves ir įtampą.

Stabilus veikimas: jo kontaktų sistema pagaminta iš aukštos kokybės medžiagų, pasižyminčių geru elektros laidumu ir atsparumu aukštai temperatūrai.

Patogi priežiūra: STC-D kintamosios srovės kontaktoriai yra kompaktiškos struktūros, juos lengva montuoti ir prižiūrėti.

Taikymo scenarijai

STC-D kintamosios srovės kontaktoriai turi platų pritaikymo spektrą elektros energijos sistemose, pramoninėje automatikoje, pastatų ir buitinių elektros įrenginių srityse. Pavyzdžiui, maitinimo sistemoje jis gali būti naudojamas variklio paleidimui-sustabdymui ir krypties keitimui valdyti; pramoninėje automatikoje jis gali būti naudojamas įvairių elektros įrangos paleidimui-sustabdymui valdyti gamybos linijoje; pastate ir buitinėje elektros instaliacijoje jis gali būti naudojamas įrangos, tokios kaip apšvietimas ir oro kondicionavimas, įjungimui/išjungimui.
