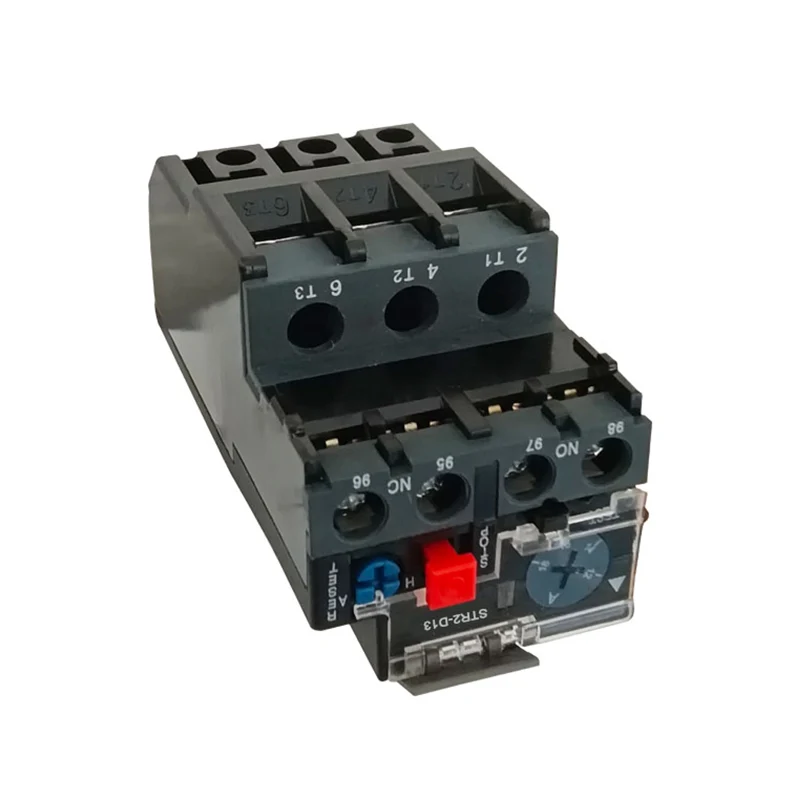

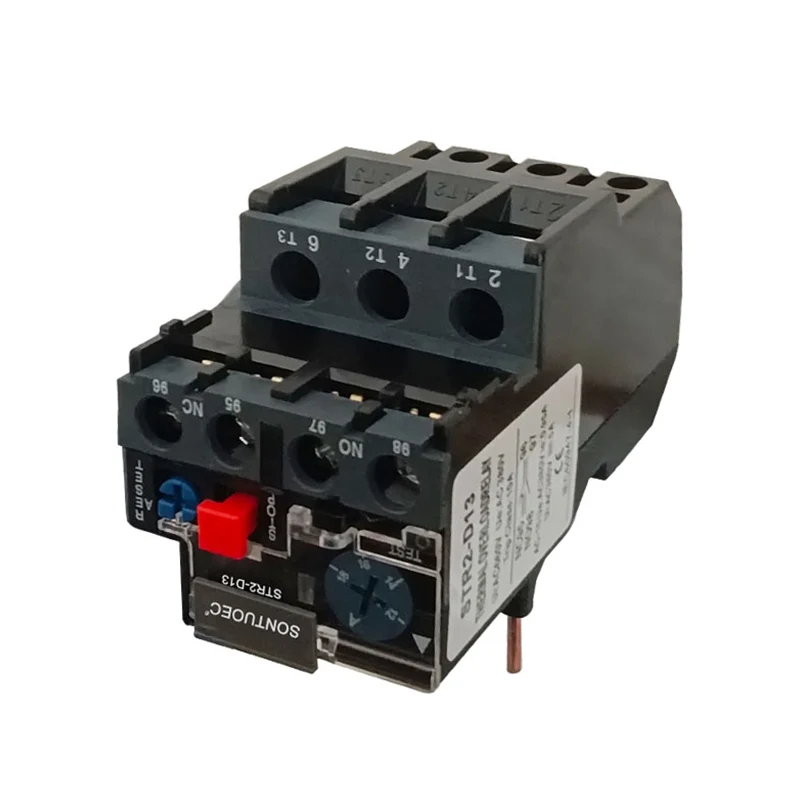

STR2-D13 šiluminė relė

Specifikacijos:

Pagrindiniai technologiniai parametrai

Kompozicija ir struktūra

STR2-D13 šiluminė relė daugiausia susideda iš kaitinimo elemento, bimetalinio, kontaktų ir perdavimo bei reguliavimo mechanizmo rinkinio. Tarp jų šildymo elementas yra atsparumo viela, turinti nedidelę pasipriešinimo vertę, kuri yra sujungta iš eilės pagrindinėje apsaugotos variklio grandinėje; Bimetalinis lapas pagamintas iš dviejų rūšių metalinių lakštų su skirtingais šiluminio išsiplėtimo koeficientais, apvirtus ir suspaudžiamas kartu, o kai elektros srovė praeina per kaitinimo elementą, bimetalinis lakštas bus sulenktas dėl šilumos.

Techniniai parametrai

Pagrindiniai STR2-D13 šiluminės relės techniniai parametrai apima vardinę įtampą, vardinę srovę, vardinį dažnį ir ištaisymo srovės diapazoną. Tarp jų įvertinta įtampa nurodo aukščiausią įtampos vertę, kurią STR2-D13 šiluminė relė gali veikti paprastai, paprastai 220 V, 380 V, 600 V ir kt.; Nominali srovė reiškia srovę per šiluminę STR2-D13 relę; Įvertintas dažnis paprastai suprojektuotas pagal 45-62Hz; Nominalios srovės diapazonas apibūdina ryšį tarp STR2-D13 šiluminės relės veikimo laiko ir srovės kvadrato, atvirkščiai proporcingo tam tikros srovės sąlygomis.

Veikimo charakteristikos

STR2-D13 šiluminės relės veikimo charakteristikos daugiausia priklauso nuo jos vidinio bimetalinio ir kaitinimo elemento. Kai variklis yra perkraunamas, apvijos srovė didėja, o srovė per STR2-D13 šiluminės relės elementą taip pat padidėja, todėl bimetalas pakils į aukštesnę temperatūrą ir didesniu mastu sulenkia, taip verčiant jungiamąjį strypą veikti ir atjungti valdymo grandinę. Po įjungus STR2-D13 šiluminę relę, bimetalui reikia aušinimo, kol ji gali būti atstatyta.

Vaidmuo ir taikymas

STR2-D13 šiluminės relės daugiausia naudojamos elektriniams varikliams apsaugoti nuo gedimų, tokių kaip perkrovos, fazės pertraukos ir nesubalansuoti trifazių maitinimo šaltiniai. Variklio grandinėse STR2-D13 šiluminės relės yra veiksmingiausios, kai naudojamos kartu su grandinių pertraukikliais, turinčiais apsaugą nuo trumpojo jungimo. Be to, STR2-D13 šiluminės relės taip pat gali būti naudojamos kitos elektros įrangos ar elektros grandinių apsaugai.

Atsargumo priemonės atrankai ir naudojimui

Renkantis STR2-D13 šilumines reles, reikia išsamiai atsižvelgti atsižvelgiant į vardinę variklio srovę, darbo aplinką, pradinę srovę, apkrovos pobūdį ir kitus veiksnius. STR2-D13 šiluminė relė turėtų būti montuojama sausoje, vėdinamoje, ne korozinėje dujų aplinkoje ir įsitikinkite, kad jos laidai yra teisingi ir tvirti.

Naudojant, kad turėtų būti reguliariai tikrinama STR2-D13 šiluminės relės darbinė būklė, kad būtų užtikrintas įprastas jo veikimas ir saugumas. Jei variklio perkrova yra sugedusi, kad būtų galima lengvai išvengti variklio paleidimo, STR2-D13 šiluminė relė turėtų būti atkurta rankiniu būdu.
