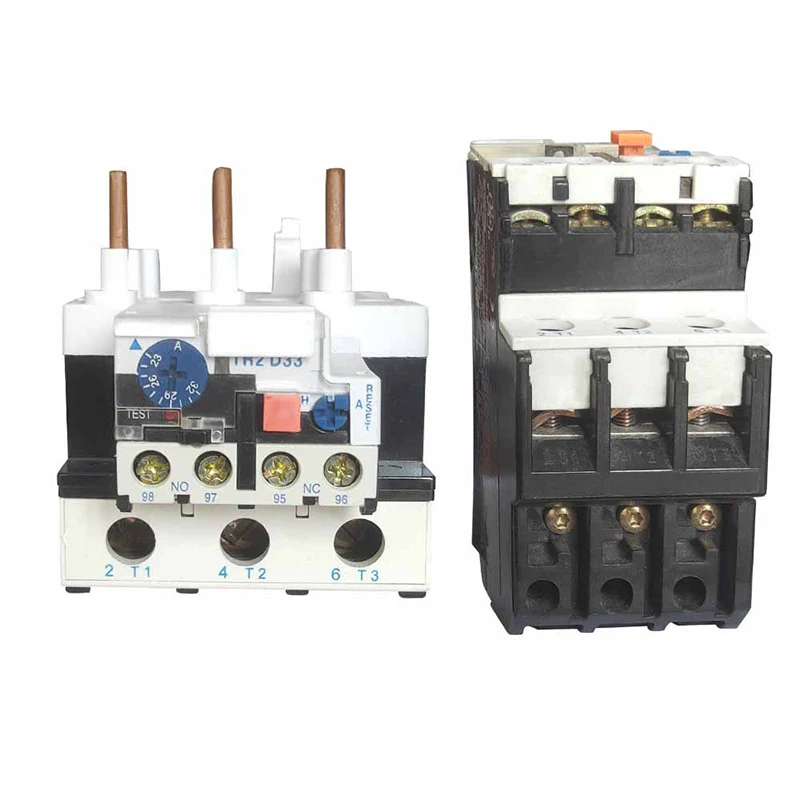

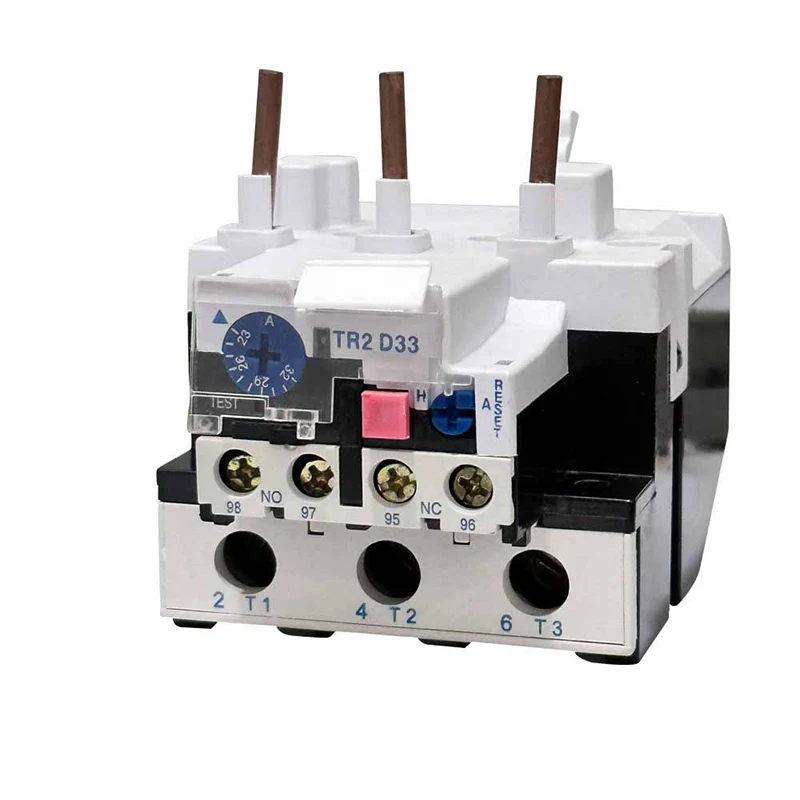

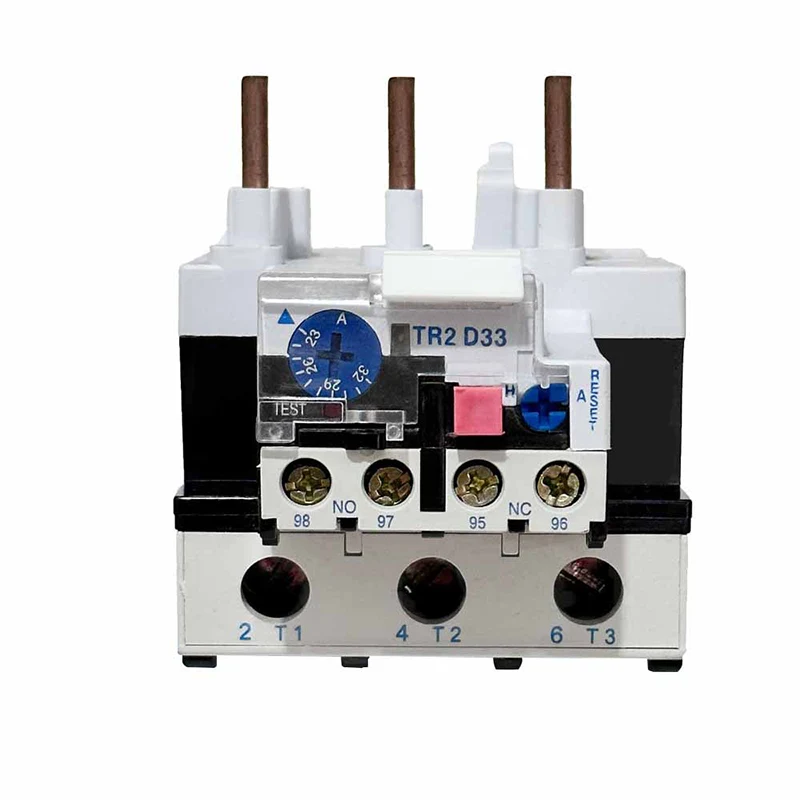

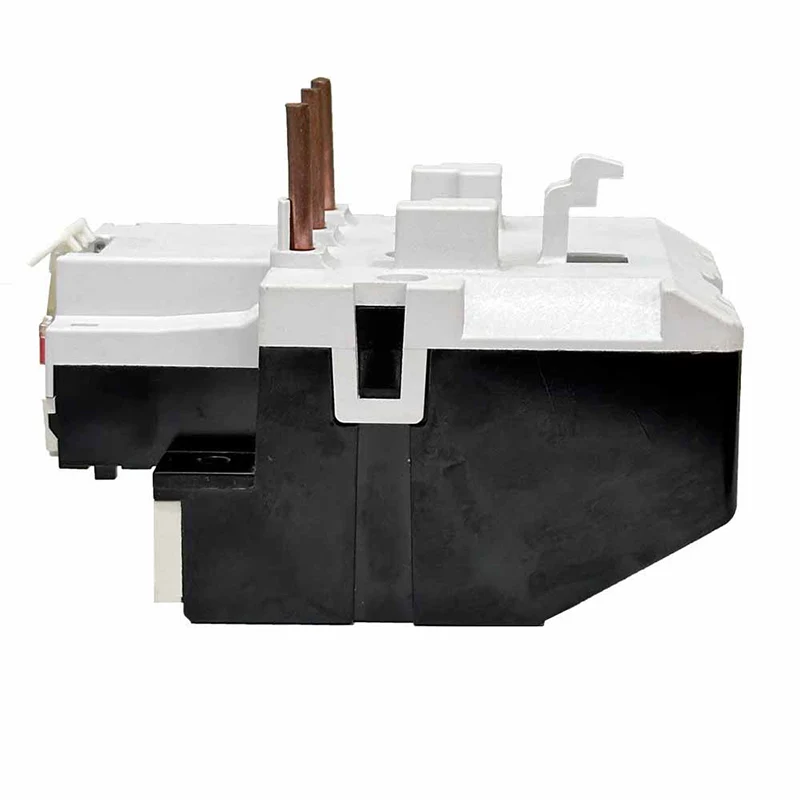

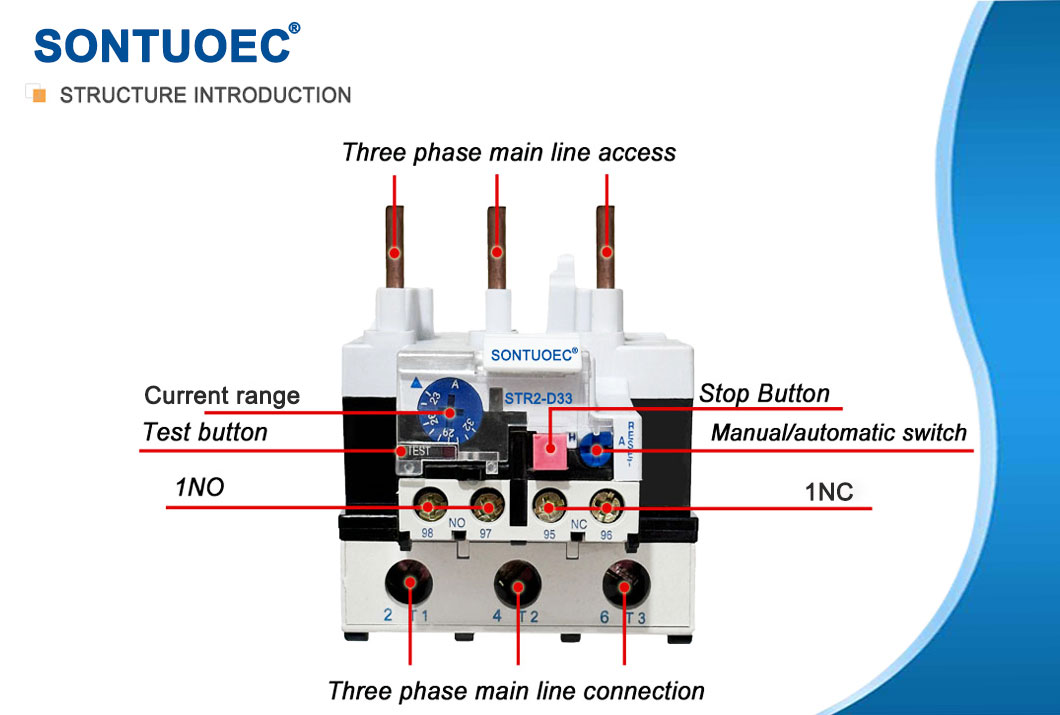

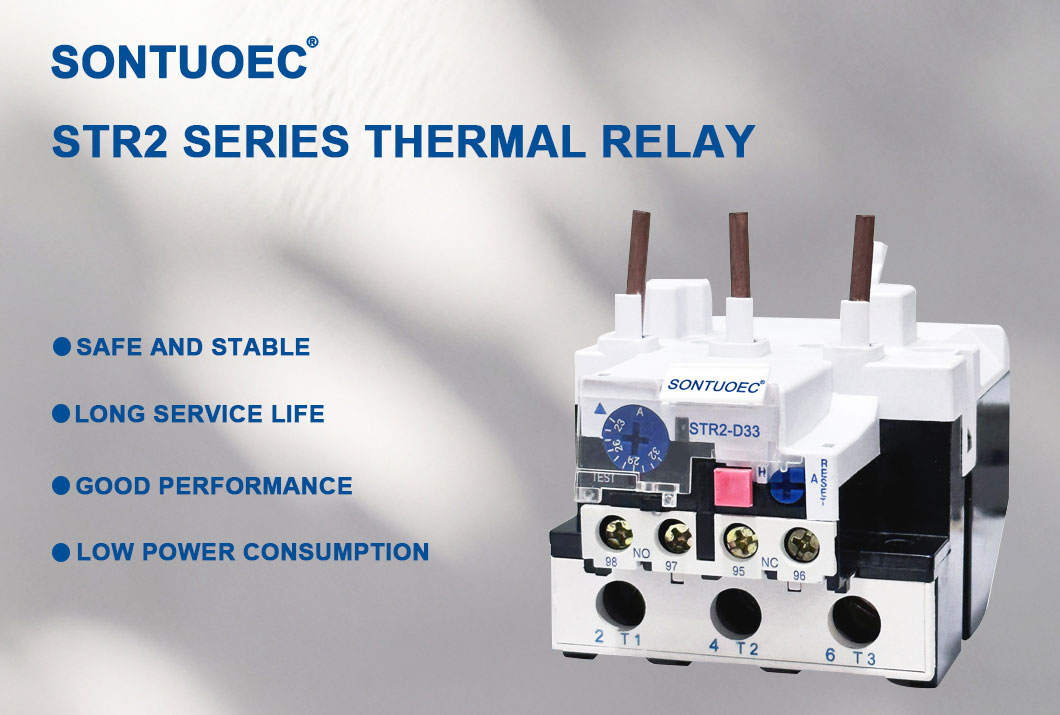

STR2-D33 Šilumos perkrovos relė

STR2-D33 šiluminės perkrovos relės veikia pagal elektros srovės šiluminio poveikio principą. Kai variklis yra perkraunamas, jo srovė padidėja, todėl šiluminės perkrovos relės viduje kaitinant. Ši šiluma perkeliama į bimetalį, kuris yra pagamintas iš dviejų metalų, turinčių skirtingus šiluminio išsiplėtimo koeficientus, todėl kaitinant jis pasilenkia. Kai lenkimas pasiekia tam tikrą tašką, jis suaktyvina mechaninį prietaisą, paprastai kontaktą, kuris atjungia variklio maitinimo šaltinį ir taip apsaugo jį nuo pažeidimo.

Siųsti užklausą

Prekės aprašymas

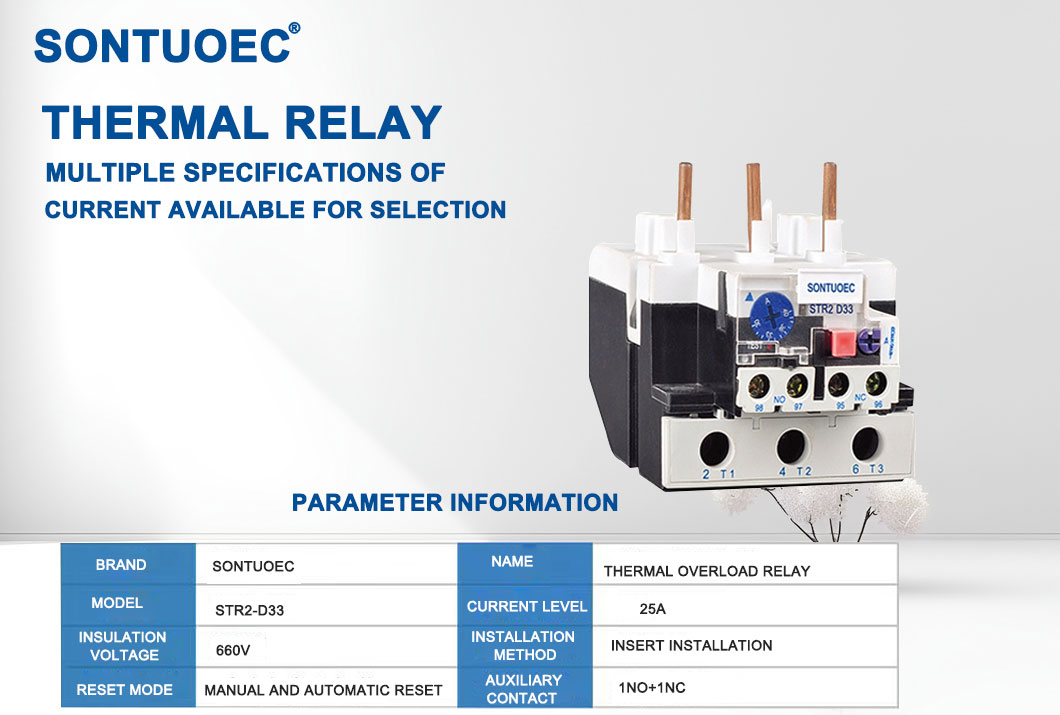

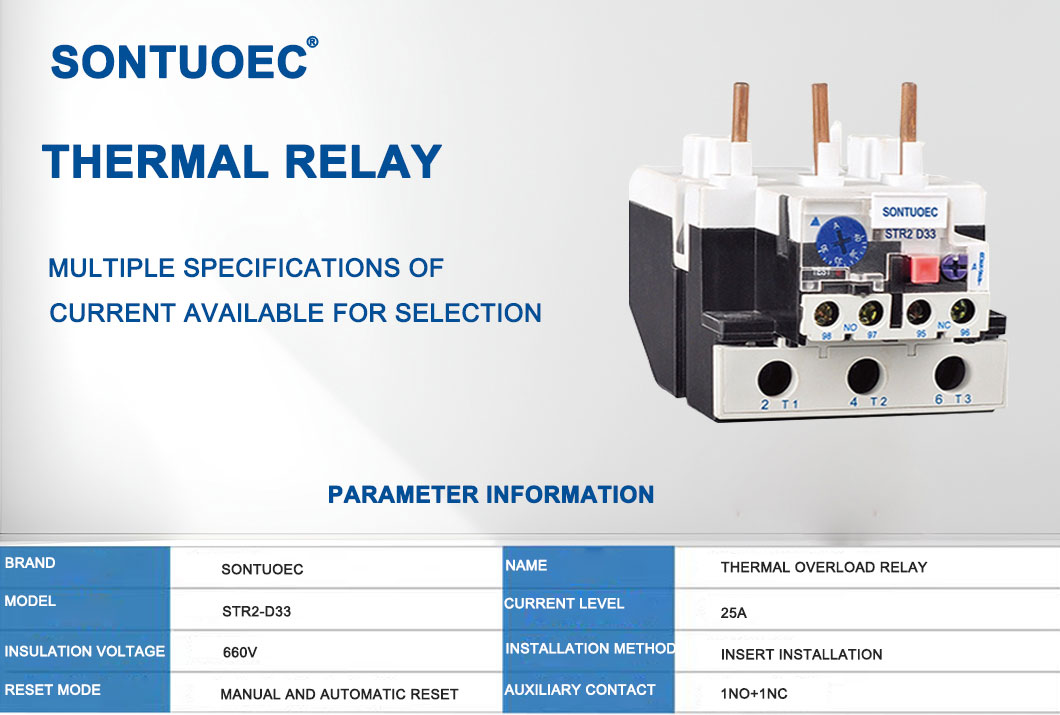

Specifikacijos:

Produktas Vardas	Šilumos perkrovos relė
Modelis	ST2-D33
Medžiaga	Plastikiniai, elektroniniai komponentai
Šiluminis Susisiekite	1NO+1NC
Šiluminis RELIATINĖ SUDERTAS	23A-93A	Pls atkreipkite dėmesį į srovę diapazonas

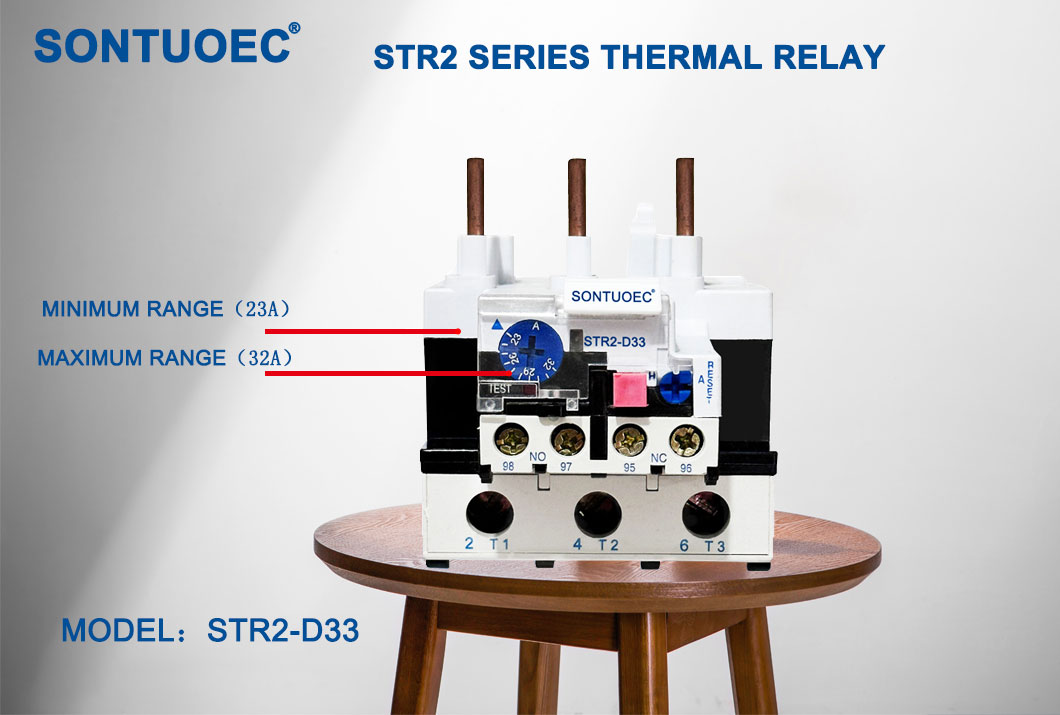

Str2-93	Reguliuojamas dabartinis diapazonas (A) Nustatymo diapazonas	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Dažnis	660 V.
KLAUSIMO KLASĖ	50/60Hz
Spalva	Kaip parodyta paveikslėlis

Pagrindiniai technologiniai parametrai

Modelis	Įvertinta srovė	Ne.	Nustatymo diapazonas (A)	Kontaktoriui
Str2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	STR2-32
		2353	30 ～ 40	STR2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Pagrindinės funkcijos

Apsauga nuo perkrovos: Kai variklio apkrova viršija jo vardinę vertę, šiluminė perkrovos relė nutrauks maitinimo šaltinį, kad variklis nepatektų perkaiti ir pažeistų.

Apsauga nuo perkaitimo: jei variklis dėl tam tikrų priežasčių perkaista (pvz., Aukšta aplinkos temperatūra ar blogas šilumos išsklaidymas), šiluminė perkrovos relė taip pat nutrauks maitinimo šaltinį.

Indikacijos funkcija: Daugelis šiluminių perkrovos relių turi indikacijos funkciją, kuri signalizuoja arba keičia būseną, kai variklis yra perkraunamas arba perkaistas, kad operatorius galėtų laiku rasti ir imtis priemonių.

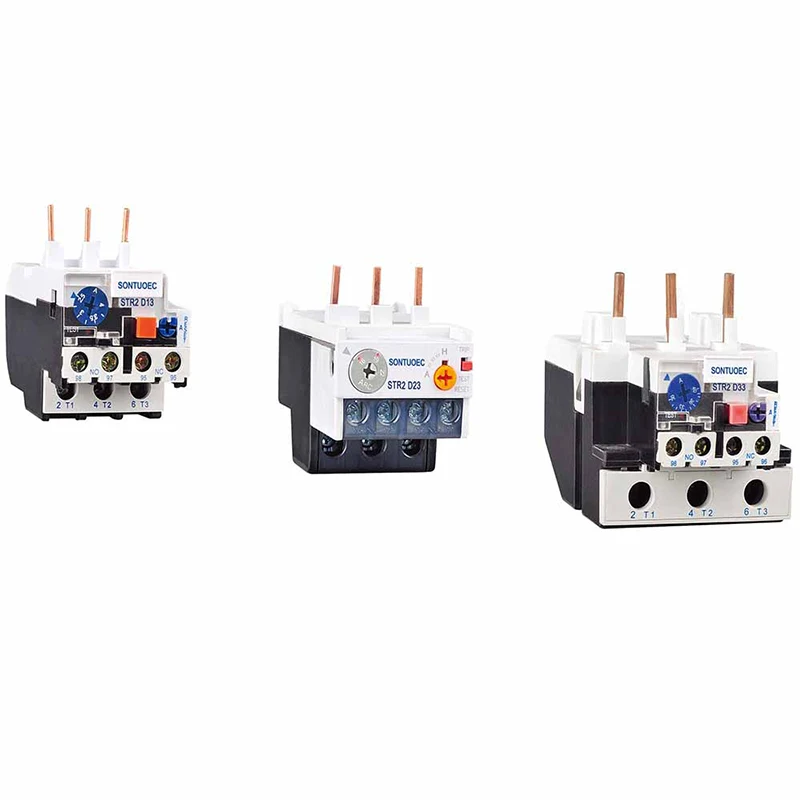

Automatinės relės Str2-D šiluminės perkrovos relės serijos gali būti naudojamos 50/60 Hz, vardinės izoliacijos įtampos 660 V, įvertintos srovės 0,1–93A grandinėje, skirtos fazės pertraukai apsaugoti, kai elektrinis variklis yra perkrovos, relės turi skirtingą mechanizmą, o temperatūros kompensacija gali būti sujungta su ST1 serijos centriniu kontaktu. 60947-1.

Taikymo scenarijai

Šilumos perkrovos relės yra plačiai naudojamos įvairiose pramoninėse ir komercinėse aplinkose, ypač įrangoje, kuriai reikalingi elektriniai variklių pavaros. Pvz., Jie naudojami siurbliuose, kompresoriuose, ventiliatoriuose, konvejeriuose ir daugybėje kitos mechaninės įrangos, kad būtų užtikrinta, jog tokią įrangą galima saugiai uždaryti perkrovos ar perkaitimo būklės atveju.

Pasirinkimas ir diegimas

Renkantis šiluminės perkrovos relę, reikia atsižvelgti į tokius veiksnius kaip variklio galios įvertinimas, veikimo aplinka ir apkrovos charakteristikos. Taip pat būtina užtikrinti, kad šiluminės perkrovos relės vardinė srovė atitiktų vardinę variklio srovę ir kad ji turi tinkamas perkrovos ir perkaitimo apsaugos charakteristikas.

Įdiegę šiluminės perkrovos relę, turite laikytis gamintojo gairių ir įsitikinti, kad ji tinkamai prijungta prie variklio galios ir valdymo grandinių. Be to, reikia reguliariai tikrinti ir prižiūrėti šiluminės perkrovos reles, kad būtų užtikrintas tinkamas eksploatavimo ir ilgo aptarnavimo tarnavimo laikas.
