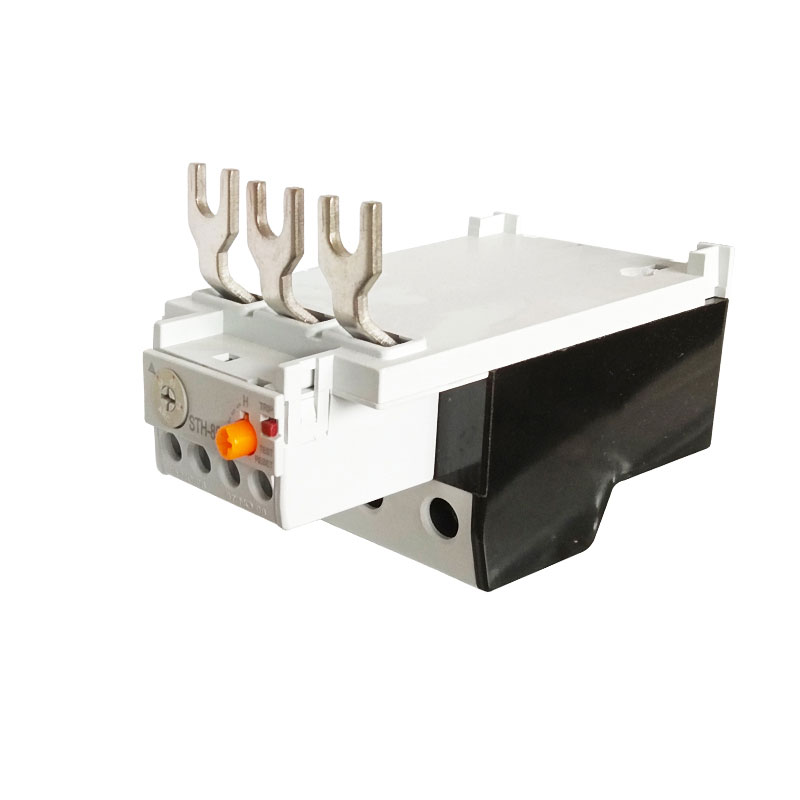

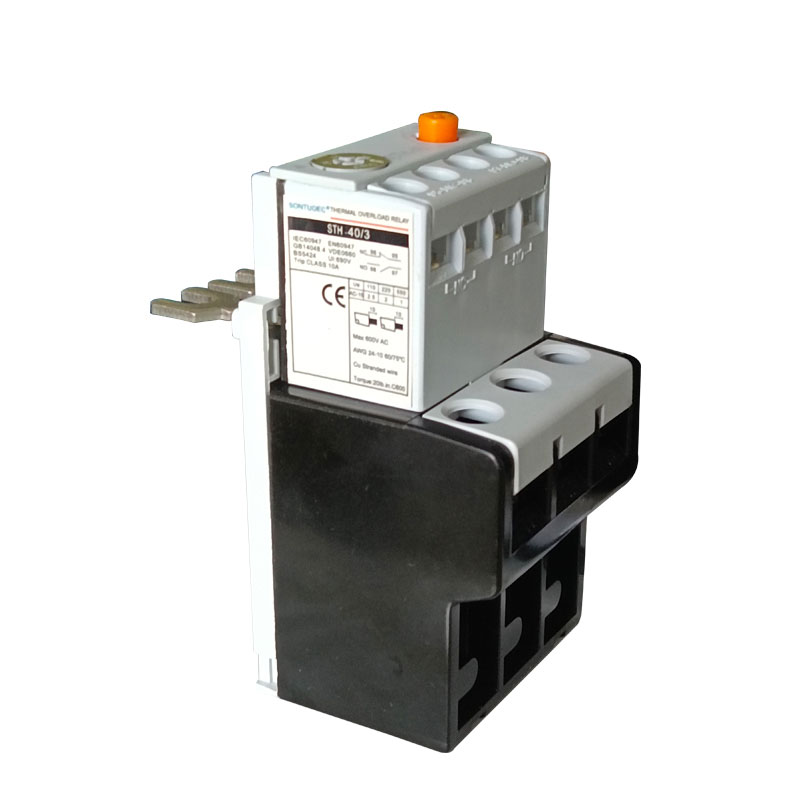

STH-40 serijos šiluminės perkrovos relė

„STH-40“ serijos šiluminės perkrovos relė yra tinkama AC 50/60 Hz, vardinės veikimo įtampa iki 660 V, grandinei. Ir tai gali suvokti kintamosios srovės variklio perkrovos ir fazių nesėkmės apsaugos funkciją. Šis produktas atitinka GB14048.4, IEC60947-4-1 standartą.

Modelis:STH-40

Siųsti užklausą

Prekės aprašymas

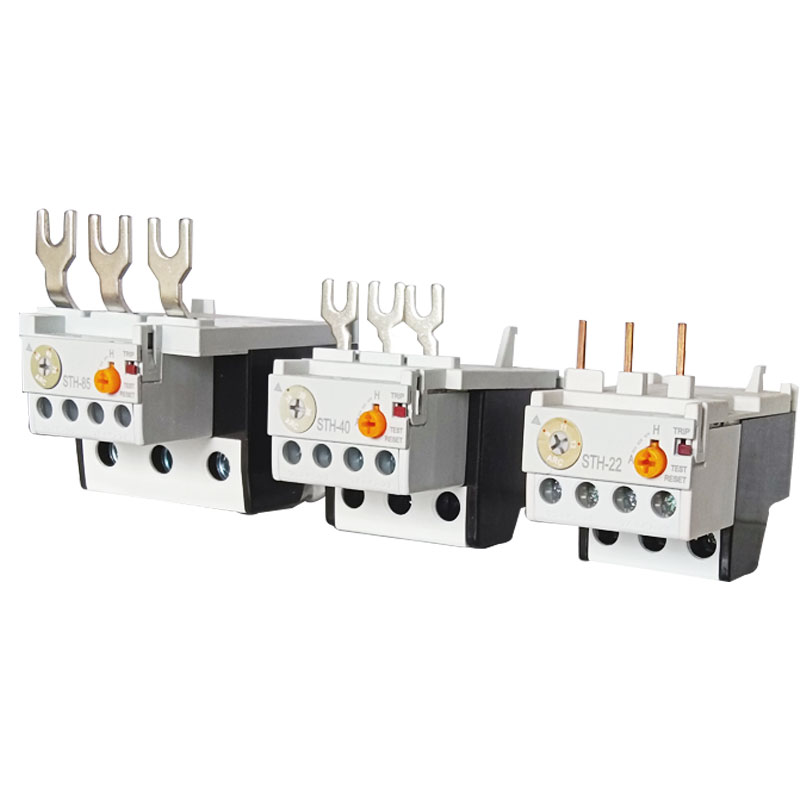

Pagrindinis techninis parametras:

Modelis	Dabartinis	Tinka kontaktoriai
STH-22/3	0,4–63a	GMC-9 ~ 22
STH-22/3	0,63–1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2,5–4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18–26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65A	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Pagrindinės funkcijos

Variklio apsauga: Pagrindinė šiluminės perkrovos relės funkcija yra užkirsti kelią variklio pažeidimui dėl perkrovos. Kai variklis bus perkrautas, šiluminės perkrovos relė laiku nutrauks maitinimo šaltinį, kad variklis nesudegtų dėl perkaitimo.

Elektros linijų apsauga: Be variklio apsaugos, šiluminė perkrovos relė taip pat gali apsaugoti elektros linijas. Kai variklis bus perkrautas, jo srovė padidės, o tai gali sukelti elektros linijų perkaitimą ir tirpimą. Nustatant srovės pasikeitimą, šiluminė perkrovos relė nustato, ar elektros energijos linija yra perkrauta, ir prireikus nutraukia maitinimo šaltinį.

Pagerinkite maitinimo sistemos saugumą: Šilumos perkrovos relė gali efektyviai užkirsti kelią variklio ir elektros linijos pažeidimui, taip sumažinant energijos sistemos gedimo greitį ir pagerinant energijos sistemos saugumą.

Operacijos principas

Šilumos perkrovos relės veikimo principas daugiausia grindžiamas dabartiniu šiluminiu efektu ir bimetalo temperatūros jutimo savybėmis. Kai variklyje įvyksta perkrova, srovė didėja, todėl šiluminės perkrovos relės kaitinimo elemente sukuriama daugiau šilumos. Ši šiluma perkeliama į bimetalį, kuris pasilenkia kaitinamas, nes jis pagamintas iš dviejų lydinių, turinčių didelius linijinio išsiplėtimo koeficientų skirtumus. Kai tam tikru mastu bimetalinė pasilenkia, jis suaktyvins elektromagnetinę ritę, kuri turi būti įjungta, o tai savo ruožtu paskatins kontaktus, kad veiktų ir nutrauktų variklio maitinimo šaltinį.

Taikymo sritis

Šilumos perkrovos relė paprastai naudojama grandinėse su AC 50Hz, vardine izoliacijos įtampa 660 V ir srovė 0,1 ~ 630A ir daugiausia naudojama perkrovos ir fazių lūžio apsaugai nuo trijų fazių kintamosios srovės variklių. Jis taip pat gali būti naudojamas starteriui formuoti su pritaikytu kintamosios srovės kontaktoriumi, kad būtų užtikrinta išsami variklio apsauga.

Produkto savybės

Paprasta struktūra: Ši šiluminės perkrovos relė paprastai priima gana paprastą konstrukcinį konstrukciją, todėl ją lengva įdiegti ir naudoti.

Visiškai pritaikytas: be pagrindinės apsaugos nuo perkrovos funkcijos, jis taip pat turi fazių lūžio apsaugos ir temperatūros kompensacijos funkcijas.

Mažos išlaidos: Palyginti su kitais variklinių apsaugos įrenginiais, šiluminės perkrovos relės kaina yra palyginti maža, o tai sumažina vartotojų pirkimo sąnaudas.

Stabilus veikimo našumas: kadangi jis priima bimetalą kaip jautrų elementą, jo veikimo našumas yra stabilus ir patikimas.

STH-40 Series Thermal Overload Relay
