STE-125 izoliatoriaus jungiklis

„STI-125“ izoliatoriaus jungiklis yra specialiai suprojektuoti jungikliai, naudojami elektros sistemoms išskirti, suskirstyti ar sujungti grandines. Paprastai jis neturi galimybės sulaužyti apkrovos srovių, tačiau gali saugiai padalyti ir uždaryti grandines ten, kur nėra apkrovos ar labai mažai srovės. Pagrindinė atjungimo jungiklio funkcija yra suteikti matomą atjungimo tašką, siekiant užtikrinti, kad personalas galėtų saugiai patekti į elektros įrangą, kai ji bus aptarnaujama ar tikrinama.

Modelis:STIS-125

Siųsti užklausą

Prekės aprašymas

Produkto pavadinimas	STE-125 izoliatoriaus jungiklis
Stulpas	1p 2p 3p 4p
Įvertinta Dabartinis	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Įvertinta Įtampa	1p: AC230V 2p, 3p.4p: AC400V
Izoliacijos įtampa Ui	690v
Įvertinta Impulsas atlaiko įtampą (1,2/50) UIMP	6KV
Įvertinta trumpai grandinė atlaiko dabartinį ICW	12le/1s
Įvertinta trumpai Grandinės gamybos talpa ICM	20le/0,1s
Įvertintas gaminimas ir lūžio gebėjimas	3ie, 1,05ue, cosφ = 0,8
Naudokite kategoriją	AC-21B, AC-22A
Elektrinė Gyvenimas	1500
Mechaninis Gyvenimas	8500
Tarša Laipsnis	3
Saugojimas Temperatūra	-35ºC ~ +70ºC
Instaliacija Aukštis	<2000m
Maksimalus Laidų talpa (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maksimalus Apribokite sukimo momentą	2.0 (20A ~ 63A) 3.5 (80a ~ 125a)

Struktūra ir savybės

1. struktūra:

STE-125 izoliatoriaus jungiklis yra įvairių konfigūracijų, tačiau paprastai apima fiksuotą kontaktą ir kilnojamąjį kontaktą. Veikimo mechanizmu (pvz., Rankenėle, varikliu ir kt.), Kontaktą galima perkelti į atidarymą arba uždaryti grandinę.

2. Features:

Aukštos izoliacinės savybės: Komponentai, tokie kaip kontaktai, izoliatoriai ir atjungimo jungiklių korpusai, paprastai gaminami iš labai izoliacinių medžiagų, kad būtų užtikrinta, jog atsparumas izoliacijai tarp grandinės ir žemės yra pakankamai aukštai atjungtoje būsenoje.

Akivaizdus atjungimo taškas: Kai „STE-125“ serijos izoliatoriaus jungiklis yra atjungtoje būsenoje, atotrūkis tarp jo kontaktų yra pakankamai didelis, kad būtų akivaizdus atjungimo taškas, todėl darbuotojams lengva atpažinti grandinės būklę.

Lengva eksploatacija: Serijos atjungikliai paprastai suprojektuojami naudojant lengvai veikiantį mechanizmą, leidžiantį personalui lengvai atidaryti ar uždaryti grandinę.

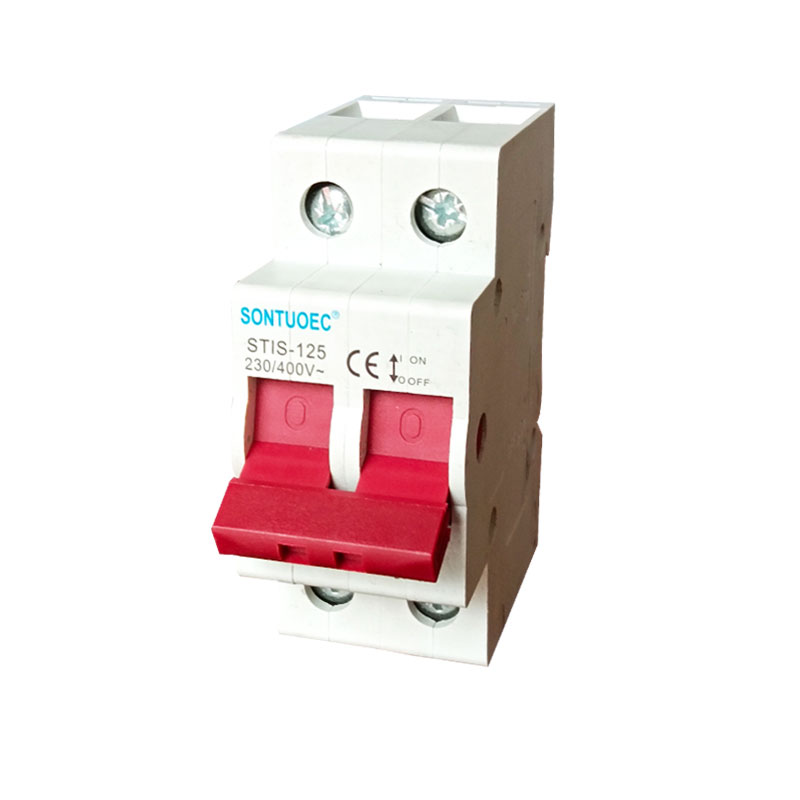

STIS-125 Isolator Switch

Taikymo scenarijai

Serijos atjungikliai yra plačiai naudojami įvairiose elektrinėse sistemose, įskaitant, bet tuo neapsiribojant: maitinimo sistemą: elektrinėse, pastotėse ir kitose elektros sistemose, serijos atjungikliai naudojami segmentų ar prijungimo ar prijungimo aukštos įtampos grandinėms. Atjungimo jungikliai paprastai yra įdiegti paskirstymo dėžutėje, naudojamas valdyti grandinės išjungimą.

Atsargumo priemonės atrankai ir naudojimui

1.selekcija:

Pasirinkdami „STI-125“ serijos izoliatoriaus jungiklį, turite atsižvelgti į vardinę grandinės įtampą ir vardinę srovę, naudojimo aplinką (pvz., Vidaus, lauko, atsparių sprogimui ir kt.), Taip pat veikimo režimą (pvz., Rankinį, motorizuotą ir kt.) Ir kitus veiksnius.

2.Pastaikymas naudojimui:

Prieš pradėdami atjungti jungiklį, įsitikinkite, kad grandinė yra atjungta arba esant be apkrovos.

Veikimo metu stebėkite atitinkamus elektros saugos taisykles ir darbo procedūras.

Reguliariai apžiūrėkite ir palaikykite atjungimo jungiklį, kad užtikrintumėte jo normalų veikimą ir saugumą.
