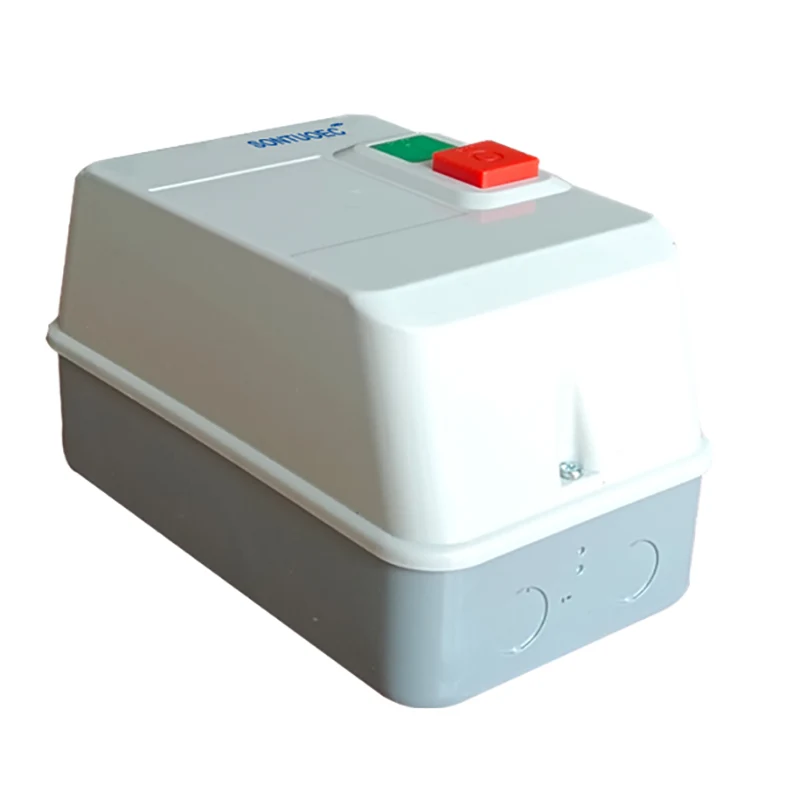

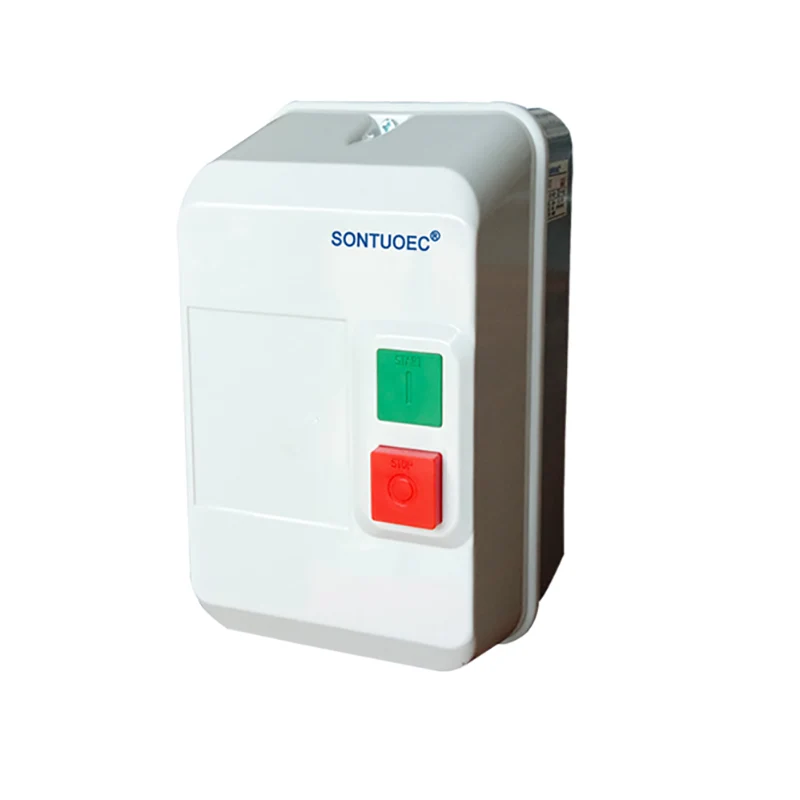

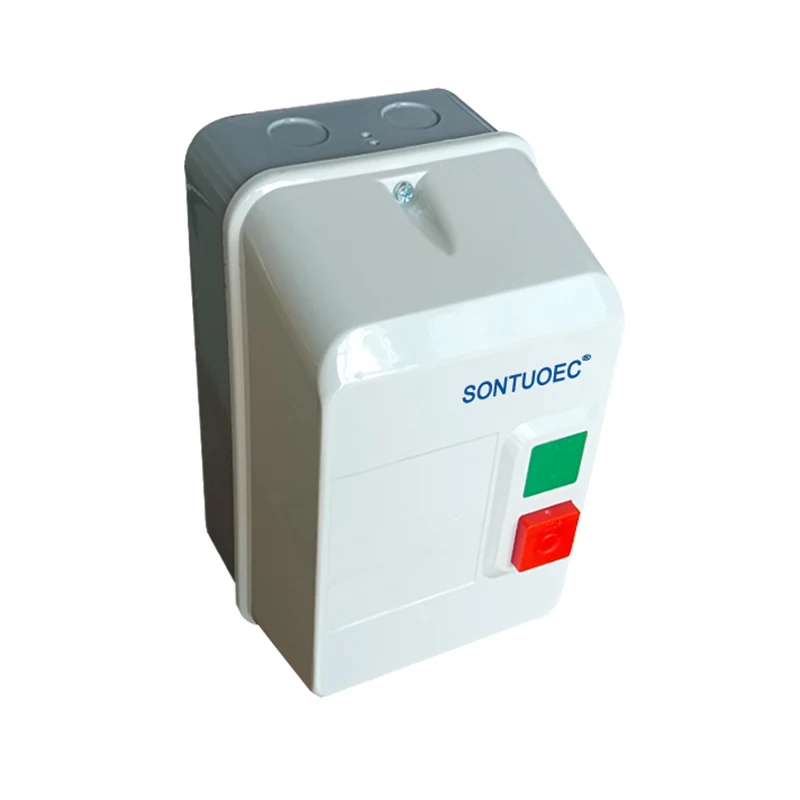

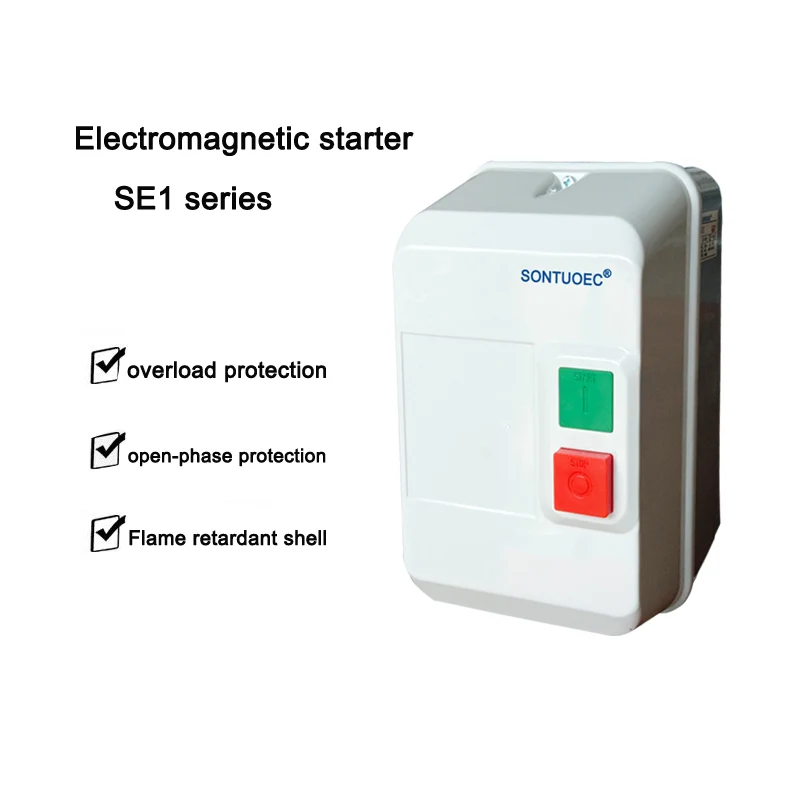

Magnetinis starteris (DOL)

Magnetinis starteris (DOL) Variklis, t. Y. Magnetinis jungiklis, naudojamas variklio (arba variklio) paleidimui ir sustabdymui valdyti. Magnetiniai jungikliai čia vaidina pagrindinį vaidmenį, kontroliuojant grandinės įjungimą pagal išorinio magnetinio lauko pokyčius, taip realizuodami variklio valdymą.

Siųsti užklausą

Prekės aprašymas

Specifikacijos

Produkto režimas Nr. „SpecificAtiol“	SLE1-09 ir 12	Dvigubas suvystytame, apsaugotame Tolp429 (3) arba, F659 (4)
Gaubtas	SLE1-18 ir 25	Dvigubas suteptas, apsaugotas TOLP427 (3) arba, F5577 (4)
	SLE1-32 ir 95	Matal, LP65 iki 559
Valdymas (2 mygtukai gaubto viršelis)	SLE1-32 ir 95	1 žalios paleidimo mygtukas „1“, 1red stop/teset, bet „o“
Jungtys	SLE1-32 ir 95	„Electricol Power“ ir „Control“ reciklo jungtys

Pagrindiniai techniniai parametrai:

Tipas		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) REDED POWER (AC-3) IEC60947-4	220 V.	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) REDED POWER (AC-3) IEC60947-4	380v	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
RENTRED srovė (AC-3) GB14048.4	220 V.	9	12	15	21	26	36	52	63	75	86
RENTRED srovė (AC-3) GB14048.4	380v	9	12	16	21	25	37	43	59	72	85
REDED šildymo srovė (A)			25	32	40	50	60	80		125
RETUOTAS UŽSAKYTAS VOLAGE (V) 660
Pagalbinis kontaktas AC-15	Susisiekite	standartas	1no				1NO+1NC
	REDER SURENDIS (A)	220 V.	1.6
	REDER SURENDIS (A)	380v	0.95
„Suitabie“ šiluminės relės		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Aptvaro reitingas		LP65

Operacijos principas

Magnetinio jungiklio starterio variklio veikimo principas daugiausia grindžiamas magnetinio lauko įtaka ir nuolatinės srovės variklio veikimo principu. Kai išorinis magnetinis laukas priartėja prie magnetinio jungiklio, jis suaktyvina magnetinio jutimo elementą (pvz., Nendrę) jungiklio viduje, todėl jis uždaro ar sulaužo kontaktus, taip kontroliuodamas grandinės angą ir uždarymą. Kai grandinė uždaryta, srovė teka per variklį, todėl ji pradeda suktis. Kita vertus, nuolatinės srovės varikliai veikia principu, kad energingas laidininkas juda magnetiniame lauke veikdamas elektromagnetinės jėgos.

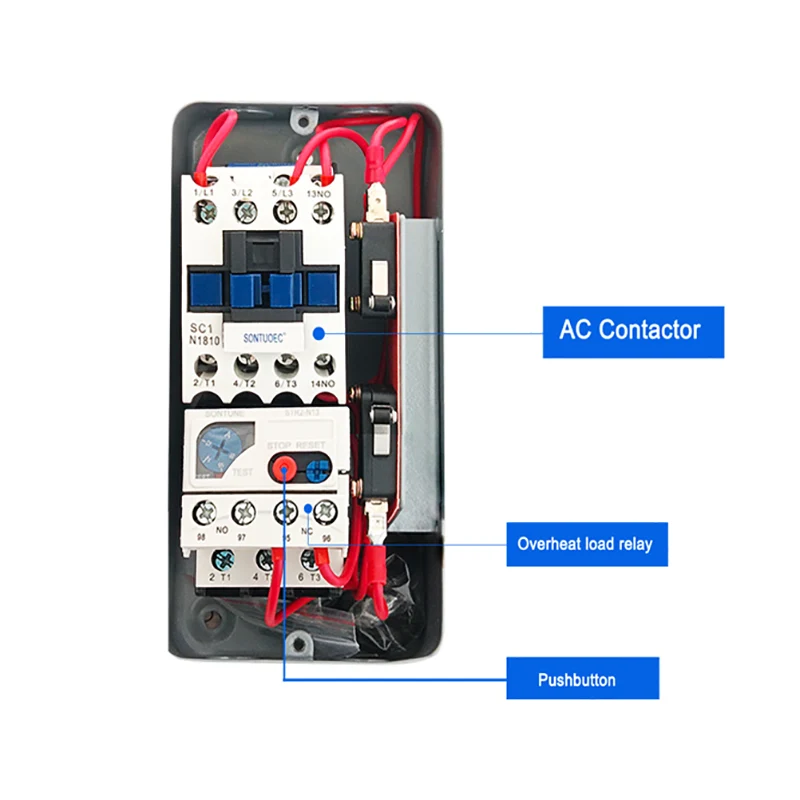

Pagrindiniai komponentai

Magnetinis jungiklis: Paprastai susideda iš magnetinio jutimo elemento ir trigerio įtaiso, naudojamas aptikti išorinius magnetinius laukus ir valdyti grandinės įjungimą/išjungimą.

Elektrinis variklis: įtaisas, kuris elektrinę energiją paverčia mechanine energija ir sukdami varo įvairius prietaisus.

Valdymo grandinė: naudojama norint gauti išorinius signalus ir valdyti magnetinio jungiklio ir variklio darbinę būklę pagal signalus.
