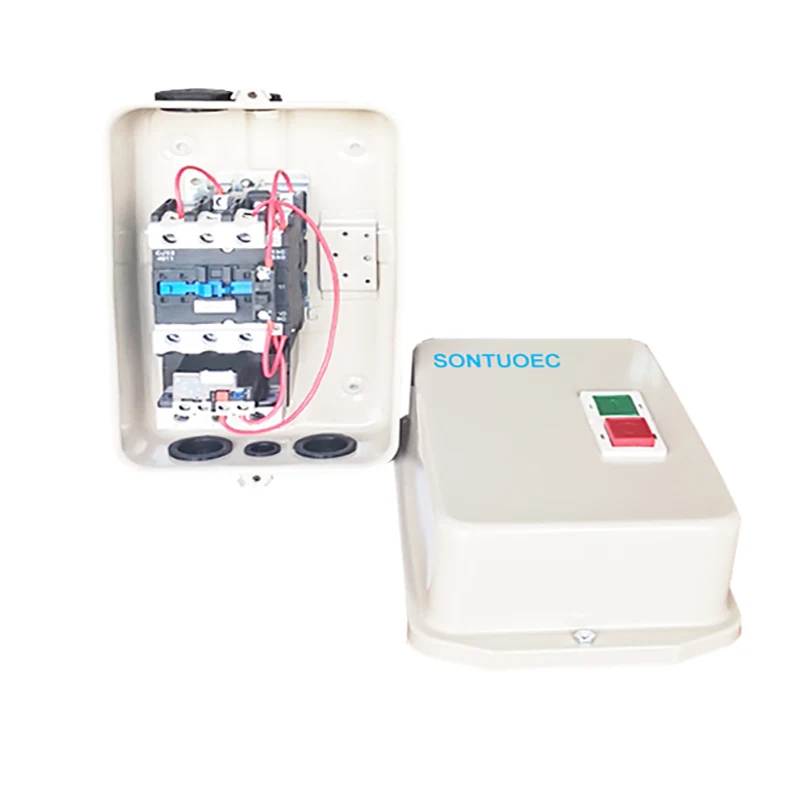

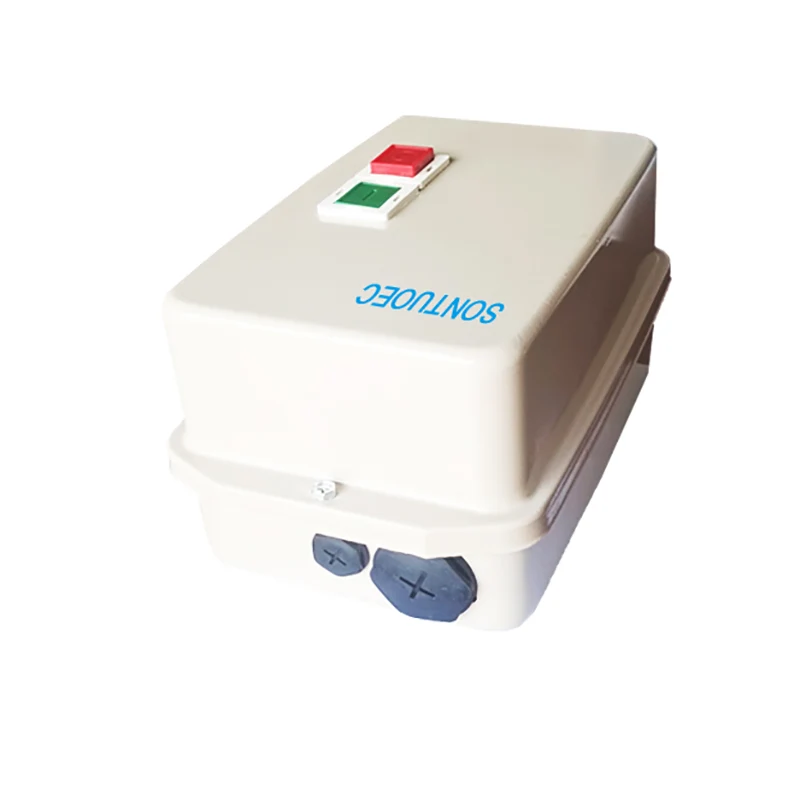

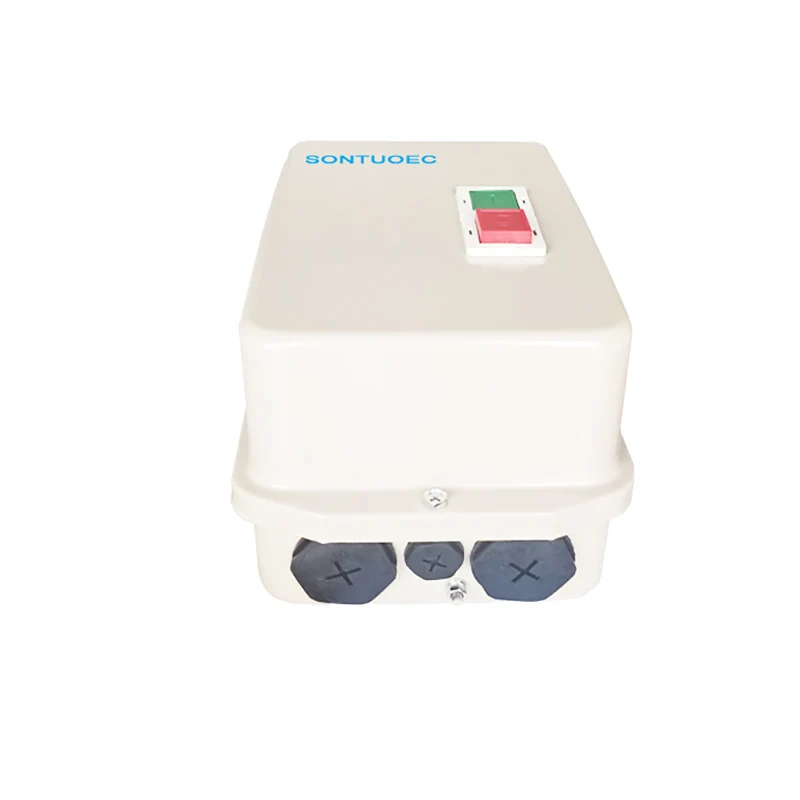

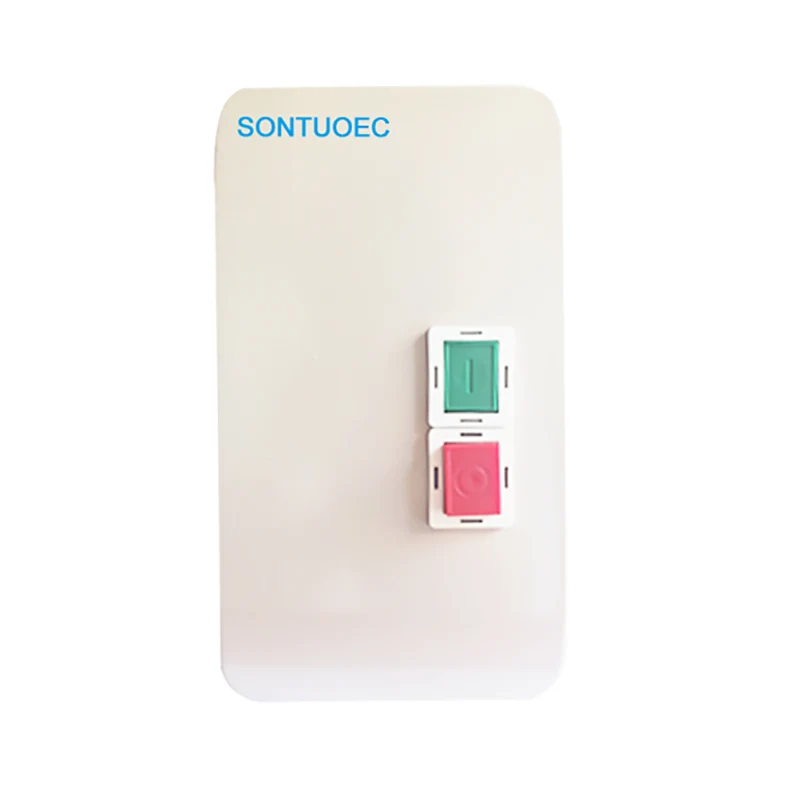

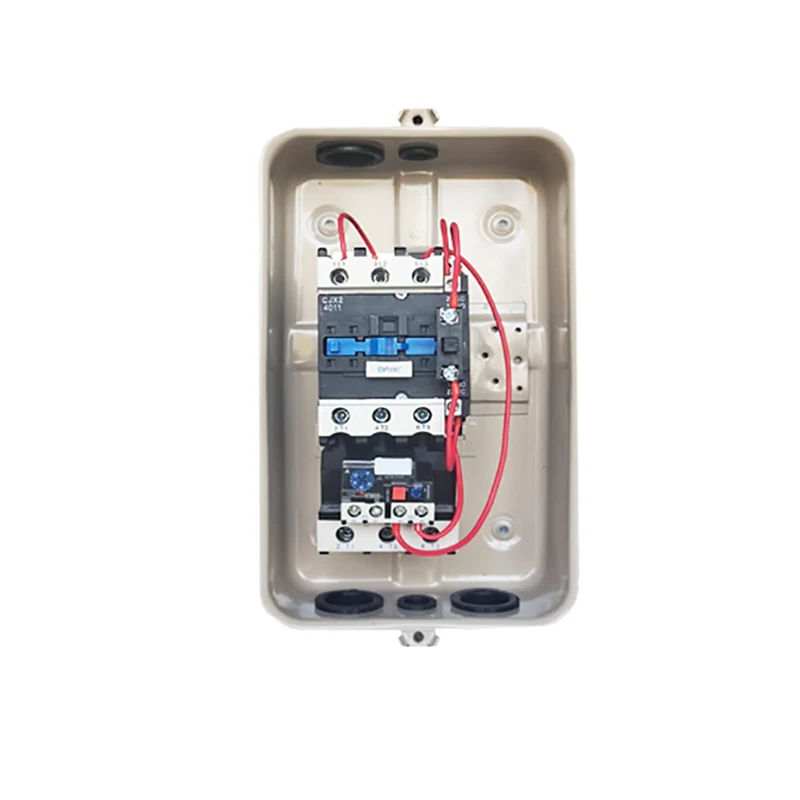

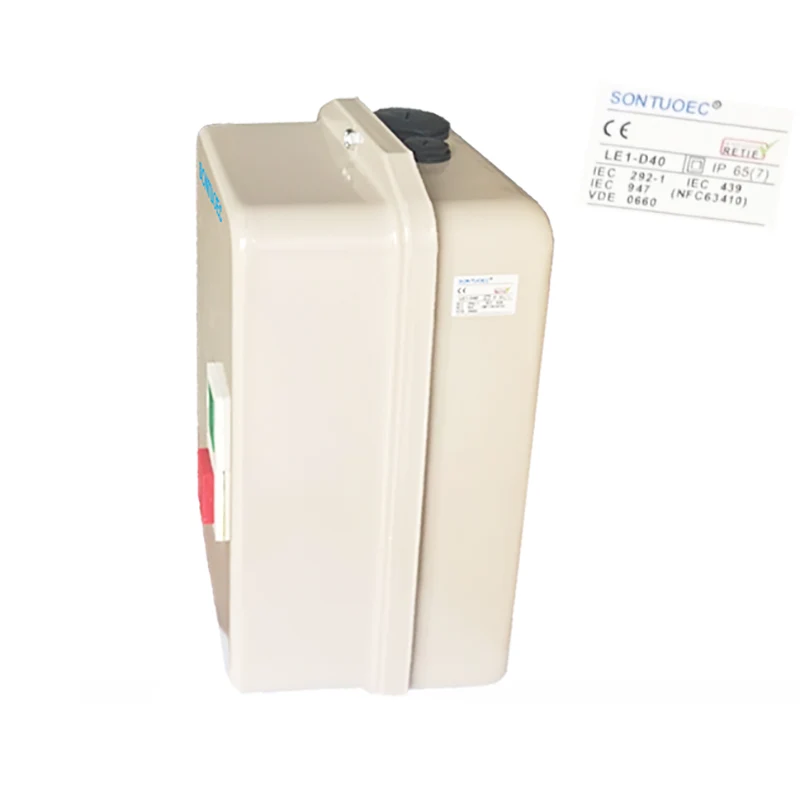

LE1 serijos magnetinis starteris

„Le1“ serijos magnetinis starteris yra savotiškas elektroninis prietaisas, pagrįstas magnetinio lauko principu, kuris realizuoja oro kompresoriaus grandinės įjungimo valdymą naudojant magnetinio jutiklio elemento ir trigerio įtaiso derinį. Kai šalia bus išorinis magnetinis laukas, bus paveiktas magnetinio jutimo elementas, taip suaktyvindamas jungiklio veiksmą, kad uždarytumėte ar sulaužytumėte grandinę, o tada valdykite oro kompresoriaus pradžią ir sustojimą.

Siųsti užklausą

Prekės aprašymas

Maksimali galios AC3 pareiga (KW)						Įvertinta srovė (a)	Kodo numeris		Tinkama šiluminė relė (A)
220 V 230 V	380 V 400 V	415 V.	440 V.	500 V.	660V 690	Įvertinta srovė (a)	Ll (ilgas gyvenimas)	NL (3) (normalus gyvenimas)	Tinkama šiluminė relė (A)
2.2	4	4	4	5.5	5.5	9	SE1-N094 .. SE1-N093 ..	- -	TR2-D1312 TR2-D1314
3	5.5	5.5	5.5	7.5	7.5	12	SE1-N124 .. SE1-N123 ..	SE1-N094 .. SE1-N093 ..	TR2-D1316
4	7.5	9	9	10	10	18	SE1-N188 .. SE1-N185 ..	SE1-N124 .. SE1-N123 ..	TR2-D1321
5.5	11	11	11	5	15	25	SE1-N258 .. SE1-N255 ..	SE1-N188 .. SE1-N185 ..	TR2-D1322 T2-D2353
7.5	15	15	15	18.5	18.5	32	SE1-N325 ..	SE1-N255 ..	T2-D2355
11	18.5	22	22	22	30	40	SE1-N405 ..	SE1-N325 ..	T2-D3353 T2-D3355
15	22	25	30	30	33	50	SE1-N505 ..	SE1-N405 ..	T2-D3357 T2-D3359
18.5	30	37	37	37	37	65	SE1-N655 ..	SE1-N505 ..	TR2-D3361
22	37	45	45	55	45	80	SE1-N805 ..	SE1-N655 ..	T2-D3363 T2-D3365
25	45	45	45	55	45	95	SE1-N955 ..	SE1-N805 ..	T2-D3365

Operacijos principas

LE1 serijos magnetinio starterio veikimo principas daugiausia priklauso nuo magnetinio lauko poveikio magnetinei medžiagai. Tiksliau, kai išorinis magnetinis laukas veikia ant magnetinio jutiklio elemento (pvz., Nendrės jungiklio), jis sukels magnetinio metalo lakštą, esantį jo viduje, padarys magnetinius pokyčius, taip uždarys ar sulaužys kontaktus ir supras grandinės išjungimą. Šis procesas yra greitas ir patikimas, užtikrinant, kad oro kompresorius pradėtų greitai, kai to reikia, ir saugiai sustoja, kai užduotis bus atlikta.

Taikymo scenarijus

Oro kompresoriaus magnetiniai pradžios jungikliai yra plačiai naudojami įvairiose programose, kur reikia oro kompresorių, pavyzdžiui, gamyba, konstrukcija ir automobilių remontas. Šiuose laukuose oro kompresoriai paprastai naudojami suslėgtam orui užtikrinti įvairius pneumatinius įrankius ir įrangą. Įdiegus magnetinį pradžios jungiklį, ne tik pagerina oro kompresoriaus valdymo tikslumą ir patikimumą, bet ir sumažina operacijos sunkumų ir priežiūros sąnaudas.

Privalumai ir savybės

Aukštas patikimumas: Magnetinis pradžios jungiklis yra pagamintas iš magnetinės medžiagos, pasižyminčios stabiliu našumu ir ilgu tarnavimo tarnavimo laiku.

Greitas atsakymas: Dėl greito magnetinio lauko veikimo magnetinio pradžios jungiklis per labai trumpą laiką gali atlikti įjungimo įjungimo veiksmą.

Lengva valdyti: Magnetinės pavaros jungikliai paprastai yra prijungti prie valdymo sistemos ir juos galima tiksliai valdyti nuotolinio valdymo ar automatinės valdymo sistema.

Saugos našumas: Magnetinės pavaros jungikliai turi perkrovos, trumpojo jungimo ir kitos apsaugos funkcijos, gali laiku nukirpti grandinę nenormaliomis sąlygomis, kad užtikrintų įrangos ir personalo saugumą.

LE1 Series Magnetic Starter
