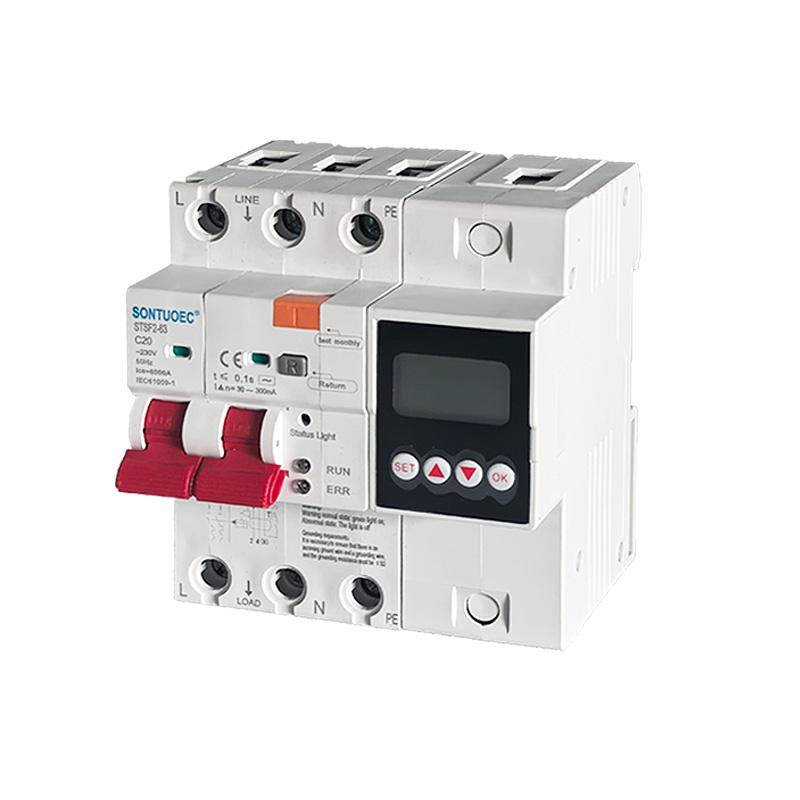

Pažangus panardinamasis apsaugos nuo elektros smūgio nuotėkio 220 V oro grandinės pertraukiklis

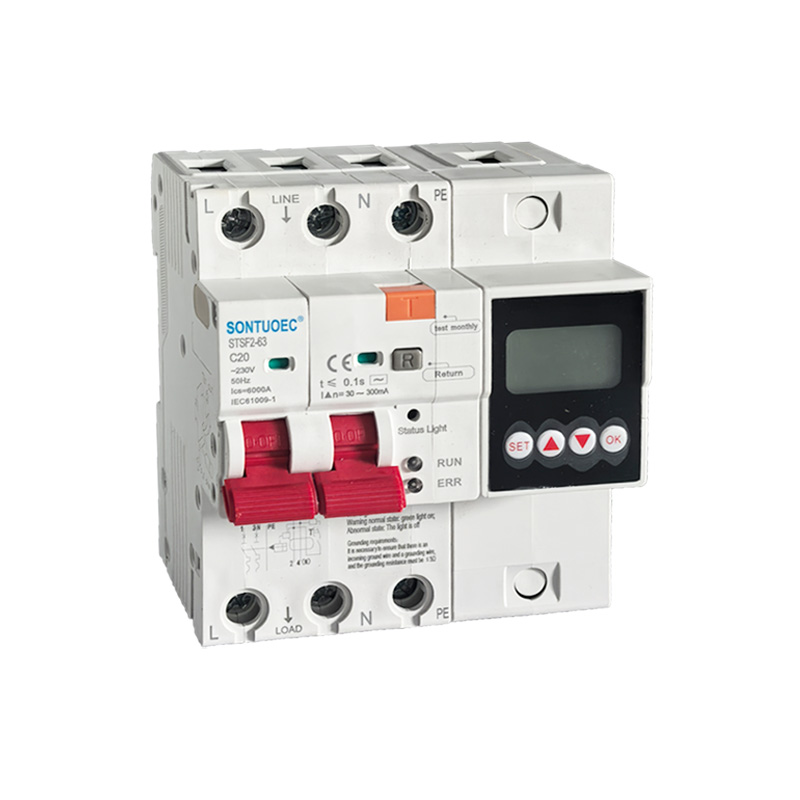

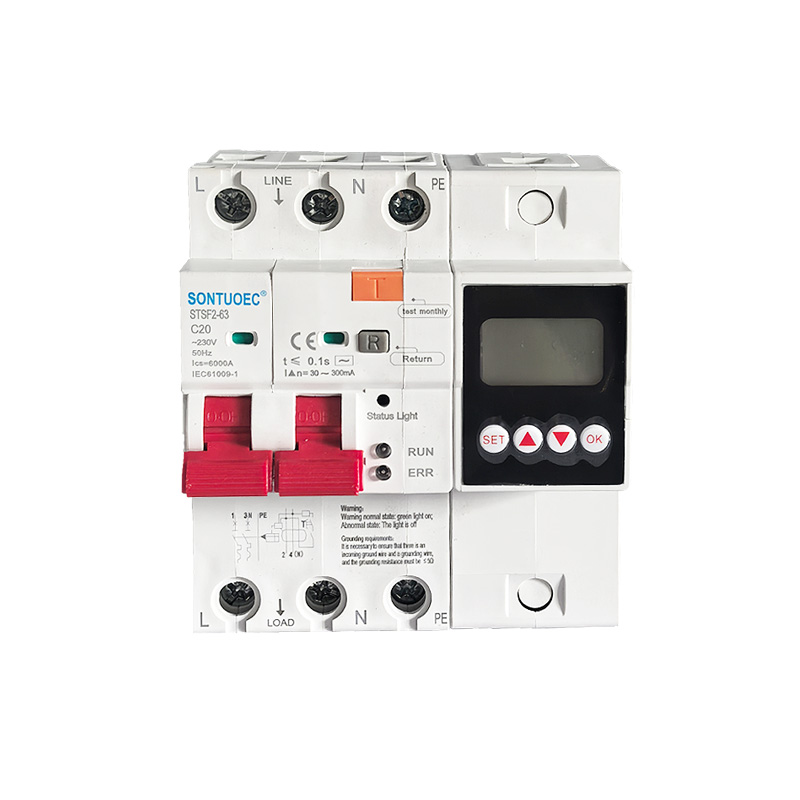

STSF2-63/100 100A 2p 4p Daugiafunkcinis RCBO tinka AC 50/60Hz, vardinei 230V-400V įtampos ir 100A vardinės srovės grandinėje, kai žmogų nutrenkia elektra arba nuteka elektros tinklas. Kai nuotėkis, viršįtampis ir žema įtampa pasiekia nustatytas vertes, liekamosios srovės grandinės pertraukiklis gali greitai veikti per labai trumpą laiką ir greitai nutraukti maitinimą. Kai liekamosios srovės grandinės pertraukiklio stebėjimo temperatūra pasiekia nustatytą vertę, stebėjimo įžeminimo laidas neprijungtas. Prijungtas gaminys skleidžia pavojaus signalą, kad apsaugotų personalą ir elektros įrangą, ir to galima išvengti Neleiskite sugadinti įrangos dėl elektros tinklo viršįtampio. Turi perkrovos, trumpojo jungimo, nuotėkio, viršįtampio Apsaugos nuo žemos įtampos ir perkaitimo funkcijos taip pat gali būti naudojamos elektros prietaisams įprastomis aplinkybėmis su pertrūkiais įjungti ir išjungti Apšvietimo grandinės, ypač tinkamos pramoninėms ir komercinėms apšvietimo paskirstymo sistemoms. Produktas turi mažą tūrį, kompaktišką struktūrą ir geresnį sąnaudų efektyvumą nei kiti panašūs produktai. Jis turi gražią išvaizdą, Dėl didelės pertraukimo galios jis yra geras pasirinkimas elektros energijos paskirstymui namuose. Šis gaminys atitinka GB/T 16917.1 ir IEC 61009-1 standartus ir gavo CE sertifikatą.

Modelis:STFS2-63

Siųsti užklausą

Prekės aprašymas

SPECIFIKACIJOS:

Elektros funkcijos	Standartinis	Vienetas	IEC/EN 61009-1
	Režimas		Elektroninis tipas
	Tipas (juntamo įžeminimo nuotėkio bangos forma)		AC
	Termomagnetinio atpalaidavimo charakteristika		B, C, D
	Nominali srovė ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Reguliuojamas
	lenkai	P	1P+N, 3P+N
	Nominali įtampa Ue	V	AC 230, 400 (reguliuojamas)
	Vardinis jautrumas I△n	A	30-300mA(30,100,300mA) Reguliuojamas
	Nominali likutinė gamybos ir laužymo galia l△m	A	500
	Nominali trumpojo jungimo galia Icn	A	6000
	Pertrauka pagal I△n	S	≤0,1
	Vardinis dažnis	Hz	50/60
	Nominali impulsinė įtampa (1,2/50) Uimp	V	4000
	Dielektrinė bandymo įtampa esant ind.Freq 1min	kV	2
	Izoliacijos įtampa Ui	V	250
	Užterštumo laipsnis		2
Other	Apsauga nuo per didelės / per mažos įtampos;	ir	Temperatūros apsauga ; Fire-alwarm ir kt
Mechaninės savybės	Elektros tarnavimo laikas		4000
	Mechaninis gyvenimas		10000
	Gedimo srovės indikatorius		TAIP
	Apsaugos laipsnis		IP20
	Aplinkos temperatūra	ºC	-5~+40 (Specialią programą žr
	(kai paros vidurkis ≤35ºC)	ºC	temperatūros kompensavimo korekcija)
	Laikymo temperatūra	ºC	-25~+70
Montavimas	Terminalo jungties tipas		Kabelis/Pin tipo šyna/U tipo šyna

	Terminalo dydis viršus/apačia kabeliui	mm2	25
	Terminalo dydis viršus/apačia kabeliui	AWG	18-5
	Gnybtų dydis viršaus/apačioje šynai	mm2	25
	Gnybtų dydis viršaus/apačioje šynai	AWG	18-3
	Montavimas		Ant DIN bėgio EN 60715(35mm) naudojant greitą spaustuką
	Ryšys		Iš viršaus

APLINKOS ORO TEMPERATŪRA:

1.Aplinkos oro temperatūra turi būti ne žemesnė kaip -5 1C, ne aukštesnė kaip+40C, o vidutinė paros reikšmė ne didesnė kaip +35C.

2. Aukštis virš jūros lygio: įrengimo vietos aukštis virš jūros lygio neturi viršyti 2000 m.

3.Atmosferos sąlygos

Oras švarus, o esant maksimaliai +40 'C temperatūrai, santykinė oro drėgmė nėra didelė Daugiau nei 50%. Didesnė santykinė oro drėgmė leidžiama esant žemesnei temperatūrai, pvz., +20 C,

Santykinė oro drėgmė neturi viršyti 90%. Dėl retkarčiais dėl temperatūros pokyčių atsirandančio vidutinio kondensato reikia atkreipti dėmesį į tinkamas priemones.

4. Montavimo kategorija Montavimo kategorijos yra lI ir III

Srovė ir stulpų skaičius

100A: Tai rodo, kad RCBO yra 100 amperų. Srovės vardinė vertė yra didžiausia srovės vertė, kurią grandinės pertraukiklis gali nepertraukiamai nešioti nesukeldamas perkaitimo ar žalos.

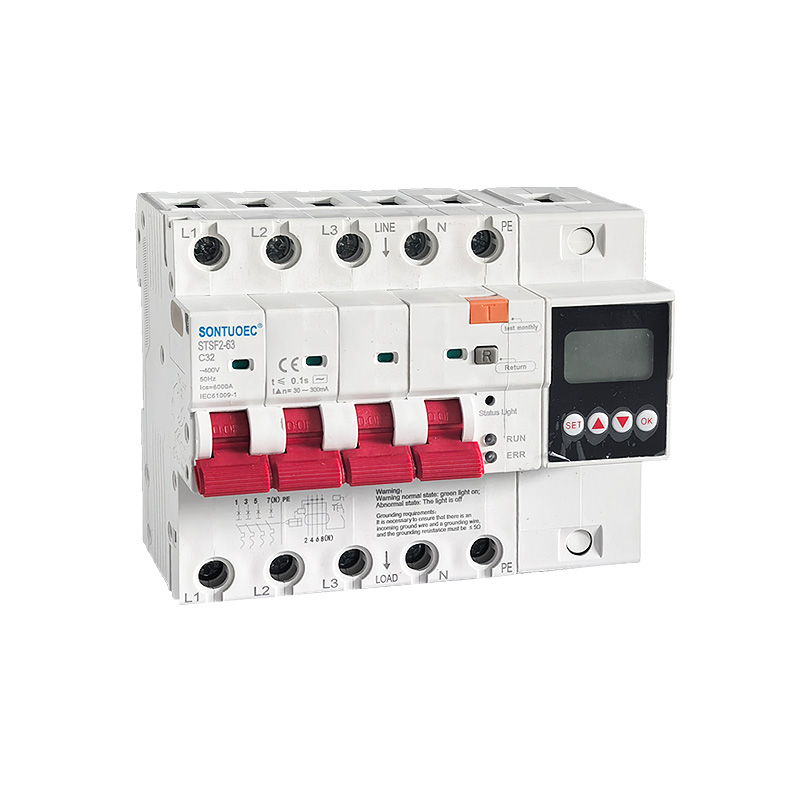

2p, 4p: "p" čia reiškia polių skaičių, ty grandinės fazių, prie kurių galima prijungti grandinės pertraukiklį, skaičių. 2p reiškia, kad grandinės pertraukiklį galima prijungti prie dviejų grandinės fazių (dažniausiai ugnies ir nulio), o 4p reiškia, kad jį galima prijungti prie keturių grandinės fazių (dažniausiai trifazių gaisro ir nulio).

Daugiafunkcinis

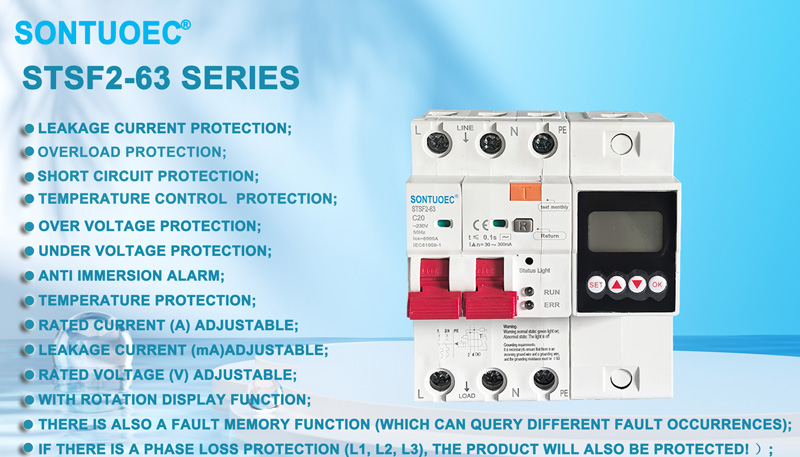

Daugiafunkcinis reiškia, kad šis 100A 2p 4p daugiafunkcis RCBO yra aprūpintas įvairiomis apsaugos funkcijomis. Be pagrindinės apsaugos nuo perkrovos ir trumpojo jungimo, ji taip pat gali užtikrinti apsaugą nuo nuotėkio, apsaugą nuo žemos įtampos, apsaugą nuo viršįtampių ir pan. temperatūros apsauga, vandens patekimo signalizacija, reguliuojama srovė ir įtampa. Šios apsaugos leidžia RCBO užtikrinti visapusiškesnę grandinių ir įrangos apsaugą.

Įspėjimas!

Įspėjimas normali būsena: dega žalia lemputė;

Nenormali būsena: lemputė išjungta

Įžeminimo reikalavimai:

Būtina užtikrinti, kad būtų įeinantis įžeminimo laidas ir įžeminimo laidas, o įžeminimo varža turi būti s 5Q!

Taikymo scenarijus

Kadangi RCBO turi įvairių apsaugos funkcijų, jis dažnai naudojamas grandinėse, kurioms reikalingas asmeninis saugumas, pavyzdžiui, elektros grandinėse, skirtose apšvietimui, silpnai galiai ir elektros prietaisams namuose ir viešose vietose. Šioms vietoms dažnai būdingas vanduo ir drėgmė, dėl kurių gali lengvai atsirasti nuotėkio avarijos. Be to, RCBO taip pat gali būti naudojamas pramoninėse elektros sistemose, kuriose būtina žmonių sauga, pvz., periferinėse šviesos valdymo grandinėse, radaro sistemose ir geologinių tyrimų instrumentuose.
