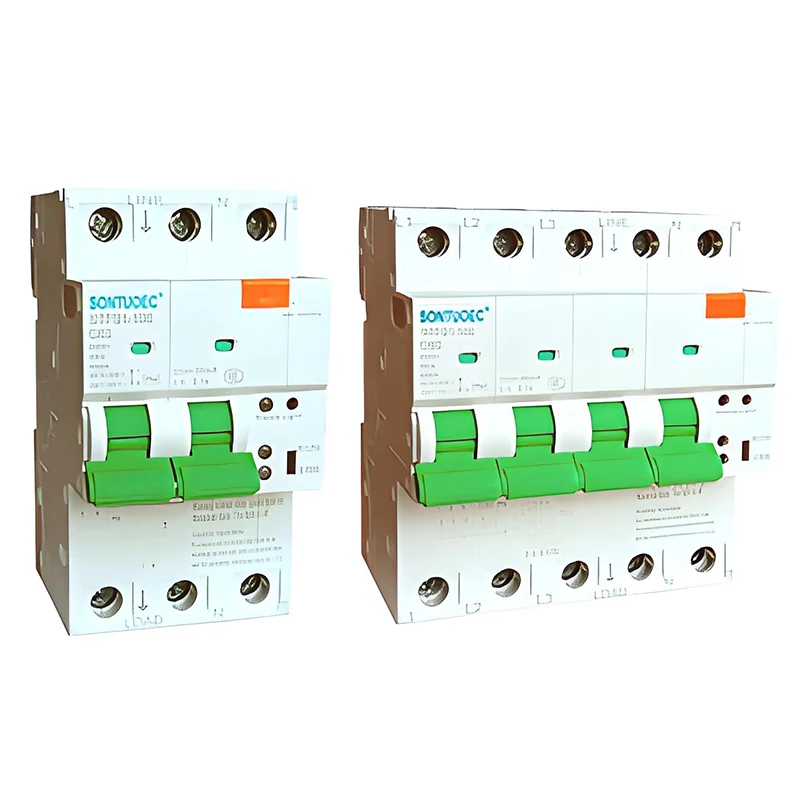

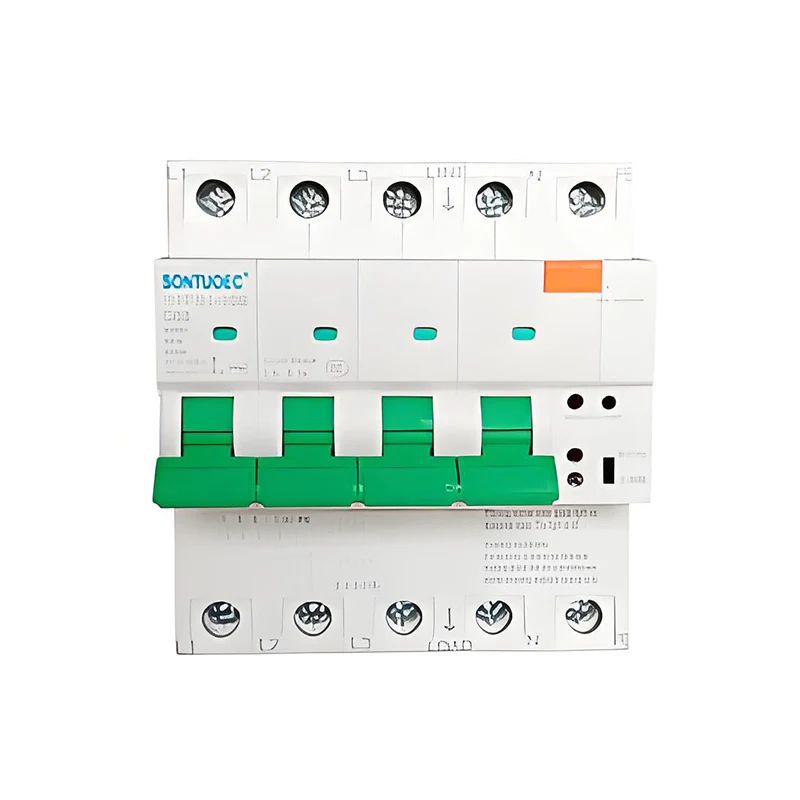

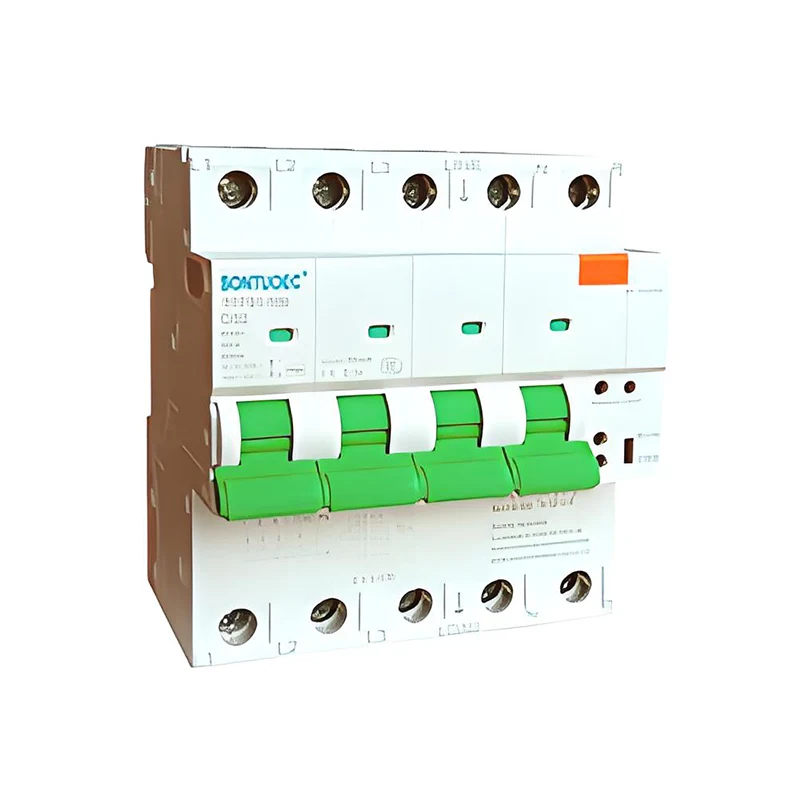

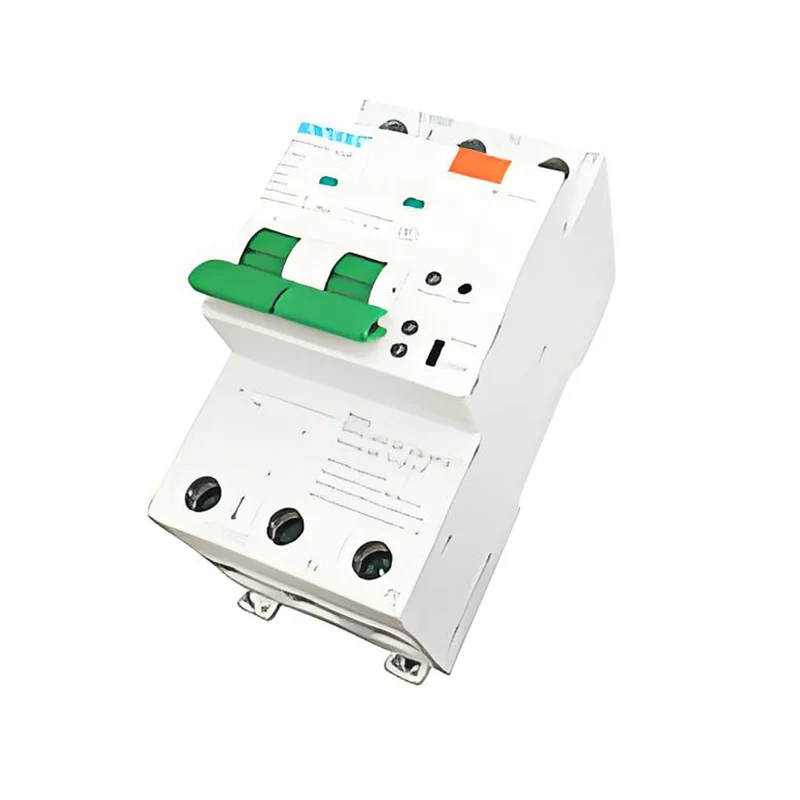

Panardinimo aliarmas RCBO

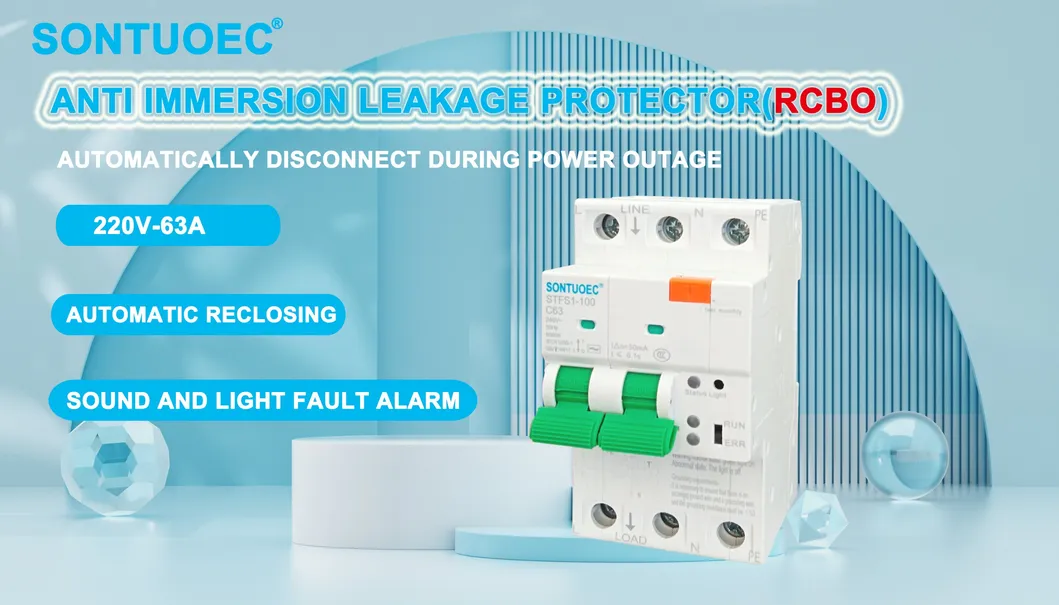

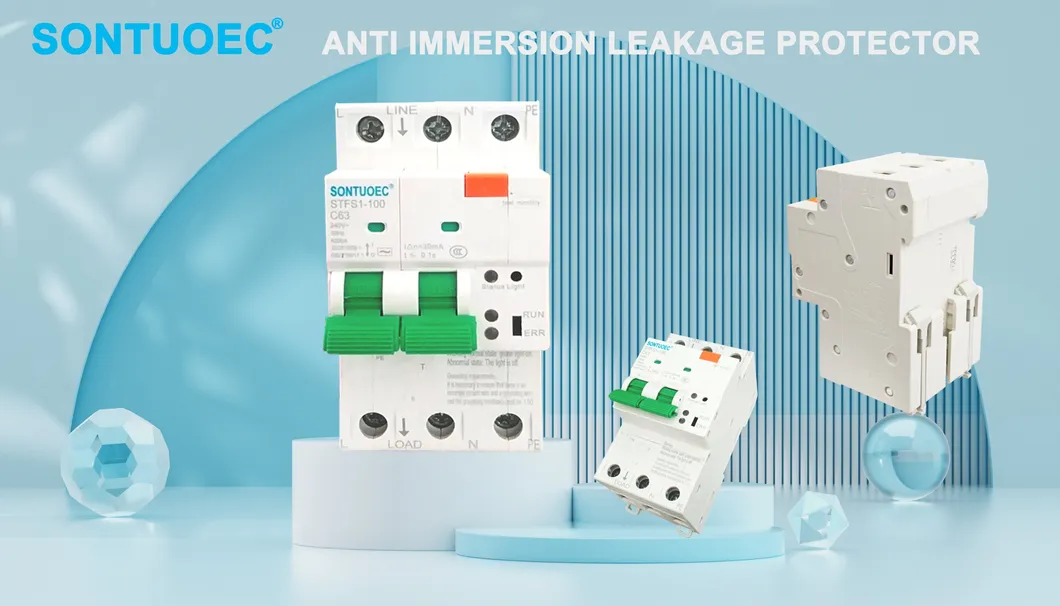

„Immersion Alarm RCBO“ yra grandinės pertraukiklis, turintis vandeniui atsparią našumą, kuris ne tik nustato ir nutraukia likutinę srovę dėl žmogaus elektros smūgio ar įrangos nuotėkio, bet ir suteikia apsaugą nuo perkrovos ir trumpojo jungimo. Sukurtas naudoti drėgnoje ar lauko aplinkoje, šis grandinės pertraukiklis efektyviai apsaugo nuo grandinės gedimų ar saugos atvejų, kuriuos sukelia vandens įsiskverbimas.

Modelis:STFS1-100

Siųsti užklausą

Prekės aprašymas

Standartas:	IEC 61009-1
Modelis Ne.	STFS1-100
Lanko ištraukimo terpė	Oras
Struktūra	ELCB
Tipas	Grandinė Pertraukiklis
Sertifikavimas	ISO9001-2000, Tai
į	16,20,25,32,40; 63,80,100
Stulpas	2p: 1p+n+PE; 4p: 3p+n+PE
Transporto paketas	Vidinis Dėžutė/dėžutė
Prekės ženklas	Esoueec, WzStec, Euune, Imdec
HS kodas	8536200000
Greitis	Greitaeigis Grandinės pertraukiklis
Instaliacija	Fiksuota
Stulpų numeris	2p 4p
Funkcija	Įprastas Grandinės pertraukiklis, Apsauga nuo grandinės laužytojo, apsauga, Perteklinė apsauga; Vandens įėjimo aliarmas.
Standartas	IEC61009.1, GB16917.1
Ue	230/400 V.
Įvertintas jautrumas	30,100,300MA
Specifikacija	100 vnt/ctns
Kilmė	Wenzhou Zhejiang
Gamybos pajėgumas	2000 punktų per savaitę

Pagrindinės charakteristikos

Neperšlampamas: panardinimo aliarmas RCBO korpusas yra pagamintas iš vandeniui atsparios medžiagos arba specialiai apdorotas, kad būtų užtikrintas geras izoliacijos ir apsaugos reitingas net šlapioje ar lauko aplinkoje. Įprasti vandeniui atsparūs reitingai, tokie kaip IP66, rodo, kad prietaisas yra visiškai apsaugotas nuo dulkių patekimo ir gali atlaikyti stiprų vandens purškalą, nepažeisdamas.

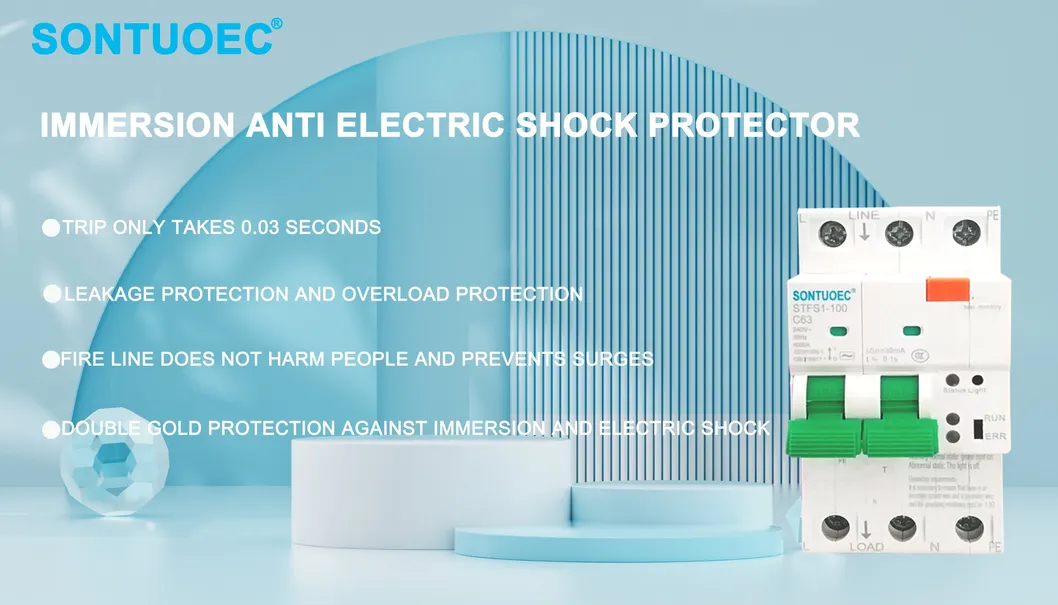

Likusi srovės apsauga: Kai likutinė grandinės srovė pasiekia iš anksto nustatytą vertę, RCBO gali greitai nukirsti grandinę, kad būtų išvengta elektros smūgio ir elektros gaisrų. Ši savybė yra būtina norint apsaugoti asmeninę saugą ir įrangos saugumą.

Apsauga nuo perkrovos: Kai grandinės srovė viršija vardinę grandinės pertraukiklio srovę, RCBO gali automatiškai nukirsti grandinę, kad būtų išvengta perkrovos sukeltų grandinės pažeidimų ar gaisro avarijų.

Apsauga nuo trumpojo jungimo: kai grandinėje įvyksta trumpas jungimas, RCBO gali greitai veikti, kad nutrauktų trumpojo jungimo srovę ir apsaugotų grandinės bei įrangos saugumą.

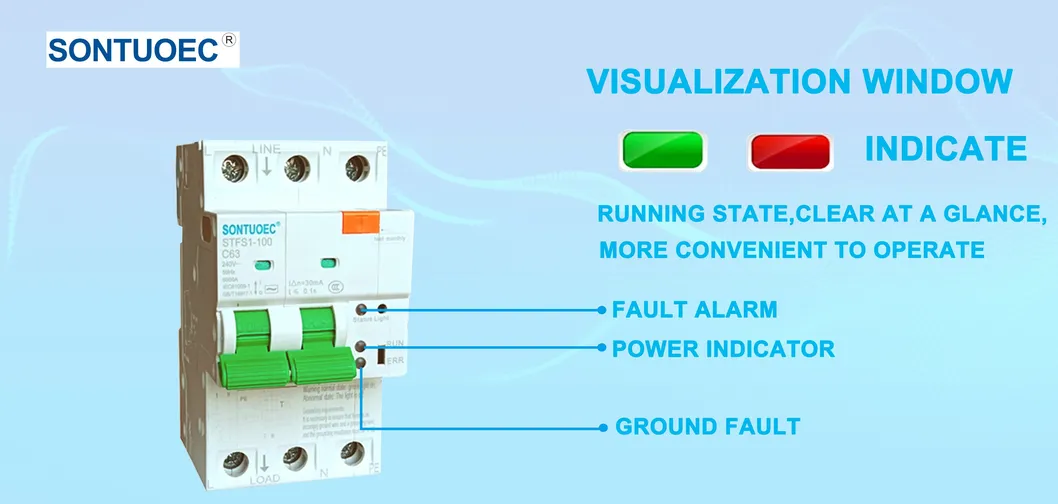

RCBO turi nuotėkio apsaugos/vandens įėjimo aliarmo/perkrovos apsaugos/trumpojo jungimo apsaugos funkcijos funkciją.

Darbinė RCBO etaloninė temperatūra yra 30ºC, kai keičiasi aplinkos temperatūra, jos nustatymo vertė turėtų būti ištaisyta. Jei uždaroje dėžutėje yra įdiegti keli RCBO ir pakyla temperatūra dėžutės viduje, vardinė srovė turėtų būti padauginta iš

Sumažėjęs koeficientas 0,8.

RCBO „N“ linija turėtų būti prijungta prie neutralios linijos, kad elektroninė grandinė veiktų normaliai ir vaidintų protezinį vaidmenį.

Neleidžiama naudoti fazės linijos trumpojo sujungimo metodo iki neutralios linijos arba fazės linijos iki fazės linijos, kad būtų atliktas trumpojo jungimo apsaugos galimybių bandymas RCBO.

Bendrieji atrankos principai

a) RCBO vardinė veikimo įtampa ≥ Ratuojama linijos įtampa.

b) RCBO vardinė srovė yra 1,1–1,25 kartus didesnė už krovinio srovę, apskaičiuotą pagal liniją.

c) RCBO įvertintas trumpojo jungimo lūžio talpa ≥ Maksimalus trumpojo jungimo

srovė, kuri gali pasirodyti eilutėje.

D) RCBO momentinis atpalaidavimo nustatymo srovė ≤ 0,8 karto didesnė už linijos iki žemės ar fazės iki fazės trumpojo jungimo srovės pabaigą.

e) elektrinių šildytuvų, šaldytuvų ir kaitrinių LA-MPS vienfazių įvertinta srovė tam tikra įtampa ir galia = p/u; Trijų fazių vardinė srovė = P/1,732U.RCBO Likutinė srovė paprastai pasirenkama kaip 30 mA, kuri naudojama kaip asmeninė kontaktinė apsauga.

Norėdami įdiegti ir naudoti produktą, perskaitykite išlaikymo vadovą.

Immersion Alarm RCBO
