Namų ūkio kintamosios srovės kontaktorius

„STH8-100“ serijos namų apyvokos kintamos srovės kontaktoriai pirmiausia yra skirti AC 50Hz (arba 60Hz), kurių veikimo įtampa yra iki 400 V. Jie turi vardinę veiklos srovę iki 100A pagal AC-7A naudojimo kategoriją ir iki 40A pagal AC-7B naudojimo kategoriją. Šie kontaktoriai yra naudojami kontroliuojant mažą ar šiek tiek indukcinę apkrovą gyvenamosiose ir panašiose programose, taip pat buitinių variklių apkrovoms valdyti. Produktas daugiausia naudojamas namuose, viešbučiuose, apartamentuose, biurų pastatuose, viešuose pastatuose, prekybos centruose, sporto vietose ir kt., Kad būtų pasiektos automatinės valdymo funkcijos. Standartų atitiktis: IEC61095, GB/T17885.

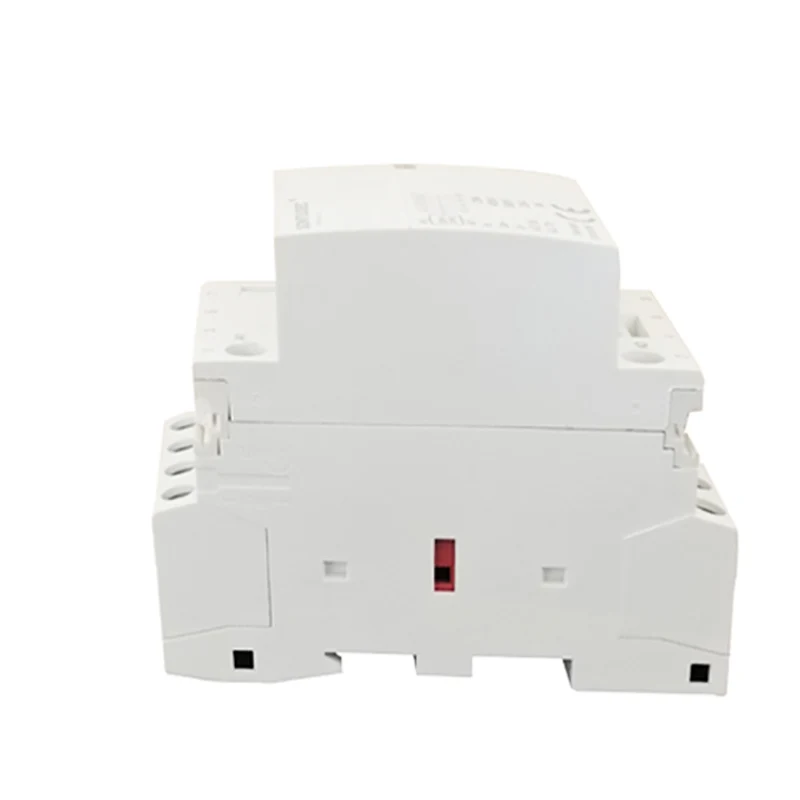

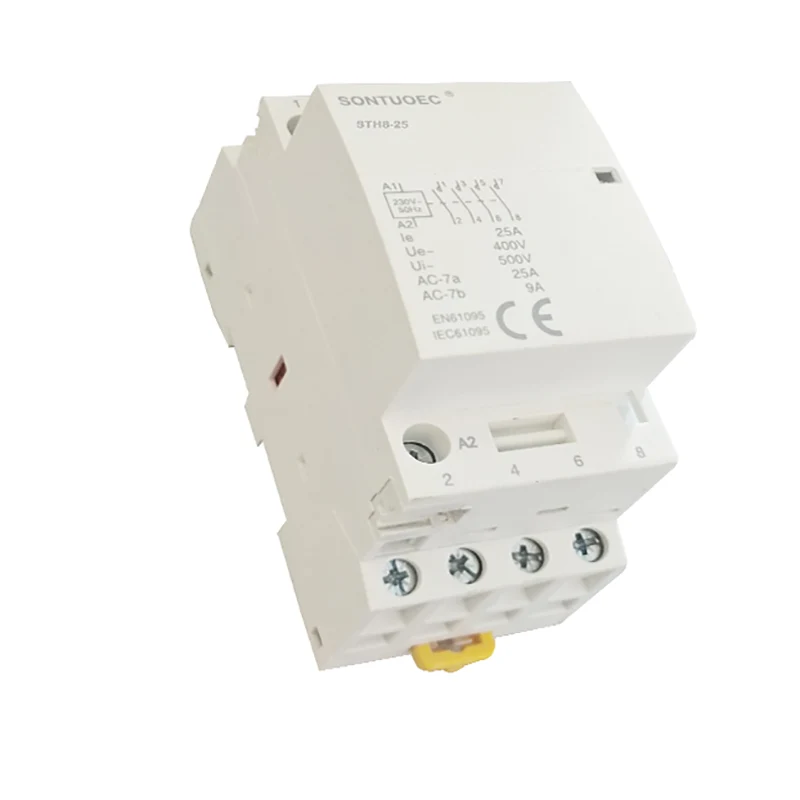

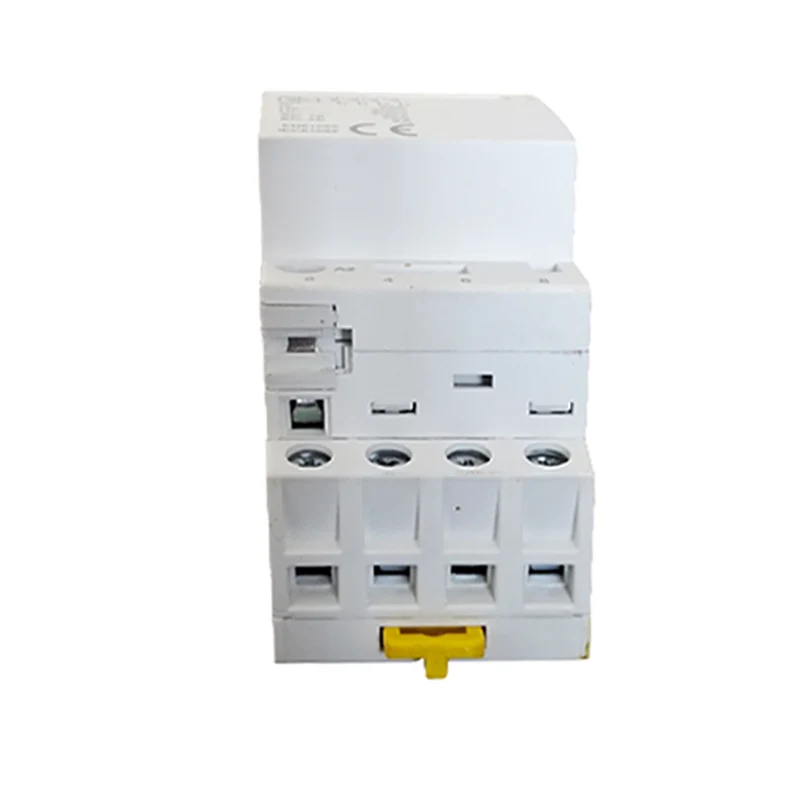

Modelis:STH8-25

Siųsti užklausą

Prekės aprašymas

Tipas	kontaktorius
Reitingas a	16	20	25	32	40	63	100
AIDS	Taip
BCTSIndikacija pagalbinis	Taip

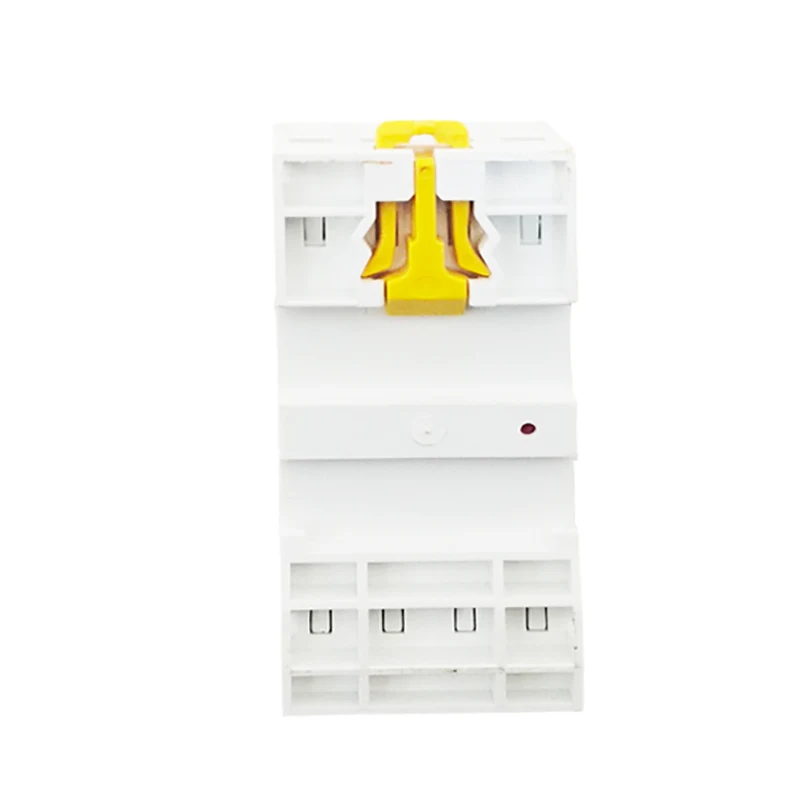

BACTC kontroliuoti pagalbinį geltona klipai	Taip

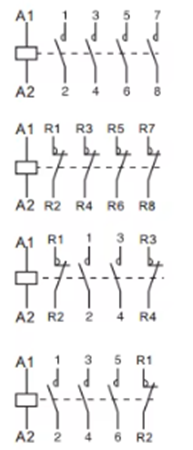

Tipas					Plotis 9 mm moduliai
1p	Reitingas (LN) AC-7A	Reitingas (LN) AC-7A	Kontrolė įtampa (VAC) (50Hz)	Susisiekite
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3NC
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3NC
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3NO+1NC
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3NO+1NC
	100a	_	24	4no	12
			110
			230

Pagrindinė struktūra

Namų ūkio kintamosios srovės kontaktorius paprastai susideda iš šių dalių:

Kontaktų sistema: įskaitant pagrindinius kontaktus ir pagalbinius kontaktus. Pagrindinis kontaktas naudojamas norint įjungti ir sulaužyti pagrindinę grandinę, kuri paprastai turi didesnę vardinę srovę; Pagalbinis kontaktas yra naudojamas įjungti ir sulaužyti valdymo grandinę, kurioje yra mažesnė įvertinta srovė.

Elektromagnetinė sistema: ją sudaro geležies šerdis, armatūra ir ritė. Kai ritė įjungiama, šerdis sukuria magnetinį lauką, kuris pritraukia armatūrą ir uždaro kontaktus; Kai ritė de-Energizuota, magnetinis laukas išnyksta, armatūra išsiskiria ir kontaktai sulaužomi.

ARC gesinimo įtaisas: naudojamas užgesinti lanką, kai kontaktai atjungti, ir neleidžia lankui nepažeisti kontaktų.

Apvalkalas ir priedai: apvalkalas naudojamas vidiniams komponentams apsaugoti nuo išorinės aplinkos įtakos; Priedai apima tvirtinimo laikiklius, gnybtus ir kt., Kurie naudojami kontaktoriaus montavimui ir laidams įgyvendinti.

Operacijos principas

Buitų AC kontaktorių veikimo principas grindžiamas elektromagnetinės indukcijos principu. Kai ritė įjungiama, geležies šerdis sukuria magnetinį lauką, kuris pritraukia armatūrą ir uždaro kontaktus; Kai ritė de-Energizuota, magnetinis laukas išnyksta, armatūra išsiskiria, o kontaktai atjungti. Kontroliuojant ritės energiją ir energiją, galima realizuoti nuotolinio valdymo ir buitinių grandinių apsaugą.

Techniniai parametrai

Pagrindiniai buitinių kintamos srovės kontaktorių techniniai parametrai apima vardinę įtampą, vardinę srovę, vardinį dažnį, jungiamąją ir lūžio talpą ir pan. Šių parametrų pasirinkimas turėtų būti nustatomas atsižvelgiant į tikrąją buities grandinės situaciją, kad būtų užtikrintas normalus kontaktoriaus veikimas ir saugus naudojimas.

Įvertinta įtampa: nurodo įtampos lygį, kai kontaktorius veikia normaliai.

Nominali srovė: nurodo maksimalią srovę, kurią kontaktorius gali ilgą laiką atlaikyti po vardine įtampa.

Įvertintas dažnis: maitinimo šaltinio dažnis, kai kontaktorius veikia normaliai.

Jungiamosios ir lūžio talpa: maksimali srovė, kurią kontaktorius gali patikimai sujungti ir sulaužyti nurodytomis sąlygomis.
