Elektros grandinės pertraukiklis

Elektros grandinės pertraukiklis yra perjungimo įtaisas, galintis nešti ir sulaužyti srovę normaliomis ar nenormaliomis grandinės sąlygomis. Pagrindinė jo funkcija yra apsaugoti grandinę nuo pažeidimų, kuriuos sukelia perkrovos, trumpi jungtys ir kitos nenormalios sąlygos, kad būtų užtikrintas saugus ir stabilus maitinimo sistemos veikimas. Kai grandinėje atsiranda perkrovos, trumpojo jungimo ir kitų gedimų, elektros grandinės pertraukiklis gali greitai nukirsti srovę, neleisti gedimui plėsti ir apsaugoti įrangą bei asmeninę saugumą.

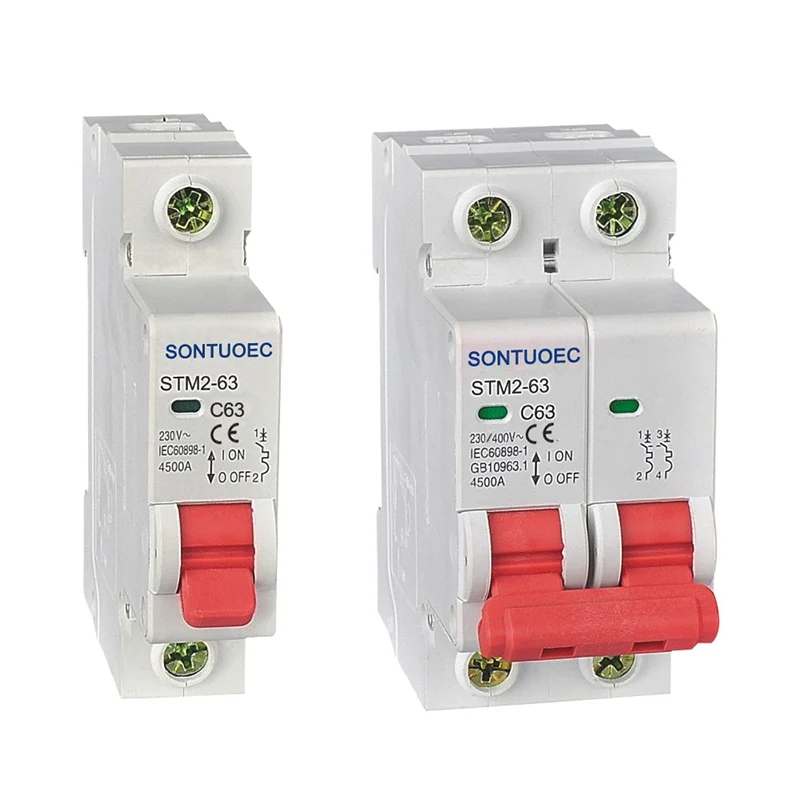

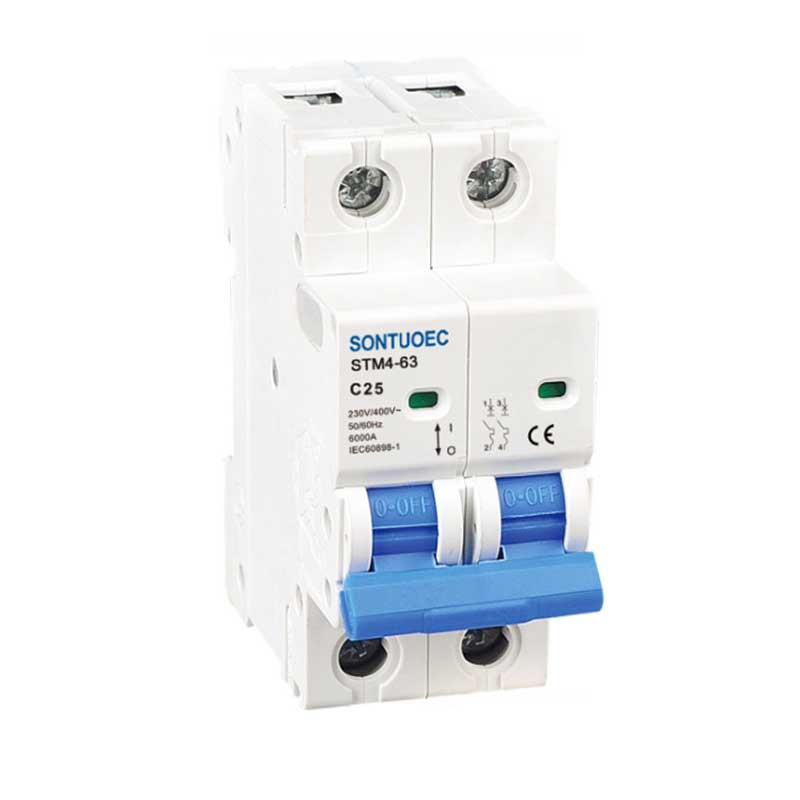

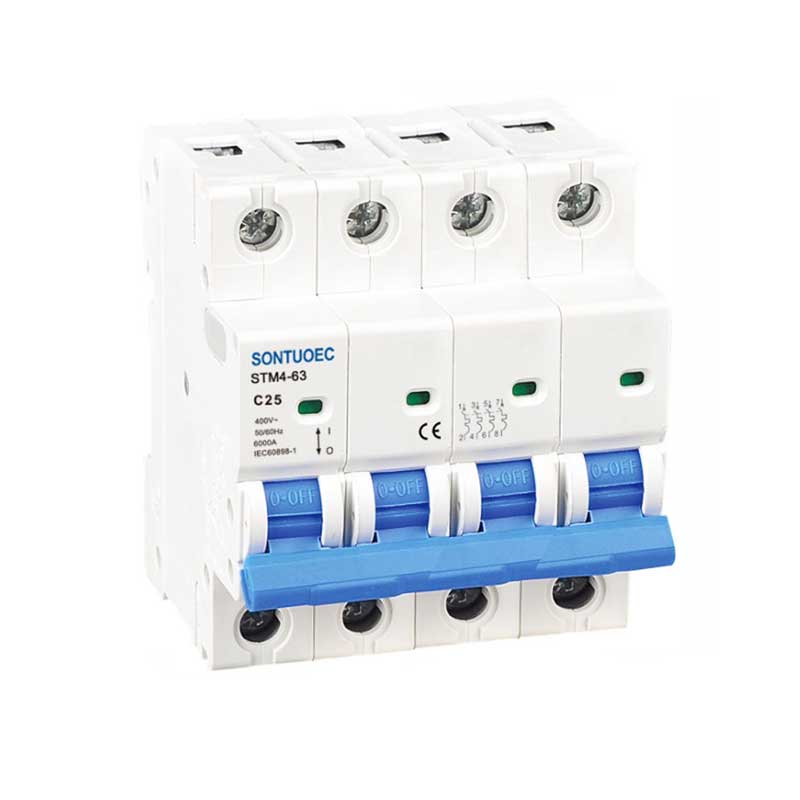

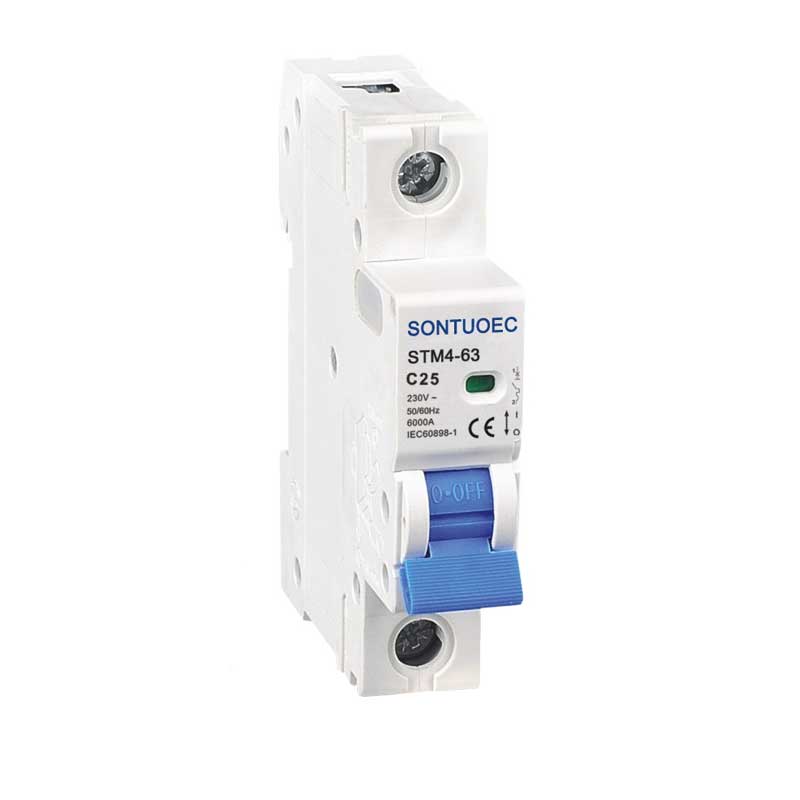

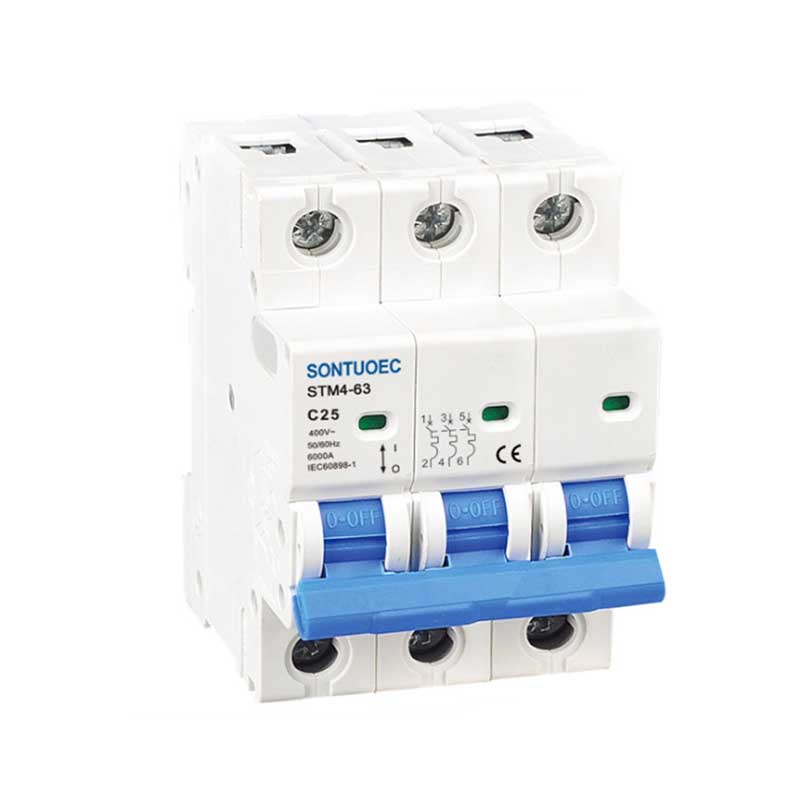

Modelis:STM4-63

Siųsti užklausą

Prekės aprašymas

Modelis	STM4-63
Standartas	IEC60898-1
Stulpas	1p, 2p, 3p, 4p
Trumpo jungimo lūžio talpa	3KA, 4,5KA, 6KA
Įvertinta Srovė (į)	1,2,4,610,16,20,25,32,40,50,63a
Įvertinta Įtampa (JT)	AC230 (240)/400 (415) v
Įvertinta Dažnis	50/60Hz
Suklupimo kreivė	B, C, d
Magnetinis Išleidimai	B kreivė: tarp 3 iki 5 colių
	C kreivė: tarp 5 colių ir 10in
	D kreivė: tarp 10 colių iki 14 colių
Elektrogemchaninis ištvermė	virš 6000 ciklų

Operacijos principas

Elektros grandinės pertraukiklių veikimo principas grindžiamas elektromagnetinės indukcijos ir mechaninio perdavimo principais. Kai grandinės srovė viršija vardinę vertę, šiluminis elementas grandinės pertraukiklio viduje kaitins ir sukels bimetalinio deformaciją, arba elektromagnetas sukels pakankamai siurbimo, kad būtų galima atjungti mechanizmą, taip nutraukdamas grandinę. Be to, grandinės pertraukiklis taip pat turi lanką gesinimo įtaisą, kuris gali efektyviai užgesinti lanką, sugeneruotą sulaužant srovę ir neleisti lankui pakenkti įrangai ir personalui.

Pagrindiniai komponentai

Elektros grandinės pertraukiklį paprastai sudaro kontaktinė sistema, lanko gesinimo sistema, veikimo mechanizmas, puolėjas, apvalkalas ir pan. Kontaktinė sistema naudojama prijungti ir atjungti grandinės pertraukiklį; ARC gesinimo sistema naudojama gesinti lanką, sugeneruotą sulaužant srovę; Veikimo mechanizmas naudojamas norint įgyvendinti rankinį ar automatinį grandinės pertraukiklio veikimą; „Tripper“ yra ta dalis, kuri suaktyvina grandinės pertraukiklio veikimą pagal gedimo situaciją grandinėje; Korpusas naudojamas apsaugoti vidinę grandinės pertraukiklio struktūrą ir užkirsti kelią išoriniams trukdžiams.
