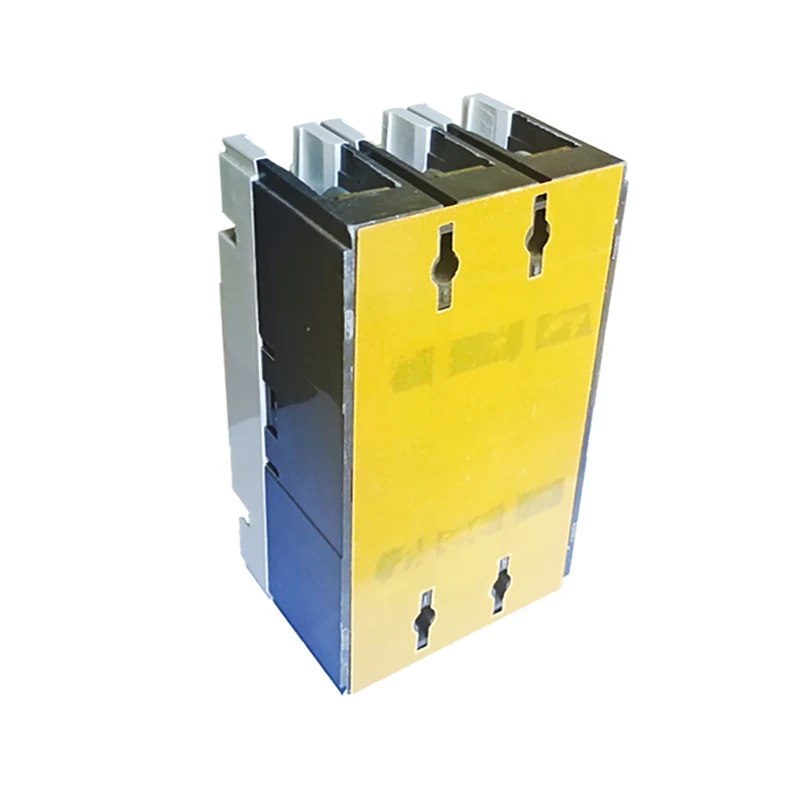

Elektrinis korpuso grandinės pertraukiklis

Electric Molded Case Circuit Breaker yra tam tikra elektros įranga, turinti tokias apsaugos funkcijas kaip perkrova, trumpasis jungimas ir žema įtampa. Jo veikimo principas yra tas, kad normaliomis veikimo sąlygomis grandinės pertraukiklis yra uždaroje būsenoje, kai grandinėje yra perkrova, trumpasis jungimas arba esant įtampai ir kitiems gedimams, grandinės pertraukiklis automatiškai atjungs grandinę, kad apsaugotų grandinę ir įrangos saugą.

Modelis:STM1-250L

Siųsti užklausą

Prekės aprašymas

Modelis		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Įvertintas Cortirucus curert		125			250			400			630			800			1250
Įvertintas Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Nominalioji veikimo galia Ue(V)DC								500 550,7			501 000
Rated Issuation Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Test Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Pertraukimo pajėgumas (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarinis Jis	Laikai	7000			7000			4000			4000			2500			2000
Elektrinis gyvenimas	Laikai	2000			2000			1000			1000			800			600
Pertraukos laikas (ms)		20			20			20			20			20			20
Montavimo vieta		Bet kuri vieta
bolatoriaus talpa		taip
Standartinis		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatūra (C)		25℃-50℃
Apsaugos laipsnis		b20
Priedas		OF/SD/MX
Lanko atstumas (mm)		250

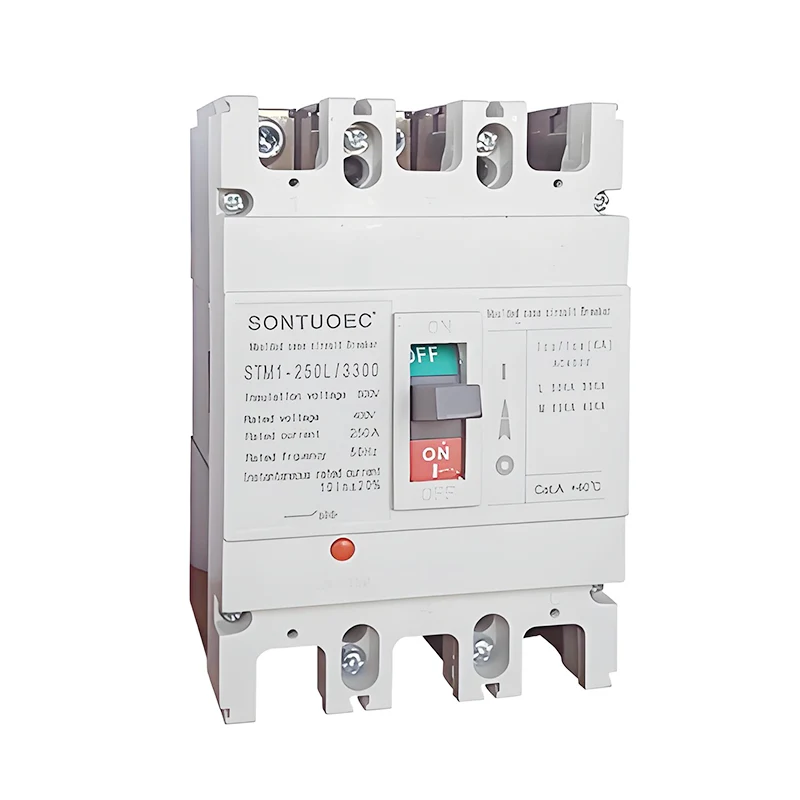

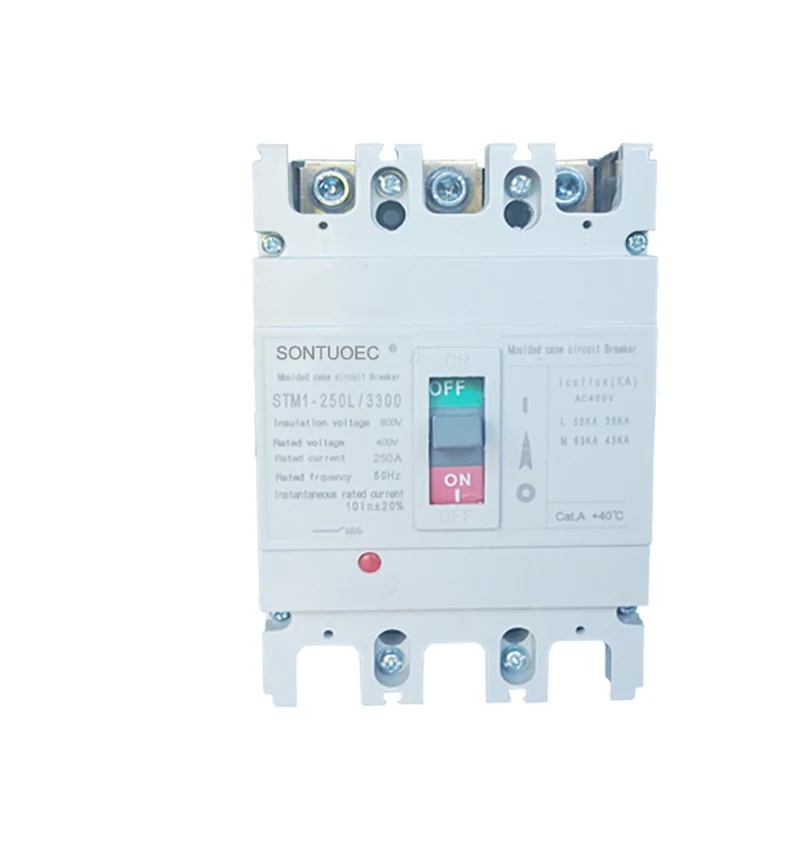

Modelis NE.	STM1-250L/3300
Lanko gesinimo terpė	Oras
STANDARTAS:	IEC 60947-2
Struktūra	MCCB
Tipas	Moulede dėklo grandinė Pertraukiklis
Sertifikavimas	CE
Patvirtinimai	CE, ISO9001
Pristatymo laikas	Viduje 20 dienų
Specifikacija	63A-630A
Kilmė	Vendžou Džedziangas
Gamybos pajėgumai	2000 vienetų per savaitę
Greitis	Normalus tipas Grandinės pertraukiklis
Montavimas	Pataisyta
Lenkų skaičius	3P 4P
Funkcija	Įprasta Grandinės pertraukiklis, Apsauga nuo grandinės pertraukiklio gedimo, Apsauga nuo viršsrovių
Kaina	Gamykla Kaina
Garantijos laikas	12 mėnesių
Transporto paketas	Vidinis Dėžutė/Dėžutė
Prekės ženklas	SONTUOEC, WZSTEC, SONTUNE, IMDEC
HS kodas	8536200000

Struktūra ir charakteristikos

Konstrukcija: elektrinį liejinį korpuso grandinės pertraukiklį paprastai sudaro kontaktinė sistema, lanko gesinimo sistema, veikimo mechanizmas, smogtuvas ir apvalkalas bei kitos dalys.

Savybės:

Jis turi didelę lūžimo galią ir gerą dinaminį šiluminį stabilumą.

Korpusas pagamintas iš ugniai atsparios, lankui atsparios izoliacinės medžiagos, pasižyminčios aukštu saugumo rodikliu.

Valdymo mechanizmas yra lankstus ir patikimas, todėl vartotojams patogu valdyti rankiniu arba elektriniu būdu.

Atjungiklis turi įvairias apsaugos funkcijas ir gali atlikti atitinkamus veiksmus pagal skirtingus grandinės gedimus.

Funkcija ir naudojimas

Funkcija: Elektrinis suformuotas korpuso grandinės pertraukiklis turi įvairias apsaugos funkcijas, tokias kaip apsauga nuo perkrovos, trumpojo jungimo apsauga, apsauga nuo įtampos ir apsauga nuo nuotėkio. Tarp jų apsauga nuo perkrovos reiškia, kad perkrovus grandinę grandinės pertraukiklis gali automatiškai atjungti grandinę, kad įranga nebūtų sugadinta dėl perkaitimo; apsauga nuo trumpojo jungimo reiškia, kad įvykus trumpajam jungimui grandinėje grandinės pertraukiklis gali greitai nutraukti gedimo srovę, kad būtų išvengta gaisro ir kitų saugos nelaimingų atsitikimų; apsauga nuo žemos įtampos reiškia, kad kai maitinimo įtampa yra mažesnė už vardinę vertę, grandinės pertraukiklis gali automatiškai atjungti grandinę, kad apsaugotų įrangą nuo pažeidimo; o apsauga nuo nuotėkio reiškia, kad kai grandinėje įvyksta nuotėkis, grandinės pertraukiklis gali laiku nutraukti maitinimą, kad apsaugotų asmeninį saugumą. Apsauga nuo nuotėkio reiškia, kad grandinės pertraukiklis gali laiku nutraukti elektros tiekimą, kai grandinėje yra nuotėkis, kad apsaugotų asmeninį saugumą.

Naudojimas: Elektriniai liejimo korpuso grandinės pertraukikliai plačiai naudojami elektros sistemose gyvenamosiose, komercinėse, pramonės ir transporto srityse. Gyvenamajame lauke jis naudojamas namų grandinių ir elektros įrangos saugai apsaugoti; komercinėje srityje jis naudojamas didelių pastatų ir komercinių patalpų elektros sistemoms apsaugoti; pramonės srityje jis naudojamas saugiam gamyklos įrangos ir mašinų veikimui kontroliuoti ir apsaugoti; transportavimo srityje jis naudojamas stabiliam šviesoforų, geležinkelio signalų ir kitos įrangos veikimui apsaugoti.
