1.RCBO daugiausia naudojamas kintamos srovės 50 Hz (60 Hz), vardinės įtampos 230/400 V, vardinės srovės nuo 6 A iki 63 A žemos įtampos gnybtų paskirstymo sistemoje. RCBO yra lygus MCB+RCD funkcijai; Jis naudojamas apsaugai nuo elektros smūgio ir žmogaus netiesioginio kontakto apsaugai, elektros įrangos apsaugai, kai žmogaus kūnas liečiasi su elektra arba elektros tinklo nuotėkio srovė viršija nustatytą vertę, taip pat apsaugai nuo perkrovos ir trumpojo jungimo; Tai taip pat gali būti ne dažnio operatorius grandinėje, plačiai naudojamas gyvenamajame ir komerciniame rajone. Jis atitinka IEC61009-1 standartą. 2. MCB naudojamas AC50/60 Hz, vardinė įtampa 230 V3, 4 poliai 400 V, vardinė srovė iki 63 A, apsauganti nuo perkrovos ir trumpojo jungimo, taip pat nedažnam perjungimui įprastu atveju. Jis plačiai naudojamas pramonėje, komercijoje ir buityje. Šis gaminys atitinka IEC60898 standartą. 3.RCCB atitinka IEC61008 standartus.Jis gali nedelsiant nutraukti gedimo grandinę iškilus smūgio pavojui arba magistralinės linijos žemės nuotėkiui.Todėl tinka išvengti smūgio pavojaus ir gaisro, kurį sukelia žemės nuotėkis.Jį galima naudoti grandinėse iki vienfazių 240V, trifazių 415V, 506V arba 506V.
Specifikacijos:

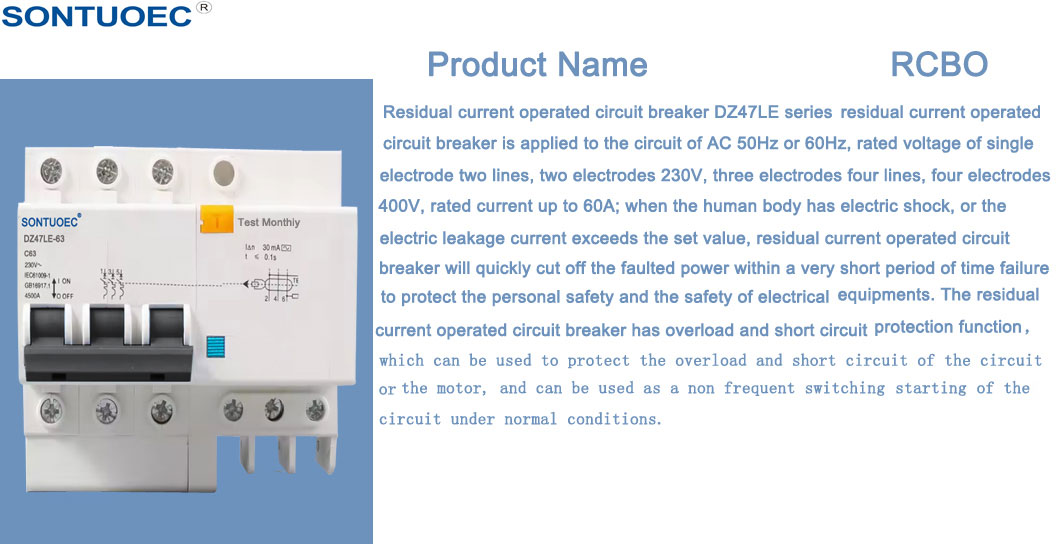

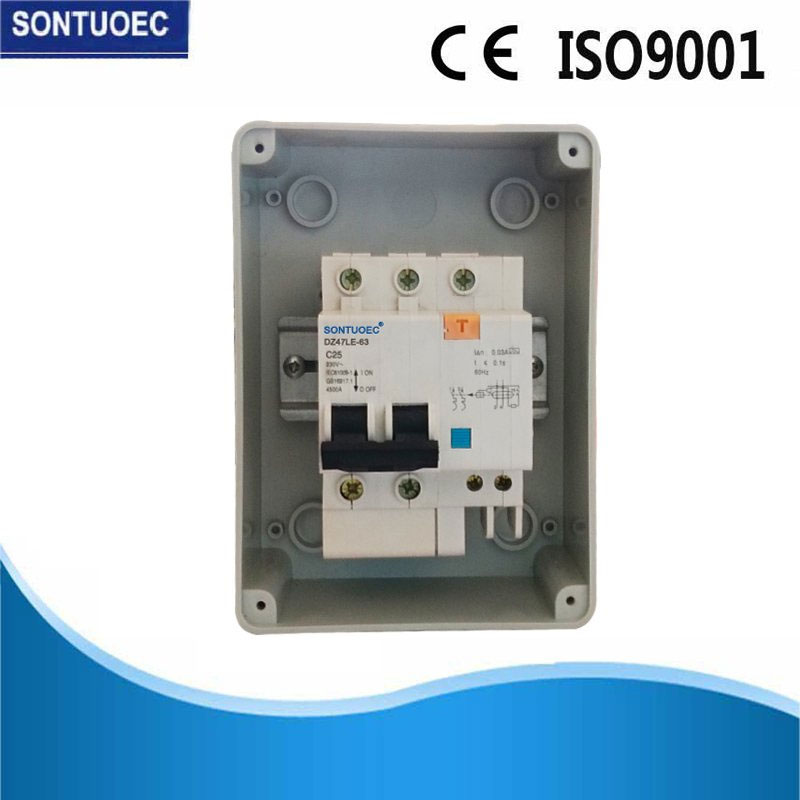

RCBO
| Standartinis | Vienetas | IEC/EN 61009-1 | |
| Elektros | Režimas | Elektroninis tipas | |
| funkcijos | Tipas (juntamo įžeminimo nuotėkio bangos forma) | A, AC | |
| Termomagnetinio atpalaidavimo charakteristika | B, C, D | ||
| Nominali srovė ln | A | 6,10,16,20,25,32,40,63 | |
| lenkai | P | 1P+N, 3P+N | |
| Nominali įtampa Ue | V | AC 230, 400 | |
| Vardinis jautrumas I△n | A | 0,01, 0,03, 0,1, 0,3, 0,5 | |
| Nominali likutinė gamybos ir laužymo galia l△m | A | 500 | |
| Nominali trumpojo jungimo galia Icn | A | 6000 | |
| Pertraukos laikas pagal I△n | S | ≤0,1 | |
| Vardinis dažnis | Hz | 50/60 | |
| Nominali impulsinė įtampa (1,2/50) Uimp | V | 4000 | |
| Dielektrinė bandymo įtampa esant ind.Freq 1min | kV | 2 | |
| Izoliacijos įtampa Ui | V | 250 | |
| Užterštumo laipsnis | 2 | ||
| Mechaninės savybės | Elektros tarnavimo laikas | 4000 | |
| Mechaninis gyvenimas | 10000 | ||
| Gedimo srovės indikatorius | TAIP | ||
| Apsaugos laipsnis | IP20 | ||
| Aplinkos temperatūra | ºC | -5~+40 (Specialią programą žr | |
| (kai paros vidurkis ≤35ºC) | temperatūros kompensavimo korekcija) | ||
| Laikymo temperatūra | ºC | -25~+70 | |
| Montavimas | Terminalo jungties tipas | Kabelis/Pin tipo šyna/U tipo šyna | |
| Terminalo dydis viršuje / apačioje kabeliui | mm2 | 25 | |
| AWG | 5 gegužės 18 d | ||
| Gnybtų dydis viršaus/apačioje šynai | mm2 | 25 | |
| AWG | 3 gegužės 18 d | ||

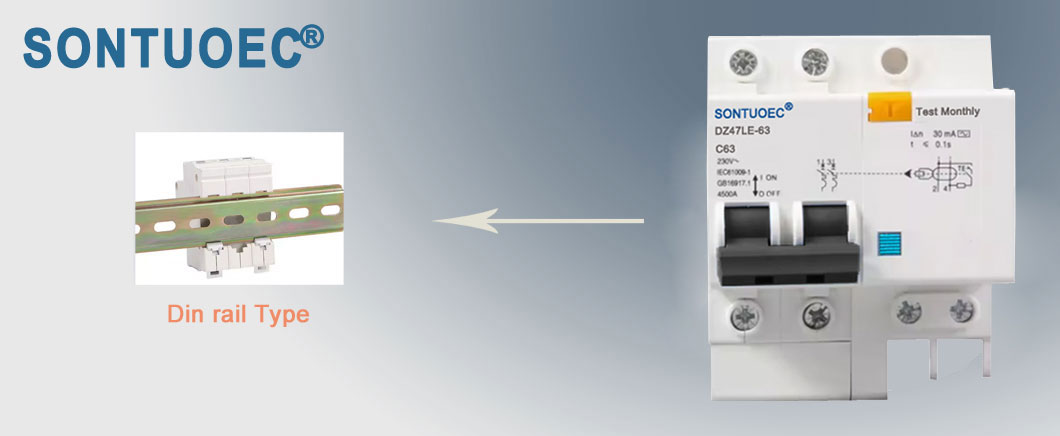

| Montavimas | Ant DIN bėgelio EN 60715(35mm), naudojant greitą spaustuką | ||
| Ryšys | Iš viršaus |
Produkto apžvalga:
1. Apsaugokite nuo įžeminimo / nuotėkio srovės ir izoliacijos funkcijos
2. Didelė trumpojo jungimo srovės atsparumo talpa3. Taikoma gnybtų ir kaiščio/šakės tipo šynų jungtims
5. Automatiškai atjunkite grandinę, kai įvyksta įžeminimo/nuotėkio srovė ir viršija vardinį jautrumą
6. Nepriklausoma nuo maitinimo ir linijos įtampos, be išorinių trukdžių, įtampos svyravimų.
MCB
| Modelis | MCB |
| Standartinis | IEC60898-1 |
| stulpas | 1P, 2P, 3P, 4P |
| Suklupimo kreivė | B, C, D |
| Nominali trumpojo jungimo talpa (Icn) | 3KA,4.5KA,6KA,10KA |
| Nominali srovė (į) | 1,2,4,6,10,16,20,25,32,40,50,63A |
| Nominali įtampa (Un) | AC230(240)/400(415)V |
| Magnetiniai išmetimai | B kreivė: nuo 3 iki 5 colių |
| C kreivė: tarp 5 ir 10 colių | |
| D kreivė: nuo 10 iki 14 colių | |
| Elektromechaninė ištvermė | daugiau nei 6000 ciklųC |
RCCB
| Standartinis | Vienetas | IEC/EN 61008-1 | |
| Elektros | Tipas (juntamo įžeminimo nuotėkio bangos forma) | AC, A | |
| Funkcija | Nominali srovė In | A | 16,25,32,40,63 |
| lenkai | P | 2,4 | |
| Nominali įtampa Ue | V | 230/400 | |
| Vardinis jautrumas I n | A | 0,01,0,03,0,1,0,3 | |
| Izoliacijos įtampa Ui | V | 500 | |
| Įvertintas likutis ir | A | 630 | |
| lūžimo geba I m | |||
| Trumpojo jungimo srovė I c | A | 4500/6000 | |
| SCPD saugiklis | A | 6000 | |
| Pertraukos laikas pagal I n | s | <0.1 | |
| Vardinis dažnis | Hz | 50/60 | |
| Užterštumo laipsnis | 2 | ||
| MechanikaI | Elektros tarnavimo laikas | t | 4000 |
| funkcijos | Mechaninis gyvenimas | t | 20000 |
| Gedimo srovės indikatorius | Taip | ||
| Apsaugos laipsnis | IP20 | ||
| Aplinkos temperatūra | C | Nuo -25C iki 40C | |
| (su dienos vidurkiu 35) | |||
| Laikymo temperatūra | C | Nuo -25C iki 70C | |
|
|
|||
1 klausimas. koks mokėjimo terminas? A. Mes priimame TT, 30% užstatą ir 70% likutį, palyginti su BL kopija
2 klausimas. Kaip yra pristatymo laikas?
A. paprastai gamyba užtruks apie 25 dienas
Q 3. Pasakyk man pakuotės standartą?
A. Paprastai tai yra dėžutės, bet taip pat galime supakuoti pagal jūsų poreikius.
4 klausimas. Ar sutiktumėte naudoti mūsų logotipą?
A. Jei turite gerą kiekį, atlikti OEM nėra jokių problemų.
Q5. Ar galiu paimti keletą pavyzdžių?
A: Taip, mes palaikome mėginių paėmimą prieš pateikiant užsakymą. Tiesiog nedvejodami susisiekite su mumis, jei turite kokių nors reikalavimų.
6 klausimas. Ar esate originali gamykla?
A: Taip, mes turime savo gamyklą.
7 klausimas. Kaip galite įsitikinti produktų kokybe?
A: Laikydamiesi tarptautinių kokybės standartų patikrinsime kiekvieną prekę prieš iškeldami iš gamyklos.Susisiekite su mumis.Dėkojame, kad perskaitėte.Jei koks nors produktas atitinka jūsų poreikius.Sveiki atvykę atsiųskite mums el. laišką arba per „Wechat“ ir „WhatsApp“.Esame tikri, kad į bet kokią jūsų informaciją bus atkreiptas dėmesys nedelsiant.
