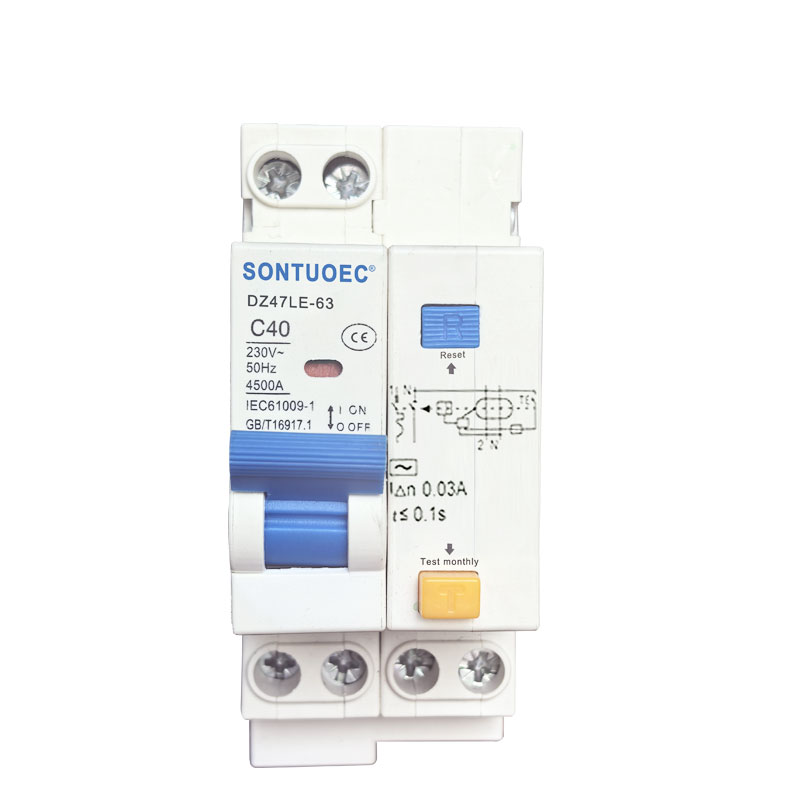

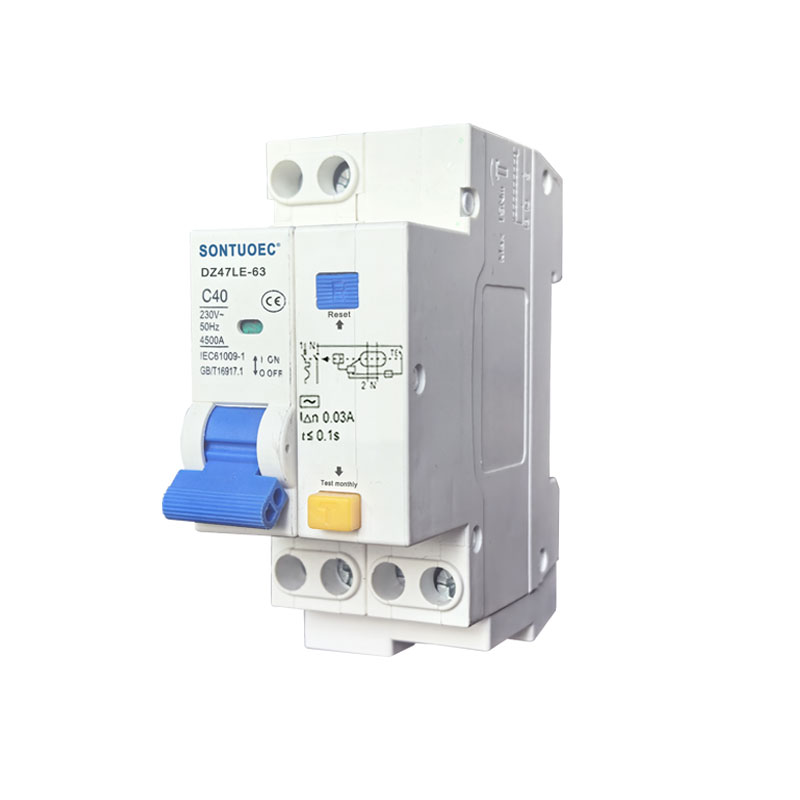

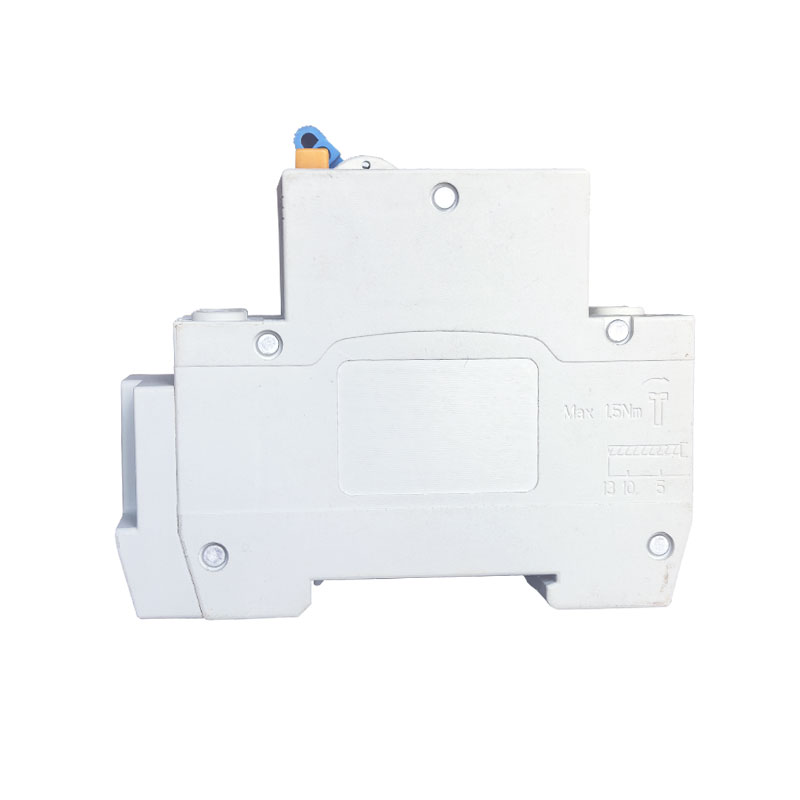

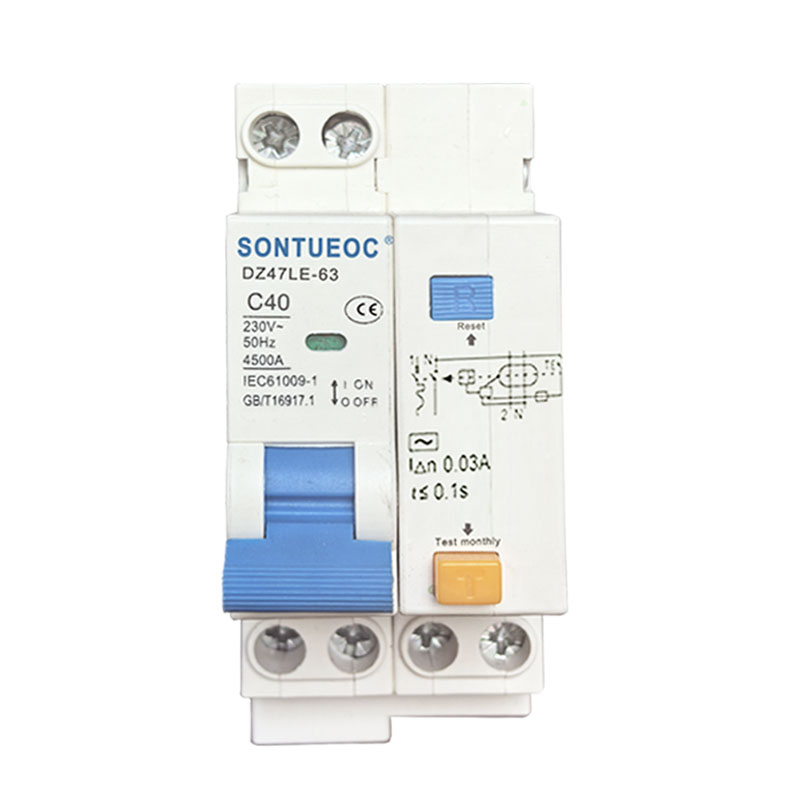

Dz47le-63 RCBO serijos nuotėkio srovės grandinės pertraukiklis

SONTUOEC yra vienas iš Kinijos tiekėjų ir (arba) gamintojų, besispecializuojančių įvairių smulkių elektros prietaisų gamyboje. DZ47LE taikomas 50/60 Hz vardinės įtampos 230 V linijai, vieno poliaus dviejų laidų, 2 polių 4 polių arba 400 V 3 polių. 4 polių ir vardinė srovė iki 63A. Jis gali apsaugoti liniją ir variklį nuo perkrovos ir trumpojo jungimo Taip pat gali būti naudojamas retam linijos konversijai ir retai varikliui užvesti. Jis atitinka IEC61009.1 standartus.

Modelis:DZ47LE-63

Siųsti užklausą

Prekės aprašymas

Techniniai parametrai:

Nominali įtampa (V)	Nominalioji atvejo inm(A) srovė	lenkai	Neutralus	Nominali srovės in(A)	Nominali trumpojo jungimo pertraukimo galia Icu (KA)		Vardinės srovės nuotėkis Pertraukimo srovė	Nominali srovė nepertraukiama srovė (mA)
Nominali įtampa (V)	Nominalioji atvejo inm(A) srovė	lenkai	Linelis	Nominali srovės in(A)	Pertraukimo pajėgumas Icu (KA)	COS	(mA))	Nominali srovė nepertraukiama srovė (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

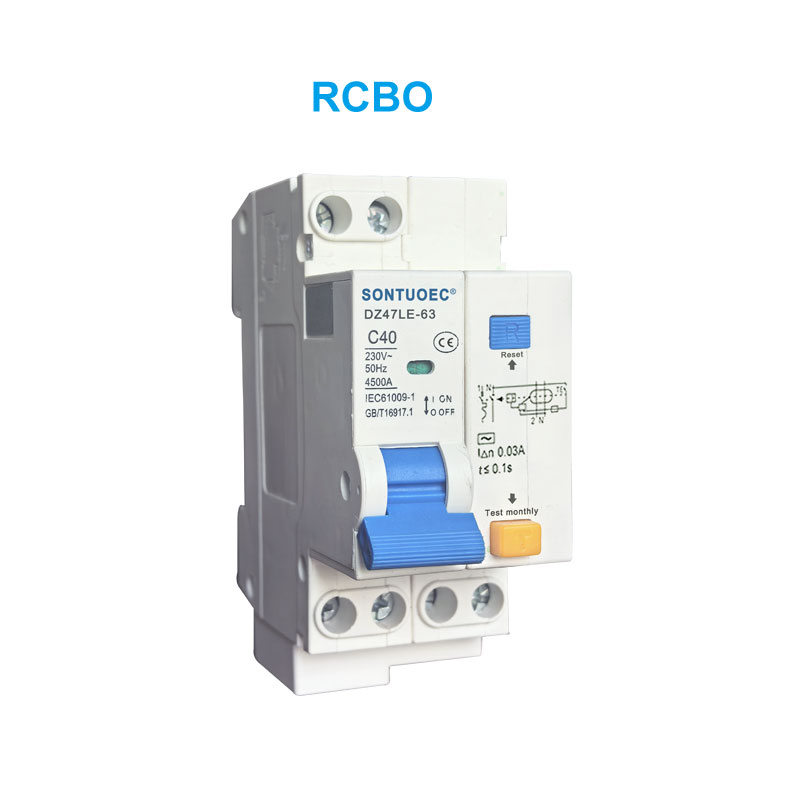

DZ47LE liekamosios srovės valdomas grandinės pertraukiklis su apsauga nuo viršsrovių (elektroninis):

1. Taikymas

Personalo ir priešgaisrinė apsauga

Kabelių ir linijų apsauga nuo perkrovos ir trumpojo jungimo

2. Bendrosios RCBO pasirinkimo taisyklės:

a.Vardinė liekamoji darbinė srovė

Esant ≤ 30 mA: papildoma apsauga esant tiesioginiam kontaktui In ≤300 mA: prevencinė priešgaisrinė apsauga esant įžeminimo srovėms

b.Kliudymo klasė

AC klasė – Išjungimas užtikrinamas esant sinusoidinėms, kintamosioms srovėms, nesvarbu, ar jos greitai paleidžiamos, ar lėtai didėja.

c.Išjungimo kreivė

C kreivė (5-10 In) grandinių apsauga ir valdymas nuo perkrovų ir trumpųjų jungimų; apsauga nuo varžinių ir indukcinių apkrovų su maža įsijungimo srove.

D kreivė (10-14 In) grandinių apsauga ir valdymas nuo perkrovų ir trumpųjų jungimų; apsauga grandinėms, kurios tiekia apkrovas su didele įjungimo srove, kai grandinė uždaroma (LV/LV transformatoriai, gedimo lempos).
