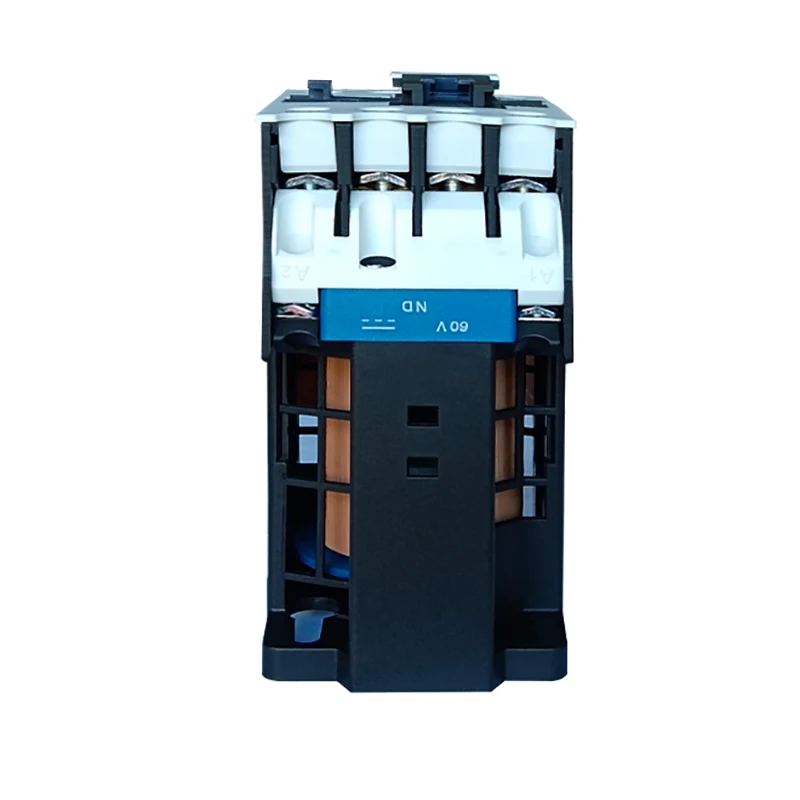

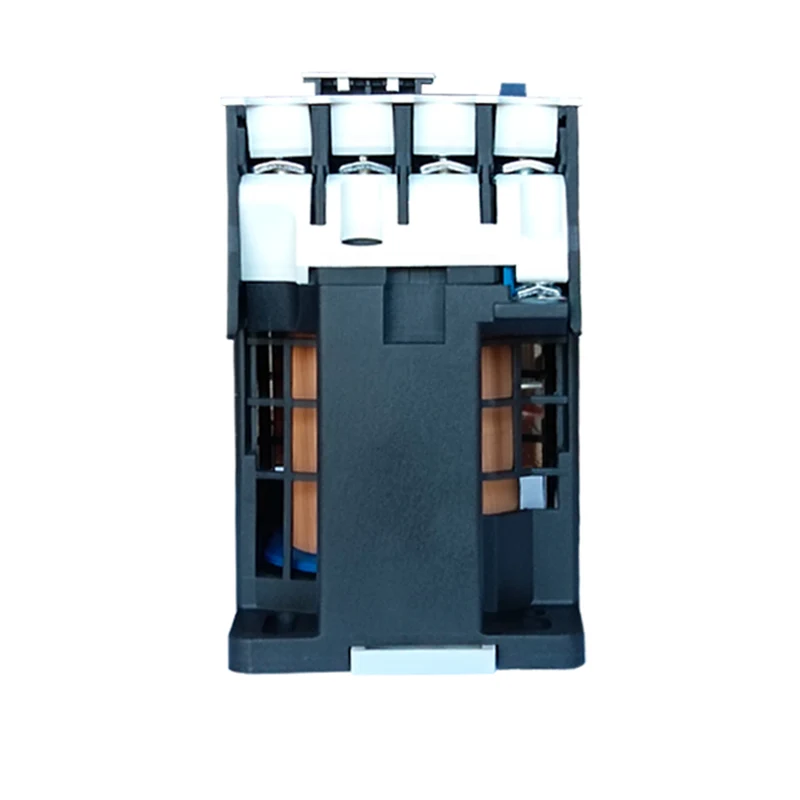

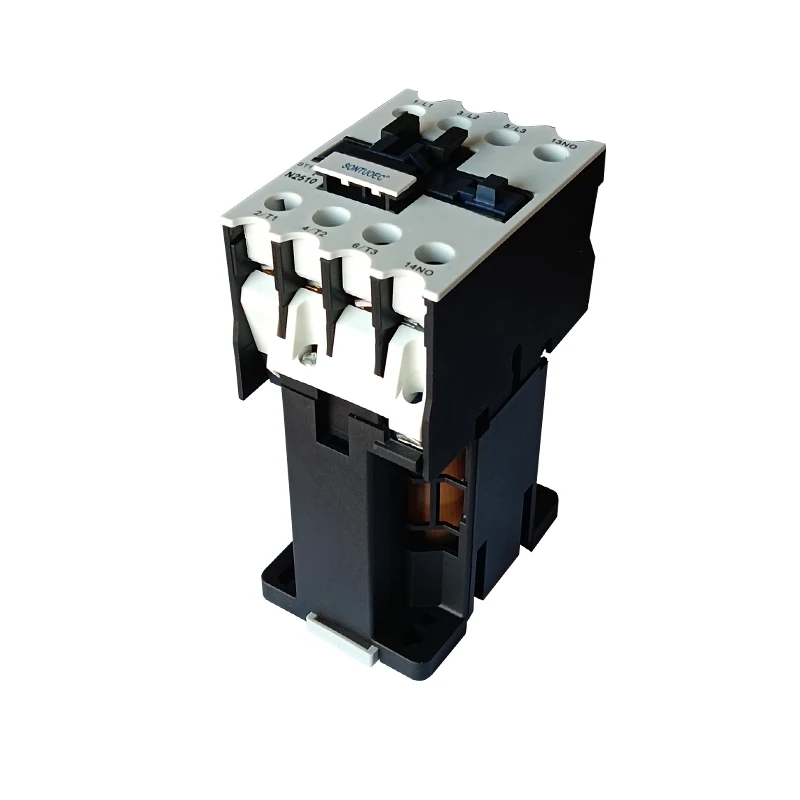

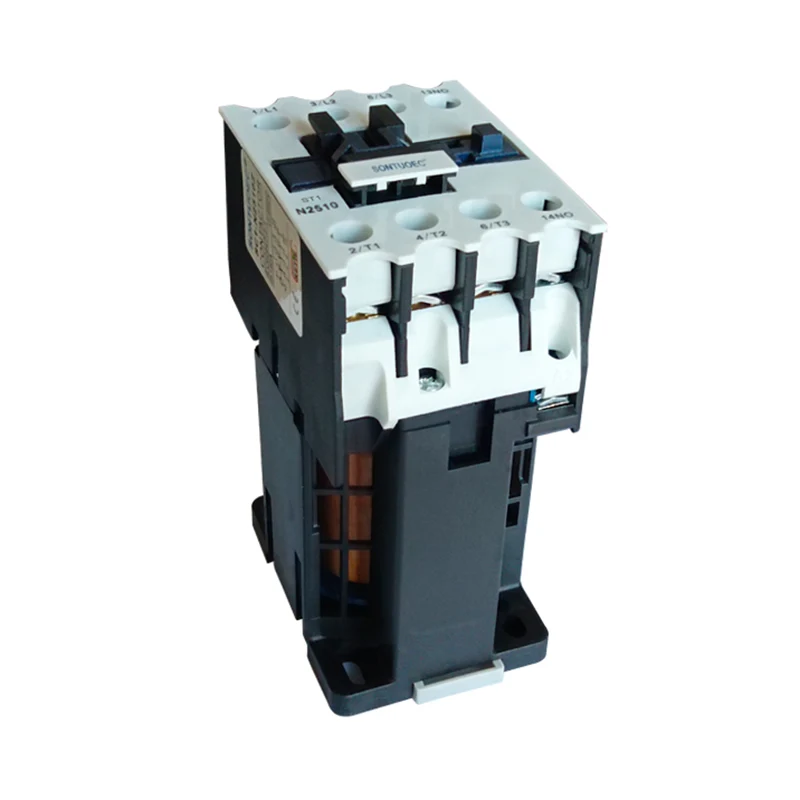

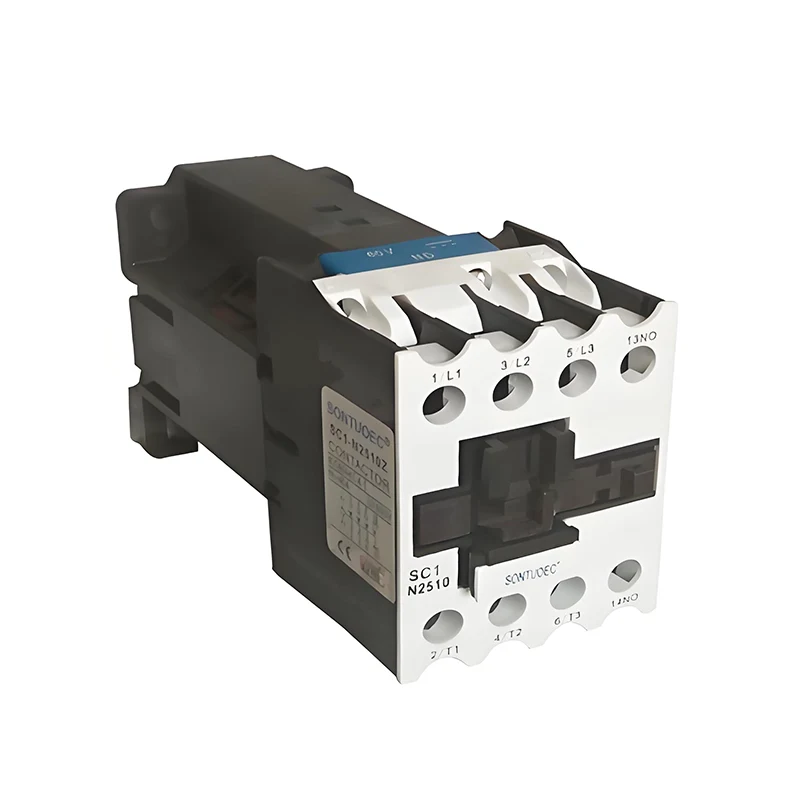

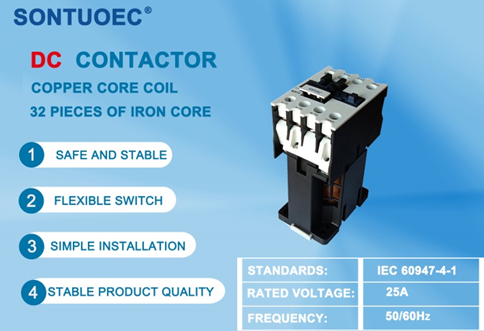

DC magnetinis kontaktorius

DC magnetinis kontaktorius yra elektrinis prietaisas, kuris naudoja nuolatinės srovės srovę, tekančią per ritę, kad būtų sukurtas magnetinis laukas, kuris uždaro ar sulaužo kontaktus, taip kontroliuodamas nuolatinės srovės grandinės įjungimą. Jis daugiausia naudojamas nuotolinio valdymo, automatikos valdymo sistemose ir nuolatinės srovės grandinėse, kuriose reikia dažnai veikti.

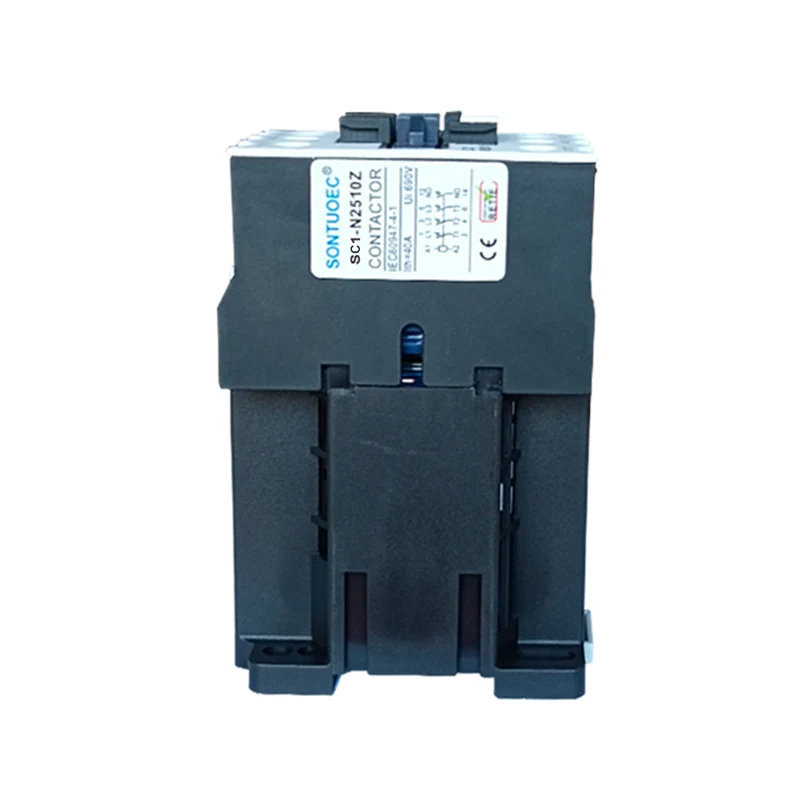

Modelis:SC1-N

Siųsti užklausą

Prekės aprašymas

Tipas		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
Įvertinta insulatio įtampa		660	660	660	660	660	660	660	660	660	660
Įprasta šiluminė		20	24	32	40	50	60	75	80	110	125
dabartinis		20	24	32	40	50	60	75	80	110	125
Įvertinta operatyvinė		9	12	16	25	32	40	50	63	80	95
dabartinis		9	12	16	25	32	40	50	63	80	95
kontroliuojamas	220 V.	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Galia (kw)	380v	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V.	4	5.5	9	11	15	22	35	37	45	45
	440 V.	4	5.5	9	11	15	22	30	37	45	45
	660 V.	5.5	7.5	10	15	18.5	30	33	37	45	45
PASTABA		Diegti					Diegti
		Relės gali naudoti du varžtus					Relės gali trys
		ir taip pat naudokite 35 mm					varžtus ir taip pat naudokite
		montavimo bėgis					75 mm arba 35 mm diegimas
							geležinkelis

Operacijos principas

Kai įjungiama nuolatinės srovės magnetinio kontaktoriaus ritė, DC srovė ritėje sukuria magnetinį lauką. Dėl šio magnetinio lauko statinė geležies šerdis sukels elektromagnetinį siurbimą, kuris pritraukia judančią geležies šerdį ir taip paskatins kontaktinę sistemą veikti. Paprastai dažniausiai uždaromi kontaktai atsidarys, o paprastai atidaromi kontaktai užsidarys, realizuodami grandinės įjungimo/išjungimo valdymą. Kai ritė yra išnaikinta, elektromagnetinis siurbimas išnyksta, judanti geležies šerdis atstatoma veikiant spyruoklei, o kontaktai grįžta į jų pradinę būseną.

Pagrindinė struktūra ir charakteristikos

Elektromagnetinė sistema: įskaitant ritę, statinę geležies šerdį ir judančią geležies šerdį bei kitus komponentus, yra pagrindinė magnetinio lauko generavimo dalis ir kontaktų veikimo kontrolė.

Kontaktų sistema: įskaitant paprastai atvirus kontaktus ir paprastai uždarytus kontaktus, naudojamas valdyti grandinę įjungta ir išjungta. Kontaktinės medžiagos paprastai turi gerą elektros laidumą ir aukštos temperatūros našumą.

ARC gesinimo įtaisas: naudojamas gesinti lanką, kai kontaktas nutrūksta, kad apsaugotų kontaktą nuo pažeidimo. Didelės talpos kontaktoriams ypač svarbus lanko gesinimo įtaiso dizainas.

DC magnetiniam kontaktoriui būdinga paprasta struktūra, patikimas veiksmas, ilgas tarnavimas ir lengva priežiūra. Tuo pačiu metu dėl nuolatinės srovės maitinimo šaltinio jis turi mažai energijos suvartojant ir triukšmą.

Atranka ir atsargumo priemonės

Renkantis DC magnetinį kontaktorių, reikia atsižvelgti į šiuos veiksnius:

Įvertinta įtampa: įsitikinkite, kad pasirinkto kontaktoriaus įvertinta įtampa atitinka nuolatinės srovės įtampą grandinėje.

Įvertinta srovė: Pagal grandinės apkrovos srovės kiekį pasirinkite kontaktorių su atitinkama įvertinta srovė. Tuo pačiu metu taip pat reikia atsižvelgti į perkrovos talpą ir trumpalaikį kontaktoriaus talpą.

Kontaktinė forma ir numeris: Pagal „Circuit Control“ paklausą pasirinkite tinkamą kontaktinę formą ir numerį. Pvz., Ar paprastai reikia atidaryti, ar paprastai uždaryti kontaktai ir kiek kontaktų reikia.

Prekės ženklas ir kokybė: Pasirinkite žinomus prekės ženklus ir aukštos kokybės produktus, kad užtikrintumėte kontaktoriaus patikimumą ir tarnavimo laiką. Taip pat apsvarstykite tokius veiksnius kaip produkto garantinis aptarnavimas ir techninė pagalba.

Naudojant DC magnetinius kontaktorius, turite atkreipti dėmesį į šiuos dalykus:

Teisingas laidus: įsitikinkite, kad kontaktoriaus laidai yra teisingi, kad būtų išvengta neteisingo laidų, dėl kurių grandinės gedimas yra gedimas ar kontaktoriaus sugadinimas.

Reguliarus tikrinimas ir priežiūra: reguliariai apžiūrėkite ir palaikykite kontaktorių, įskaitant kontaktų valymą, varžos ritės atsparumą ir atsparumą izoliacijai. Įsitikinkite, kad kontaktorius yra geros darbinės būklės.

Venkite perkrovos ir trumpalaikio aprišimo: Venkite ilgą laiką leisti kontaktoriui veikti esant perkrovai ar trumpametražiams, kad nepažeistumėte kontaktoriaus ir paveiktų grandinės stabilumą.
