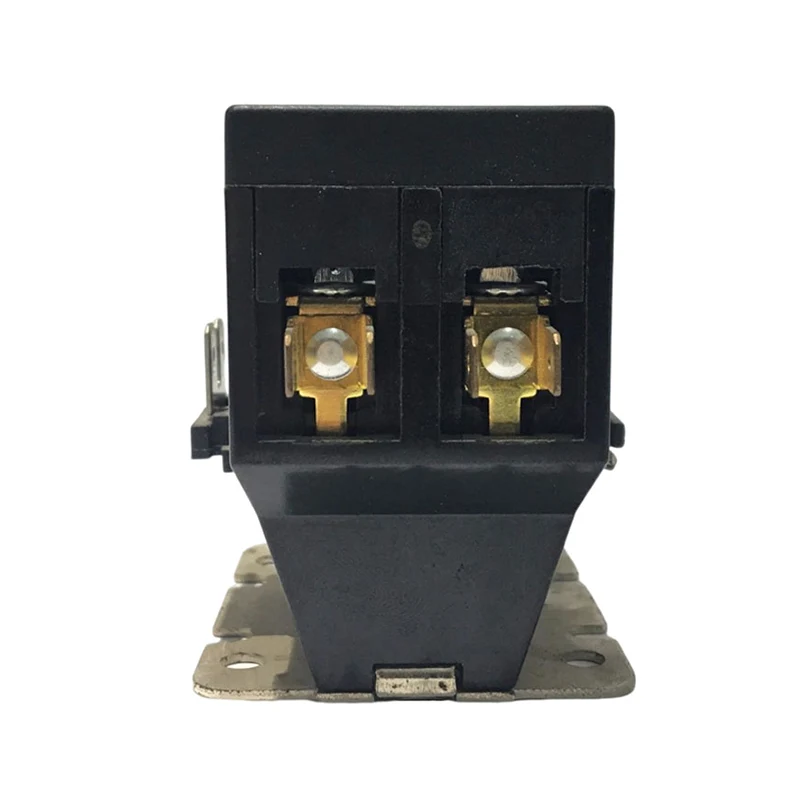

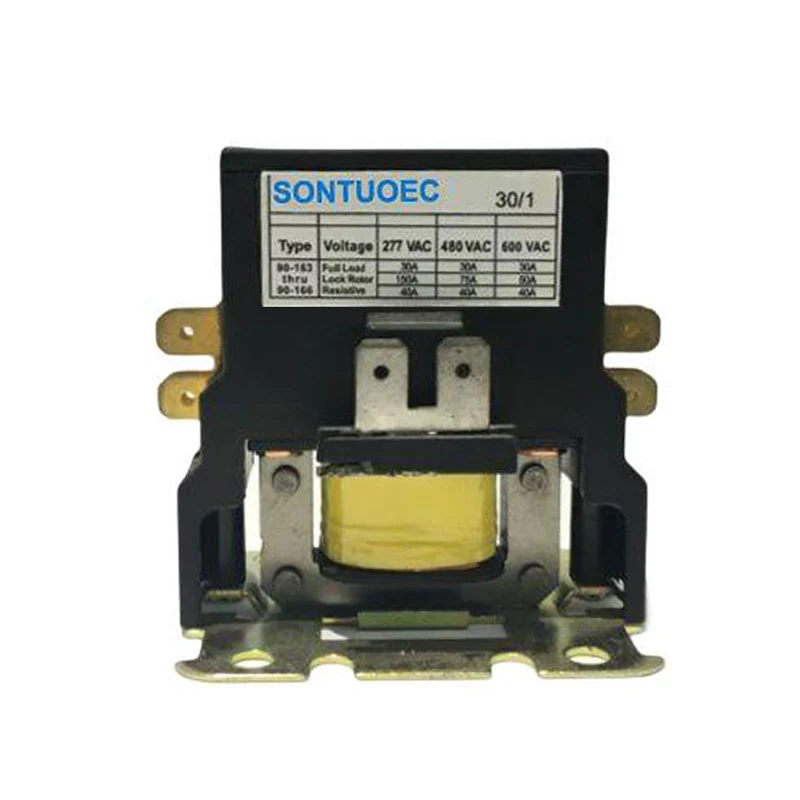

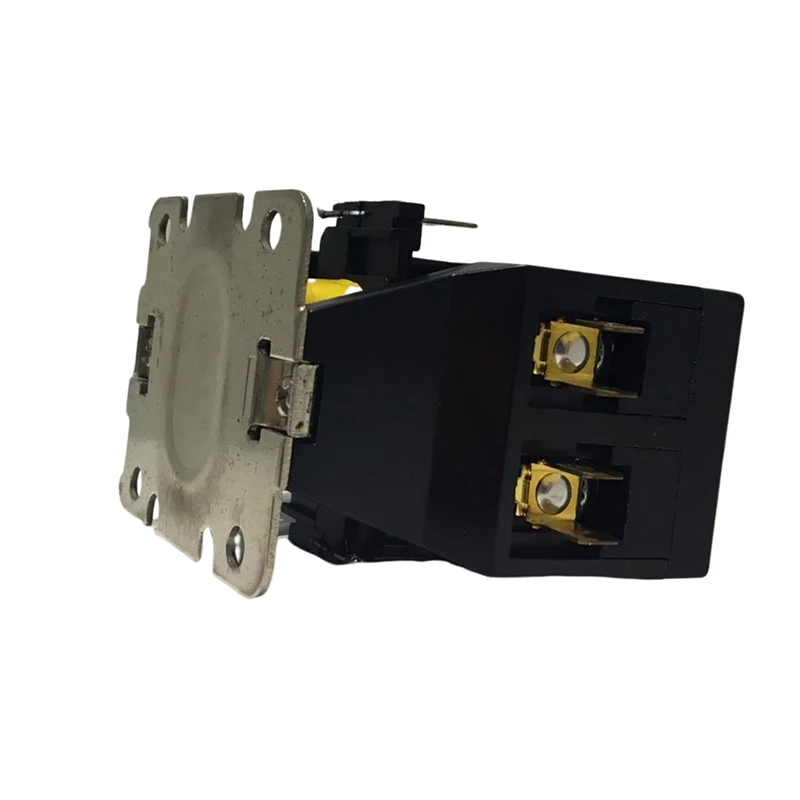

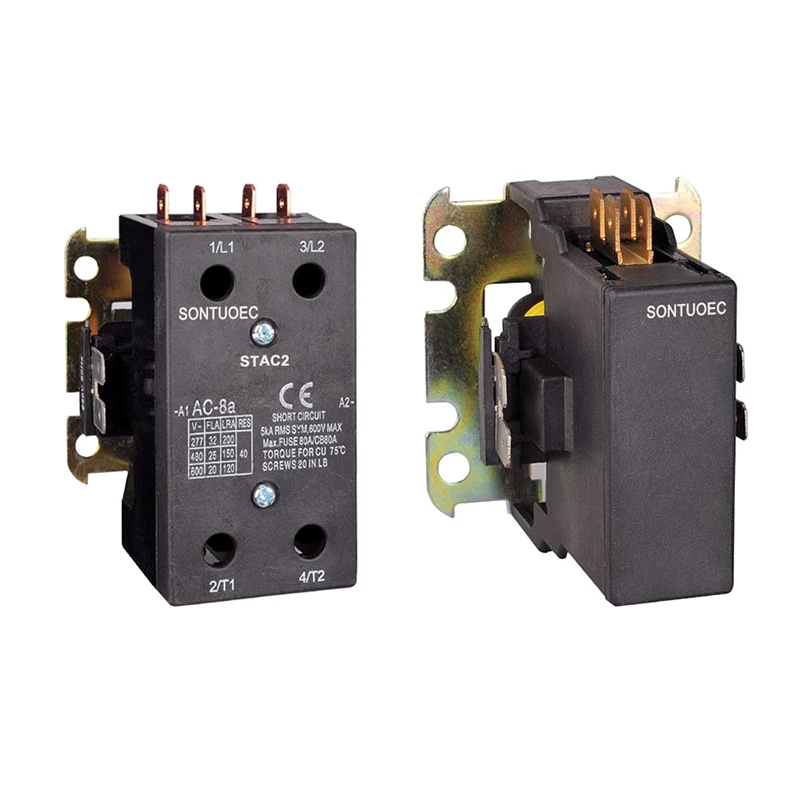

Oro kondicionierius kintamosios srovės kontaktorius

Oro kondicionavimo kintamosios srovės kontaktoriai yra neabejotini. TIKSLINIAI KIL KONTAKTORIAI yra skirti naudoti šaldymo, oro kondicionavimo ir elektrinio šildymo sistemose. Galios jungtys gali būti padarytos su varžtais gnybtais su greitomis jungtimis arba sujungimo gnybtais su greitomis jungtimis

Siųsti užklausą

Prekės aprašymas

Modelis Nr	Pilna apkrova	Atsparumo stiprintuvai (A)	Stulpas Nr.	Ritės įtampa ( V)	Linijos įtampa (V)	MAX HP		-
Modelis Nr	AMPS (A)	Atsparumo stiprintuvai (A)	Stulpas Nr.	50/60Hz	Linijos įtampa (V)	Įtampa (V)	Vienišas Fazė	Trys Fazė
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izoliacinė medžiaga	Kontaktų blokas ir vežėjas yra aukštos kokybės Elektros laipsnio termoreaktavimo dervos
Temperatūros diapazonas	-40 ° F iki 150 ° F; -5-+40
Mechaninis gyvenimas (be apkrovos)	Atitinka UL ir ARI specifikacijų standartą
Electricl Life	Atitinka UL ir ARI specifikacijas Standartas
Svoris (apytikslis)	9,25 uncijos
Ritės dažnis	50/60Hz
Ritės izoliacija	B klasė (130ºC)
Nutraukimas	Slėgio jungtis ir dvigubas 1/4 q.c
Operuoti	85% nominalios ritės; 110% maksimalus saugus operuoti
Darbo ciklas	Ištisinis

Struktūra ir savybės

Struktūra:

Elektromagnetinė sistema: apima komponentus, tokius kaip ritės, šerdys ir kt., Kurie naudojami magnetiniam srautui generuoti, kad būtų galima atidaryti ir uždaryti kontaktinę sistemą.

Kontaktų sistema: apima pagrindinį kontaktą ir pagalbinį kontaktą. Pagrindinis kontaktas naudojamas vardinei oro kondicionavimo sistemos srovei nešti, o pagalbinis kontaktas naudojamas valdymo signalo perdavimui ir grįžtamąjį ryšį.

ARC gesinimo įtaisas: naudojamas užgesinti lanką, sugeneruotą, kai kontaktas atjungtas, kad būtų apsaugotas kontaktas nuo pažeidimo.

Korpuso ir šilumos išsklaidymo įtaisas: naudojamas apsaugoti vidinius komponentus nuo išorinės aplinkos ir užtikrinti būtiną šilumos išsklaidymo funkciją.

Savybės:

Specializacija: Skirta oro kondicionavimo sistemoms patenkinti oro kondicionavimo sistemų poreikius elektros valdymui.

Patikimumas: Kontaktų sistema yra pagaminta iš aukštos kokybės medžiagų, turinčių gerą elektrinį laidumą ir atsparumą dilimui, kad būtų užtikrintas ilgalaikis stabilus veikimas.

Sauga: aprūpintas tobulu lanko gesinimo įtaisu, efektyviai užkirsdamas kelią kontaktų ir aplinkinės aplinkos lanko sugadinimui.

Suderinamumas: suderinamas su įvairiomis oro kondicionavimo sistemomis ir elektros valdymo sistemomis, patogiai montuoti ir paleisti.

Darbo principas

Kai 2P oro kondicionavimo kintamosios srovės kontaktoriaus ritė yra įjungiama, geležinė šerdis tampa magnetinė ir pritraukia kontaktų sistemą uždaryti, taip sujungdamas oro kondicionavimo sistemą prie maitinimo šaltinio. Kai ritė yra išnaikinta, geležinė šerdis praranda savo magnetizmą, o kontaktinė sistema bus atskirta veikiant spyruoklei, taip atjungdama oro kondicionavimo sistemą nuo elektros šaltinio. Tokiu būdu kontaktorius gali realizuoti nuotolinio oro kondicionavimo sistemos valdymą.

Air Conditioning AC Contactor
