6ka liekamosios srovės grandinės pertraukiklis, apsauga nuo srovės RCBO

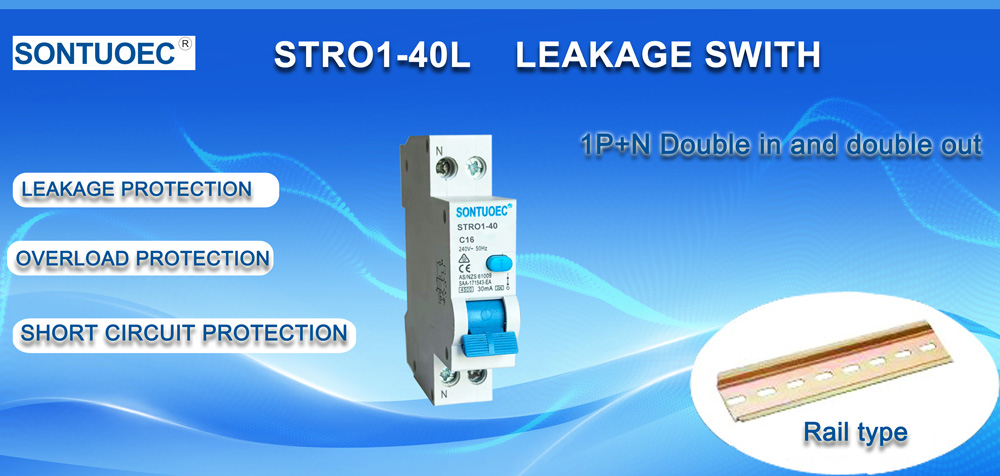

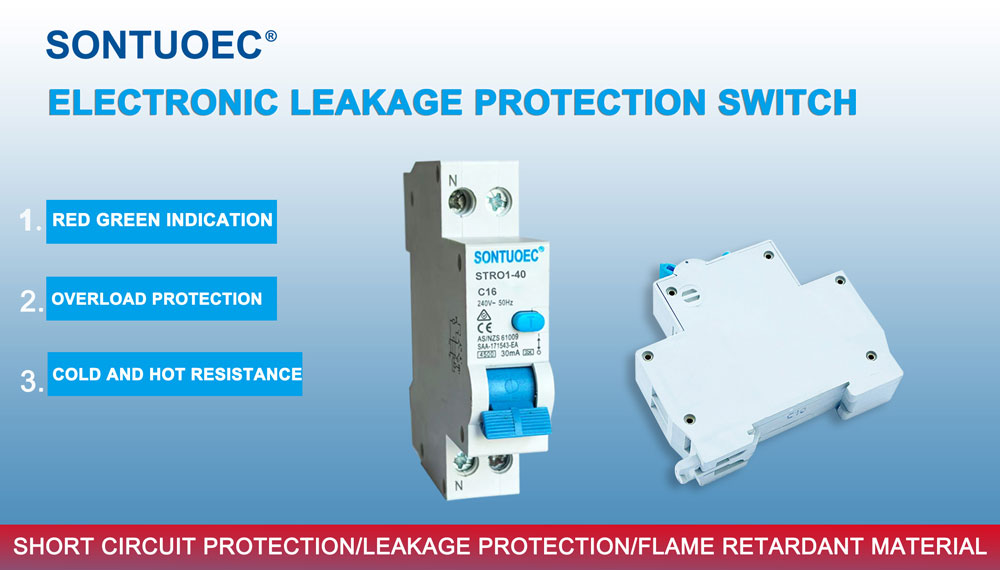

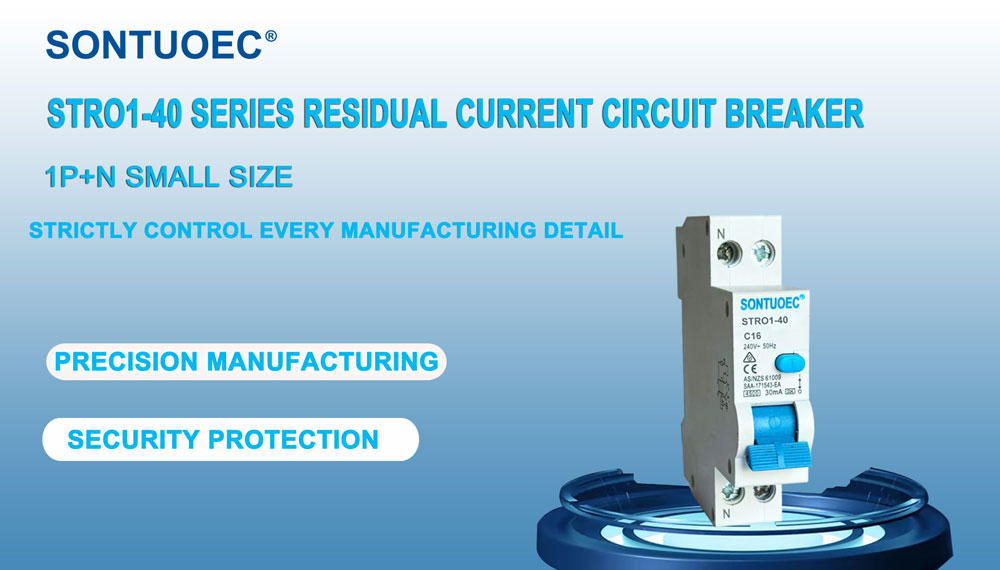

SONTUOEC yra vienas iš Kinijos tiekėjų/gamintojų, besispecializuojančių įvairių smulkių elektros prietaisų STRO1-40 RCBO gamyboje, pilnas pavadinimas yra Liekamosios srovės grandinės pertraukiklis su apsauga nuo viršsrovių. Tai elektros saugos įtaisas, integruojantis apsaugą nuo perkrovos, trumpojo jungimo ir apsaugą nuo nuotėkio, plačiai naudojamas gyvenamųjų, komercinių ir pramoninių patalpų elektros sistemose, siekiant užtikrinti asmeninę saugą ir saugų įrangos eksploatavimą.STRO7-40 RCBO yra svarbus elektros saugos įtaisas su apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio. Suprasdami jo veikimo principą, charakteristikas, taikymo scenarijus ir pasirinkimo bei montavimo būdus, galėsite geriau naudoti ir prižiūrėti STRO7-40 RCBO, kad užtikrintumėte saugų elektros sistemų veikimą.

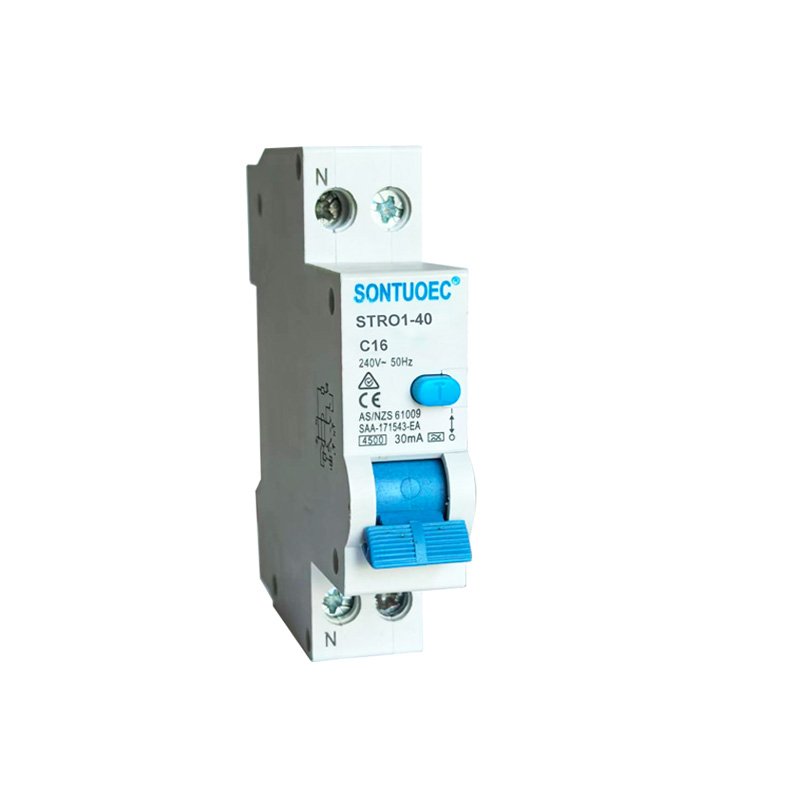

Modelis:STRO1-40

Siųsti užklausą

Prekės aprašymas

Specifikacijos:

Sandardas			IEC/EN 61009-1
Elektros	Tipas (juntamo įžeminimo nuotėkio bangos forma)		Elektroninis tipas
funkcijos	Nominali srovė In	A	A, AC
	lenkai	P	1P+N
	Nominali įtampa	V	AC 230
	Nominali srovė:		6,10,16,20,25,32,40A
	Vardinis jautrumas I△n	A	0,01,0,03,0,1,0,3,0,5
	Izoliacijos įtampa Ui	V	250
	Įvertintas likutis ir	A	500
	lūžimo geba I△m	A	500
	Trumpojo jungimo srovė I△c	A	45 006 000
	Vardinis dažnis	Hz	50/60
	Užterštumo laipsnis		2
Mechaninis	Elektros tarnavimo laikas	t	4000
funkcijos	Mechaninis gyvenimas	t	10000
	Apsaugos laipsnis		IP20
	Aplinkos temperatūra	ºC	-25~+40
	(kai paros vidurkis ≤35ºC)	ºC	-25~+40
	Laikymo temperatūra	ºC	-25~+70
Montavimas	Terminalo jungties tipas		Kabelis / U tipo šyna / kaiščio tipo šyna
	Gnybtų dydis viršuje/apačioje kabeliui	mm2	25
	Gnybtų dydis viršuje/apačioje kabeliui	AWG	18-5
	Gnybtų dydis viršaus/apačioje šynai	mm2	25
	Gnybtų dydis viršaus/apačioje šynai	AWG	18-3
	Montavimas		Ant DIN bėgio EN 60715(35mm) naudojant greitą spaustuką
	Ryšys		Iš viršaus ir iš apačios

Pagrindinės STRO1-40 RCBO funkcijos

Apsauga nuo perkrovos: kai srovė grandinėje viršija vardinę STRO1-40 RCBO vertę, ji automatiškai išjungs grandinę per nustatytą laikotarpį, kad grandinė ir įranga neperkaistų, taip išvengiant gaisro ir žalos.

Apsauga nuo trumpojo jungimo: Kai grandinėje įvyksta trumpasis jungimas, STRO1-40 RCBO greitai nutraukia grandinę, kad trumpojo jungimo srovė nesukeltų rimtos žalos grandinei ir įrangai.

Apsauga nuo nuotėkio: STRO1-40 RCBO gali aptikti likutinę srovę (t. y. nuotėkio srovę) grandinėje. Kai likutinė srovė viršija nustatytą slenkstį, STRO1-40 RCBO per labai trumpą laiką atjungs grandinę, kad išvengtų nelaimingų atsitikimų nuo elektros smūgio ir elektros gaisrų.

STRO1-40 RCBO veikimo principas

STRO1-40 RCBO yra vidinis terminis magnetinis suveikimo detektorius (apsaugai nuo perkrovos ir trumpojo jungimo) ir liekamosios srovės detektorius (apsaugai nuo nuotėkio). Kai srovė arba likutinė srovė grandinėje yra nenormali, atitinkamas smogtuvas įjungia STRO7-40 RCBO išjungimo mechanizmą, todėl jis greitai nutraukia grandinę.

1. Terminis magnetinis išjungiklis: jis naudoja šilumą ir magnetinį lauką, susidarantį, kai srovė teka per laidininką, kad išjungtų. Kai srovė yra per didelė, laidininkas įkaista ir sukuria magnetinį lauką, dėl kurio bimetalas terminio magnetinio smogtuvo viduje susilenkia arba magnetas pritraukia geležinę šerdį, taip suaktyvindamas išjungimo mechanizmą.

2. Liekamosios srovės detektorius: jis naudoja nulinės sekos srovės transformatorių, kad aptiktų likutinę srovę grandinėje. Kai likutinė srovė viršija nustatytą slenkstį, liekamosios srovės detektorius nusiųs signalą į išjungimo mechanizmą, kad nutrauktų grandinę.

STRO1-40 RCBO savybės

Daugiafunkcinė integracija: STRO1-40 RCBO integruoja apsaugos nuo perkrovos, trumpojo jungimo ir nuotėkio funkcijas, supaprastindama elektros sistemų projektavimą ir montavimą.

Didelis jautrumas: STRO1-40 RCBO gali greitai aptikti ir nutraukti nenormalias ir liekamąsias sroves grandinėje, užtikrinant patikimą apsaugą.

Lengva montuoti ir prižiūrėti: STRO1-40 RCBO paprastai yra moduliniai, kad būtų lengva montuoti ir prižiūrėti.

Aukštas saugumas: STRO1-40 RCBO yra griežtai išbandytas ir sertifikuotas dėl didelio saugumo ir patikimumo, kad būtų užtikrintas saugus elektros sistemų veikimas.

STRO1-40 RCBO taikymo scenarijai

STRO1-40 RCBO plačiai naudojami elektros sistemose gyvenamajame, komerciniame ir pramoniniame sektoriuose, ypač tose, kurioms vienu metu reikalinga apsauga nuo perkrovos, trumpojo jungimo ir įžeminimo nuotėkio. Paprastai jie įrengiami paskirstymo dėžėse, skirstomuosiuose skyduose ar valdymo spintelėse, siekiant apsaugoti grandines ir įrangą nuo pažeidimų, kuriuos sukelia nenormali srovė ir įtampa, ir apsaugoti nuo elektros smūgio.
