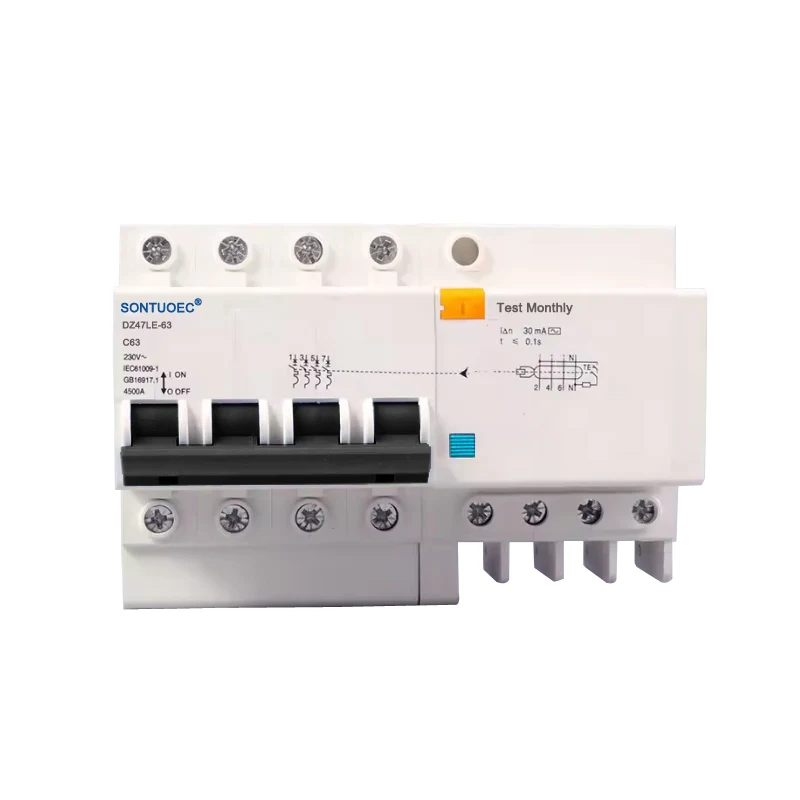

4P RCBO kintamosios srovės tipas

4P RCBO kintamosios srovės tipas yra 4 polių grandinės pertraukiklis, sujungiantis likutines srovės apsaugos ir viršsravimo apsaugos funkcijas, ypač skirtas kintamos srovės (AC) grandinėms. Jis gali automatiškai nutraukti maitinimo šaltinį, kai grandinėje aptinkama likutinės srovės (t. Y. Nuotėkio srovė), kad būtų išvengta elektros gaisrų ir asmeninių elektros smūgio avarijų. Tuo pačiu metu ji taip pat turi apsaugos nuo viršįtampio funkciją, kuri gali automatiškai sumažinti maitinimo šaltinį, jei grandinėje perkrovos ar trumpojo jungimo grandinėje apsaugotų grandinės ir įrangos saugumą.

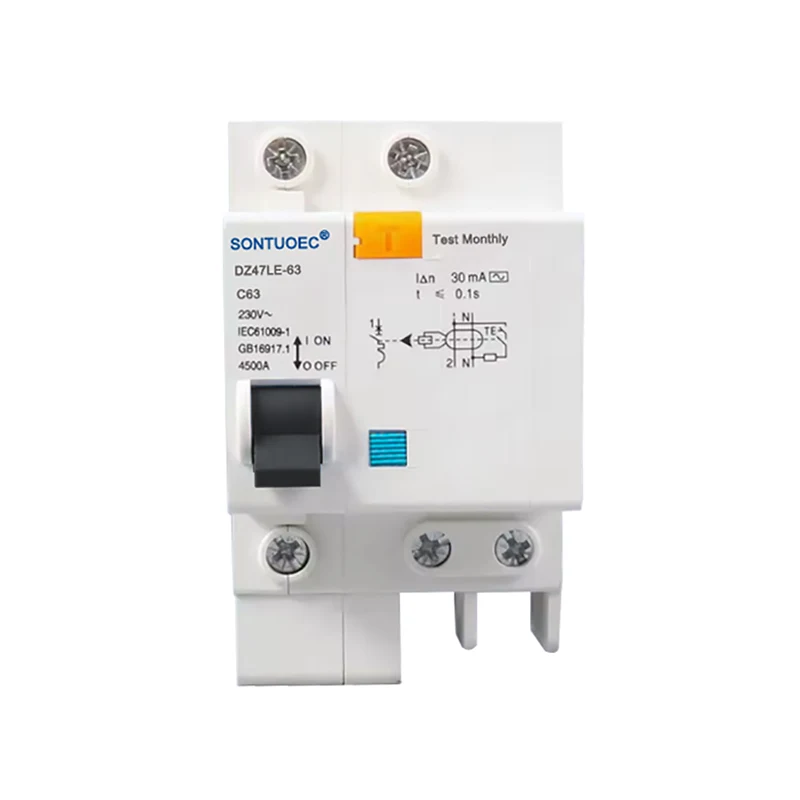

Modelis:DZ47LE-63

Siųsti užklausą

Prekės aprašymas

vardas	Likęs grandinės pertraukiklis su apsauga nuo viršįtampių
savybės	Perkrovos/ trumpojo jungimo/ nuotėkio apsauga

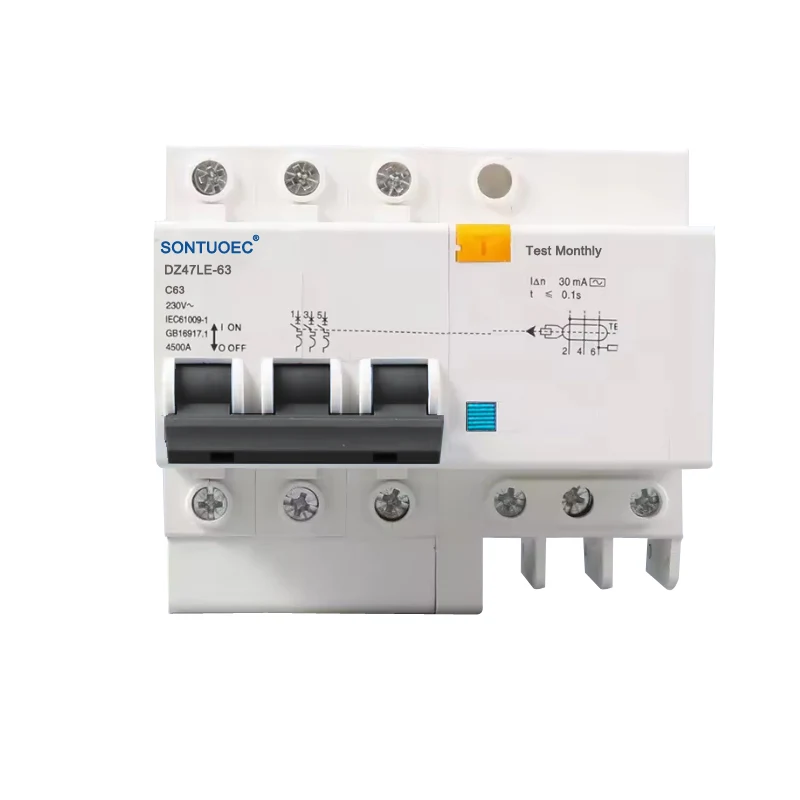

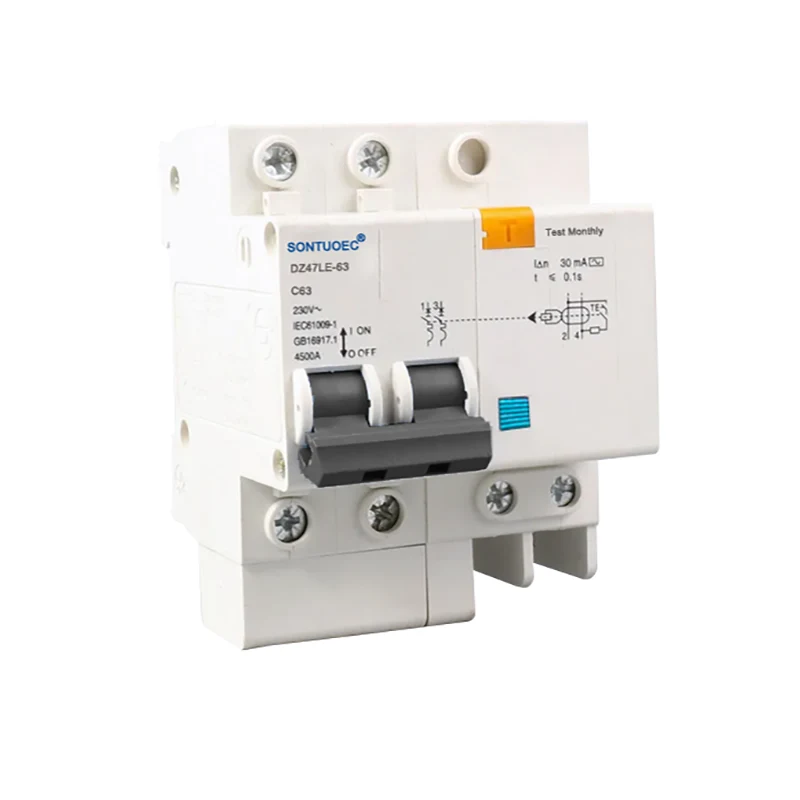

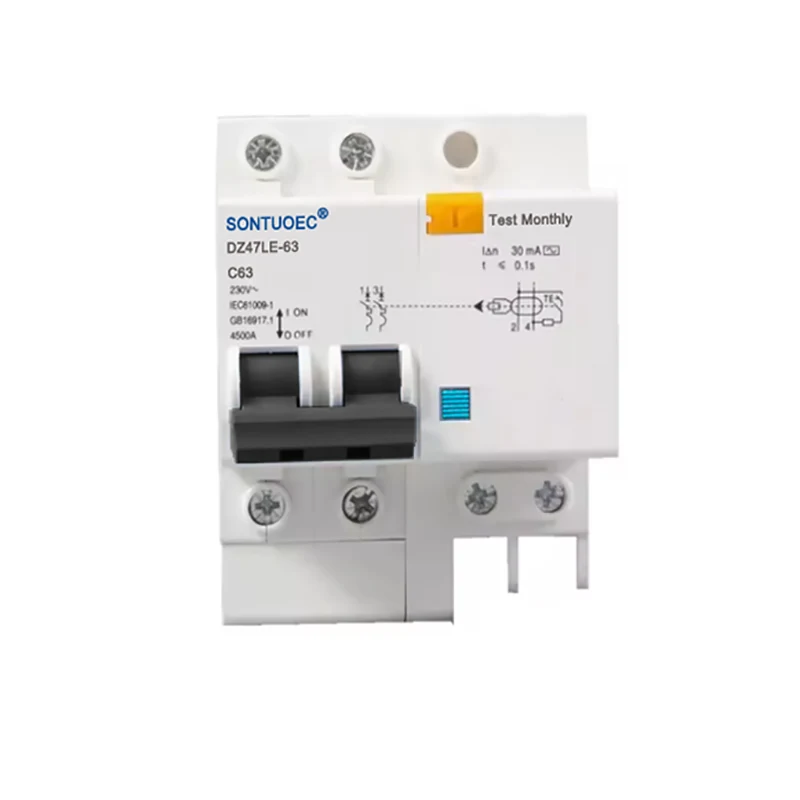

Stulpas Nr	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Lūžio pajėgumas	3KA, 4,5KA, 6KA
Įvertinta srovė (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Nominali likutinė veikimo srovė:	10MA, 30MA, 100MA, 300MA, 500MA
Įvertinta įtampa (V)	240/415V
instaliacija	DIN geležinkelio tipas
standartas	IEC61009-1 、 GB16917-1
sertifikavimas	CE

Operacijos principas

4P RCBO kintamosios srovės tipo veikimo principas yra pagrįstas vektoriaus srovių suma ir elektromagnetiniai principai. Kai srovės, esančios ant ugnies (L) ir nulio (N) laidų, nėra vienodos, vektoriaus srovių, esančių pirminėje transformatoriaus grandinės pusėje, vektorinė suma nėra lygi nuliui, o tai sukuria indukuotą įtampą antrinės šoninės ritės. Ši sukelta įtampa pridedama prie elektromagnetinės relės, sukuriančios sužadinimo srovę, sukuriančią atvirkštinę demagnetizuojančią jėgą. Kai gedimo srovė pasieks RCBO veikimo srovės vertę, ši atvirkštinė demagnetizavimo jėga sukels armatūrą elektromagnetinės relės viduje atsiribojant nuo jungos, pastumdama veikimo mechanizmą veikti ir nutraukti gedimo srovės grandinę.

DZ47LE-63 serijos elektroninis žemės nutekėjimo apsaugos grandinės pertraukiklis tinka vienos fazės gyvenamojoje grandinėje, esančioje AC 50Hz/60Hz, įvertinta 230 V įtampa ir įvertinta srovė 6A ~ 63A; 400 V trijų fazių AC 50Hz/60Hz grandinei. Tai gali apsaugoti grandinės formos perkrovą ir trumpąjį jungimą. Šis produktas turi nedidelio tūrio pranašumus, aukštą lūžio talpą, gyvą vielą ir nulinę liniją tuo pačiu metu nukirpta, taip pat apsaugodami asmenį nuo elektros nuotėkio šoko, kai gaisro viela ir nulinė linija prijungta atvirkščiai.

Tai atitinka standartinę IEC61009-1, GB16917.1.

Funkcija:

1) .Pervolies apsauga nuo elektros smūgio, Žemės gedimo, nuotėkio srovės;

2) .Pervolies apsauga nuo perkrovos, trumpojo jungimo ir per didelės įtampos;

3). Mažas tūris, aukšto lūžio pajėgumas; Tiesioginė viela ir nulinė linija tuo pačiu metu nukirsta;

4). Mažas dydis ir svoris, lengvas montavimas ir laidai, didelis ir patvarus našumas

5). Pasirūpinkite netinkamu suveikimu, kurį sukelia momentinė įtampa ir momentinė srovė.

Savybės ir pranašumai

Daugiafunkcinė apsauga: 4P RCBO kintamosios srovės tipas sujungia likutinę srovės apsaugą ir viršūnės apsaugą, kad būtų užtikrinta išsami grandinių ir įrangos apsauga.

Didelis jautrumas: labai jautri apsauga nuo staigaus naudojimo ar lėto likusio sinusoidinės kintamosios srovės pakilimo užtikrina atsiejimą.

Platus taikymo asortimentas: Tinka kintamosios srovės grandinėms vidaus, pramoninės ir komercinės energijos paskirstymo sistemose, ypač vienam iš vieno nulio laidų.

Lengva įdiegti ir prižiūrėti: pagrįstas konstrukcinis dizainas, lengvai montuojamas ir tuo pat metu lengvai atliekamas techninė priežiūra ir remontas.

Taikymo scenarijai

4P RCBO kintamosios srovės tipas yra plačiai naudojamas apsaugoti AC grandinę namuose, biuruose, komercinėse patalpose ir pramoninėse patalpose. Tai ypač tinka pritaikymams, kuriems reikalinga tiek ugnies, tiek nulio laidų apsauga, pavyzdžiui, apšvietimo grandinės, lizdo grandinės ir įrangos apsauga, pavyzdžiui, varikliai.
